HK系列直流伺服电机三维结构设计

　　这款直流伺服电机的三维结构，是面向高精度工业传动场景做的精细化建模，整体结构完全按照实物装配逻辑搭建，所有配合面、安装位、接口特征都做了1:1还原，没有做简化处理，能直接用于设备布局干涉检查、安装工装设计、传动链匹配验算等实际工程环节。从实际应用场景来看，这类电机主要用在对转速控制精度、转矩响应速度有较高要求的自动化设备上，比如小型数控设备的进给轴驱动、电子制造设备的点位传动、包装机械的拉膜与送料机构、工业机器人的关节驱动单元，还有部分需要精准调速的专用测试设备，相比普通异步电机，它的低速转矩输出更平稳，转速波动控制在极小范围内，带位置反馈的结构能实现精准的位置闭环控制，满足多工位精准定位的工艺需求。

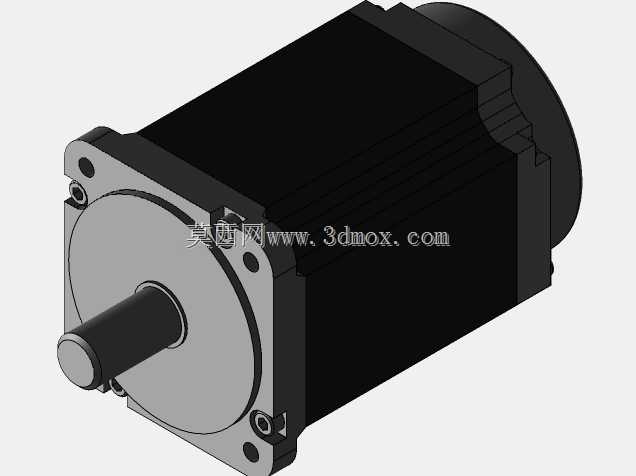

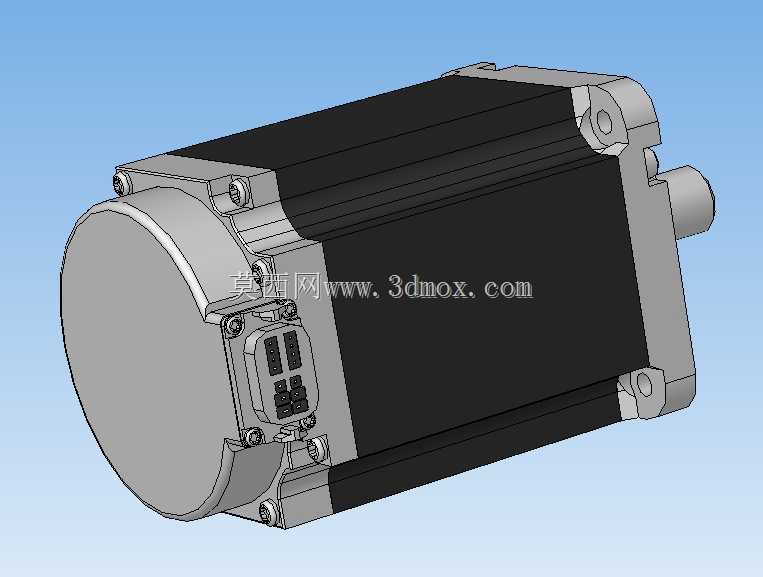

　　从结构设计思路来看，建模时优先还原了定子与转子的装配同轴度基准，电机主体的机壳采用方形带安装边的结构，相比圆形机壳，这种结构在设备安装时不需要额外做抱紧固定座，直接通过端面的安装孔就能锁附在设备安装板上，安装定位更可靠，也能节省安装空间。机壳侧面的接线接口做了快插式结构还原，接口的针脚定义位置、接口防护凸台的尺寸都和实物一致，设计设备走线槽时可以直接匹配这个接口的尺寸，避免后期装配时出现接线干涉。输出轴端做了标准轴径与键槽特征还原，轴伸长度、轴肩定位尺寸都按照通用安装规范设置，搭配联轴器时可以直接选用标准件，不需要额外做轴的改制。

　　在安装边界与外形尺寸方面，建模时严格控制了电机的总长、机身截面尺寸、安装孔的孔位间距与孔径，机身的散热筋结构也做了完整还原，这些散热筋不仅是外观特征，实际选型时需要根据散热筋的突出高度预留足够的通风间隙，保证电机长时间运行时的散热效率，避免过热降额。安装端面的止口尺寸做了精准还原，这个止口是和设备安装板定位的核心基准，装配时止口与安装板的定位孔采用小间隙配合，能保证电机输出轴和被驱动部件的同轴度，减少运行时的径向跳动，延长联轴器和轴承的使用寿命。电机尾部的编码器安装位也做了结构还原，这个位置是反馈信号输出的核心区域，建模时预留了编码器的安装空间，后期如果需要做不同分辨率编码器的替换设计，可以直接在这个基础上修改局部结构，不需要重新搭建整机模型。

　　从功能特性的结构体现来看，模型里还原了电机前后端盖的轴承安装位，轴承位的配合公差按照过渡配合的装配要求做了尺寸标注参考，前后轴承的选型匹配了电机的额定转速与径向负载能力，能承受传动过程中皮带轮或者联轴器带来的径向力。机壳内部的定子绕组固定结构、转子磁钢的贴合位置都做了可视化处理，做电机性能仿真时，可以直接提取这些结构的尺寸参数导入仿真软件，做磁场分布、温升、结构强度的验算，不需要重新绘制内部结构。另外，电机的密封结构也在模型里有体现，端盖和机壳的结合面、输出轴的油封位都做了对应的特征还原，能满足一般工业环境下的防尘防滴要求，适配多数车间的使用环境，不需要额外做防护外壳。

　　做设备整体布局时，这个模型可以直接导入装配体，检查电机和周围走线架、其他传动部件、设备护板的间隙，尤其是接线接口位置的操作空间，要保证插头插拔时不会被周围结构挡住，安装螺丝的位置也要预留足够的扳手操作空间，这些细节在三维模型里都能提前验证，避免实际加工装配时出现干涉返工。对于做电机选型的工程师来说，这个模型的重量参数、安装尺寸都和实物一致，可以直接用来核算设备安装板的承重，计算传动系统的转动惯量匹配，保证电机和负载的惯量比在合理范围内，让设备运行时的动态响应达到最优状态。
