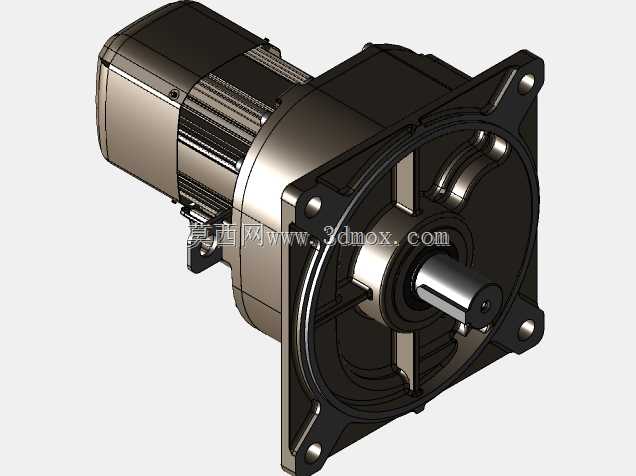

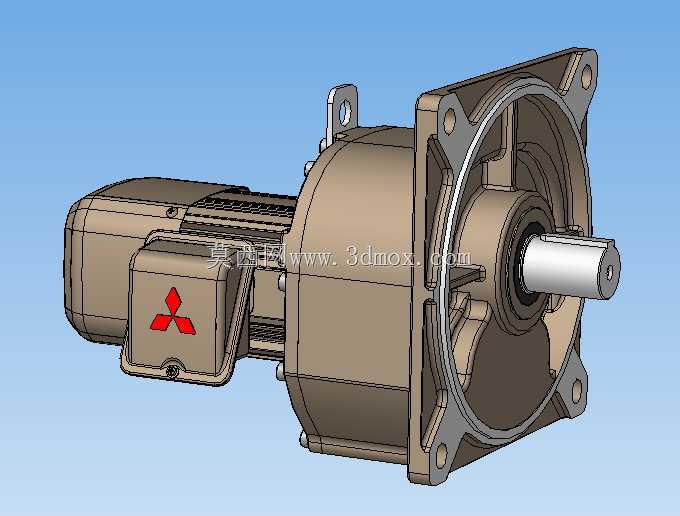

带制动功能螺旋法兰安装式齿轮减速电机

　　这款带制动器的螺旋法兰齿轮电机，在工业传动场景里的适配性非常强，常见于自动化生产线的输送段、包装设备的主驱动单元、立体仓储的堆垛机构行走驱动，以及各类需要精准启停、防止负载溜车的工位。从实际使用角度来说，这类集成制动功能的齿轮电机，核心解决的是普通减速电机断电后，受负载重力或者惯性影响出现的滑移、过冲问题，比如垂直提升类的小型输送机构，一旦断电没有制动，负载会在重力作用下下坠，很容易造成设备磕碰或者物料损坏，而集成的制动器可以在断电瞬间完成锁止，把输出轴的位置牢牢固定住，不需要额外加装外置的制动抱闸机构，能节省不少安装空间和配套采购成本。

　　从结构设计思路来看，这款电机采用螺旋齿轮传动结构，相比直齿轮传动，螺旋齿轮的啮合重合度更高，传动过程中齿面的接触是渐进式的，运行时的噪音更低，承载能力也更强，适合长时间连续运行的工况。输出端采用方形法兰安装结构，这种安装形式的对中性更好，安装时只需要把法兰止口和设备安装位的定位孔配合，拧紧法兰周边的固定螺栓即可完成安装，相比底脚安装的形式，不需要额外调整电机轴和被驱动轴的同轴度，能大幅减少现场安装的调试时间，也能避免因为同轴度偏差导致的轴承额外磨损、输出轴断裂等问题。接线盒设置在电机壳体的侧上方，接线口预留了标准的防水接头安装位，车间常规布线时可以直接穿入线缆完成接线，不需要额外改造接线盒结构，接线盒的防护等级可以满足多数工业车间的常规使用需求，能阻挡日常的粉尘飞溅和少量溅水。

　　从安装边界和尺寸适配的角度来说，这款0.4kW功率规格的机型，输出转速覆盖120到200的减速比区间，选型时可以根据被驱动机构需要的输出转速、负载扭矩来匹配对应的减速比型号。法兰端的安装孔位采用对称分布设计，适配市面上多数同功率段法兰安装减速电机的安装尺寸，做设备改造替换时不需要重新加工设备的安装板，直接替换原有同规格机型即可。电机尾部的制动模块集成在电机后端盖内部，没有额外突出的结构，不会增加电机的轴向总长度，对于安装空间轴向尺寸受限的工位非常友好。输出轴采用标准的平键连接结构，键槽尺寸符合通用传动件的标准规格，配套的联轴器、链轮、带轮都可以直接采购标准件适配，不需要单独定制轴头连接件。

　　实际运行过程中，螺旋齿轮副的润滑采用脂润滑或者油浸润滑的形式，日常维护只需要按照运行周期检查润滑脂的状态即可，不需要频繁更换润滑剂。制动器的摩擦片采用耐磨复合材料，正常工况下的使用寿命可以满足设备多年的运行需求，摩擦片磨损到极限位置时，只需要拆开后端盖即可完成更换，不需要拆解整个齿轮减速段，维护操作非常简便。电机壳体采用铸铁材质，散热筋沿着电机壳体圆周方向均匀分布，运行时产生的热量可以通过散热筋快速散发到空气中，即使在连续满载运行的工况下，电机的温升也能控制在标准允许的范围内，不会因为过热导致绝缘老化加速，影响电机的使用寿命。

　　在设备选型阶段，选用这类集成制动的齿轮电机，需要重点核对输出轴的轴径、法兰止口的尺寸、安装孔的中心距，确保和设备的安装位完全匹配，同时要根据实际负载的扭矩、运行的启停频率，确认所选机型的额定输出扭矩留有足够的安全余量，避免长期过载运行导致齿轮磨损加剧或者电机烧损。对于需要频繁正反转、快速启停的工位，还要核算制动器的响应时间和制动扭矩是否满足工况要求，确保每次停机都能精准停在预设位置，不会出现位置偏差影响后续工序的动作。这类齿轮电机因为集成了减速、制动、电机驱动三个功能单元，整体的结构非常紧凑，相比单独采购电机、减速器、制动器再拼接组装的形式，整体的同轴度更好，传动效率更高，也避免了拼接安装时出现的装配误差问题，在各类中小型自动化设备上的应用非常广泛。
