手动杠杆式加工工位快速压紧移动夹具

　　在中小批量机械零件的铣削、钻削、倒角等机加工工序里，这类手动杠杆式移动压紧夹具的应用场景非常普遍，尤其适配加工中心工位旁的零散工件装夹、普通铣床的单件小批量生产，以及钳工工位的工件定位压紧作业，相比液压、气动夹具不需要布设动力管线，在没有集中气源的小型加工车间、临时补加工工位上，能省去动力源配套的成本与安装调试周期，装夹动作全程靠手动操作完成，对作业人员的操作门槛很低，不需要额外的电控、气路调试经验。

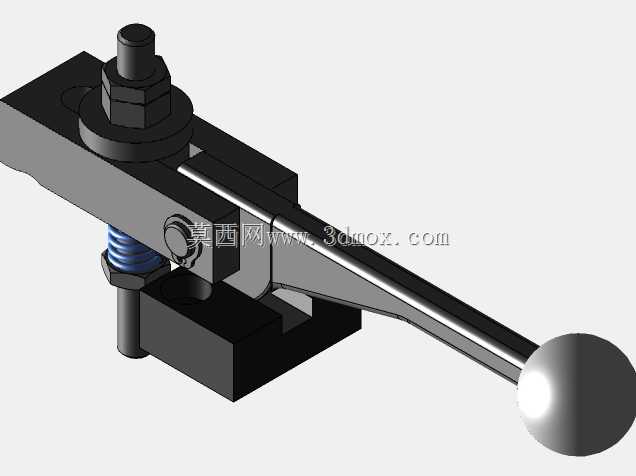

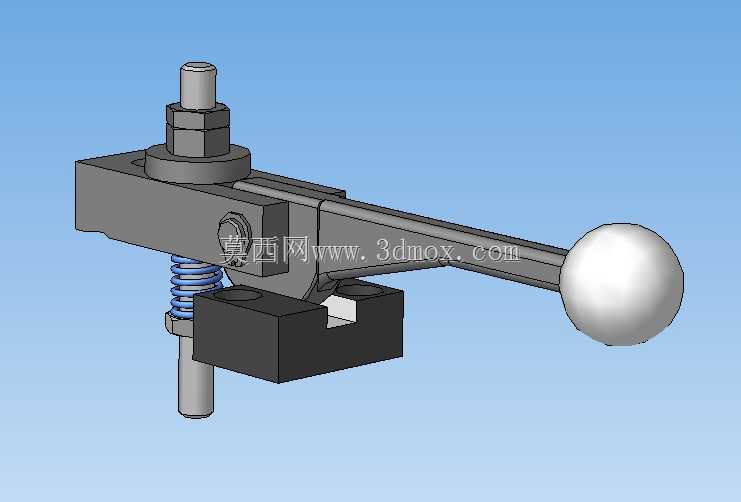

　　这套夹具的核心功能是通过杠杆增力结构，把操作端手柄的输入力放大后传递到压紧端，实现对工件的快速压紧与松脱，压紧端配套的复位弹簧能在手柄抬起时自动带动压杆回升，不需要手动提拉压杆，减少装夹过程的多余动作，单次装夹的动作周期可以控制在两秒以内，比传统的螺栓压板装夹效率提升数倍。夹具的基座采用分体式块装结构，底部的定位块可以根据工件的定位基准做适配调整，压杆伸出端的长度可以根据工件的压紧面高度做微调，顶部的锁紧螺母可以锁定压杆的有效工作行程，避免压紧过程中压杆移位导致的压紧力不足或者工件压伤问题。

　　从设计思路上看，这套夹具采用了经典的肘节杠杆增力原理，当手柄扳动到压紧死点位置时，机构会形成自锁，即便加工过程中存在切削振动，压紧状态也不会意外松脱，保障加工过程的装夹可靠性。手柄末端的球形握把贴合人手操作的握持形态，操作时的施力手感顺畅，不会出现硌手的问题，长时间重复装夹作业也能降低操作人员的手部疲劳。夹具体的所有受力部件都采用刚性块体结构，铰接位置采用销轴连接，配合面的间隙控制在合理范围内，既保证机构动作的灵活性，又避免间隙过大导致的压紧定位偏差。

　　安装边界方面，这套夹具的基座底部为平面结构，可以通过T型螺栓直接固定在机床工作台的T型槽上，也可以配套过渡底板安装在专用工装台上，整体横向占用空间较小，在小型台钻、台式铣床上安装时不会占用过多的工作台面，预留的工件放置空间可以适配宽度在一百毫米以内的条形、块形工件，压杆的垂直行程可以满足三十毫米以内的高度差工件装夹需求，不需要额外更换压头就能覆盖多数常规小型机加工零件的装夹要求。压紧端的压头底部为平面结构，接触工件时的压强分布均匀，对于表面粗糙度要求较高的工件，还可以在压头下方加装铜质或者聚氨酯垫片，避免压紧过程中在工件表面留下压痕。

　　在实际生产使用中，这类夹具的维护成本极低，日常只需要定期在铰接销轴位置加注润滑脂，清理掉加工过程中溅入的切屑和切削液，就能保证长期稳定的动作可靠性，不会像气动夹具那样存在密封件老化漏气、液压夹具存在漏油的问题，适合在多粉尘、多切削液飞溅的机加工环境下长期使用。针对不同的加工工序，这套夹具还可以通过更换底部定位块的形式，适配不同外形工件的定位需求，比如针对轴类零件可以更换带V型槽的定位块，针对异形件可以更换仿形定位块，拓展夹具的适用范围，减少车间内专用夹具的储备数量，降低工装整体投入成本。
