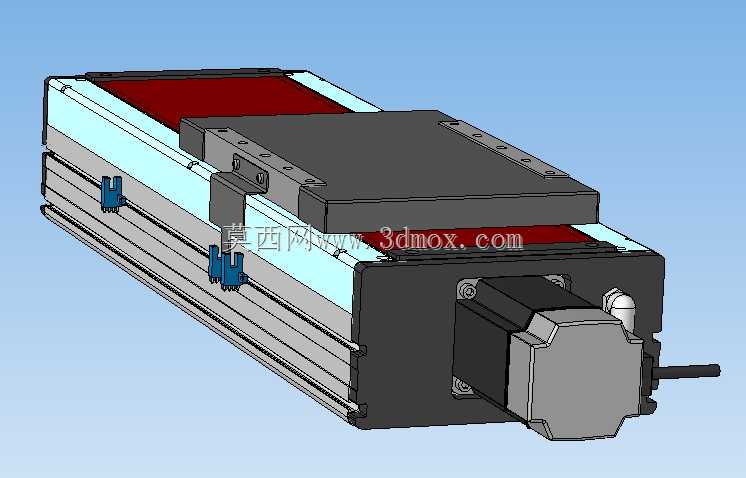

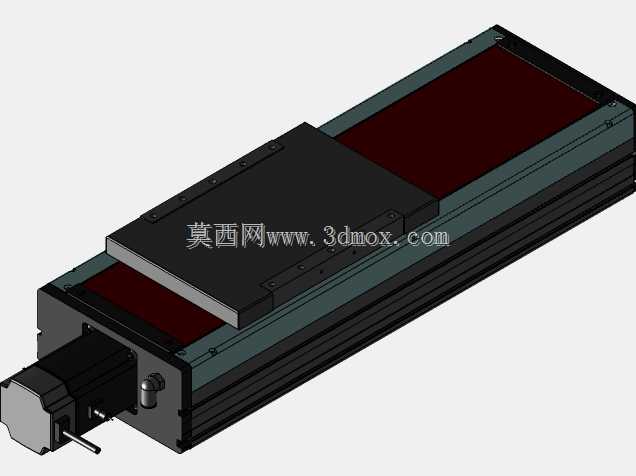

带750W伺服200mm行程线性执行机构

　　这款线性执行机构在3C电子精密装配、光伏组件叠层定位、小型机床进给轴改造这类对重复定位精度有明确要求的场景里适配性很强，核心驱动端搭载750W伺服电机，额定输出扭矩足以覆盖200mm行程内10kg以内负载的高速往复启停需求，不会出现步进电机丢步导致的定位偏移问题。从结构设计逻辑来看，执行器主体采用铝型材基座搭配内嵌式滚珠丝杠传动副，滑动面配置线性导轨约束径向窜动，外部设置风琴式防尘罩覆盖丝杠与导轨的运动区间，避免车间内金属切屑、粉尘落入传动间隙造成磨损，这种封闭式结构在多尘的机加工车间、焊装工位周边使用时，维护周期比开放式直线模组长40%左右。安装边界方面，执行器总长度随200mm有效行程做了紧凑化设计，

　　基座两侧预留了标准T型槽安装位，既可以通过T型螺栓直接固定在铝型材机架的任意位置，也能通过底部的定位销孔与加工好的安装板做销钉定位，消除装配时的位置偏差；伺服电机端采用直连式安装结构，省去了同步带传动带来的背隙问题，电机尾部预留的编码器接线空间足够容纳常规动力线与编码器线的弯曲半径，不会出现接线后线缆与周边结构干涉的情况。功能特性上，这款执行器的滑台台面加工有标准螺纹孔阵列，可直接搭载气动夹爪、视觉检测相机、点胶阀这类末端执行件，不需要额外加工过渡连接板；滑台侧面预留了正负限位与原点传感器的安装槽位，用户可根据实际行程需求调整传感器位置，硬限位块设置在行程两端，采用聚氨酯缓冲材质，即使伺服出现超程故障，

　　也不会因为硬碰撞损坏丝杠螺母副。在实际选型适配时，需要注意执行器的侧向负载上限，当负载重心偏离滑台中心超过50mm时，需要核算导轨的额定动载荷，避免长期偏载导致导轨滚道出现点蚀；如果用于垂直安装场景，需要额外选配带抱闸的伺服电机型号，防止断电后滑台下坠造成设备损坏或人员伤害。设计阶段对传动链的预紧量做了合理匹配，丝杠螺母副采用双螺母预紧结构，消除轴向间隙的同时不会因为预紧力过大造成传动效率下降，导轨滑块的预压等级选用中等预压，既保证运动刚性，又能控制运行时的摩擦阻力，在额定转速下运行时的噪音控制在65分贝以内，符合一般工业车间的噪音要求。执行器的两端端盖采用可拆卸式设计，后期维护时不需要完全拆解整个基座，就能完成丝杠润滑、滑块注油的保养操作，降低现场维护的工作量；出线端设置了线缆拖链的安装接口，可直接配套宽度15mm的微型拖链，规整排布动力线与传感器线缆，避免线缆随滑台往复运动时出现弯折疲劳断裂。
