带制动功能斜齿轮减速电机结构设计

　　这款集成制动功能的斜齿轮减速动力单元，在工业传动场景里的适配性非常广，从自动化生产线的辊道输送、轻工包装设备的主传动，到仓储物流的分拣机构、小型起重设备的行走驱动，都能见到这类结构的应用。不同于普通分体式电机配减速器的组合，它把制动模块、驱动电机、斜齿轮减速箱整合为一体式结构，从根源上减少了传动链路的连接误差，也压缩了整套动力单元的安装占用空间。

　　从实际使用的功能逻辑来看，斜齿轮传动的重合度远高于直齿轮，运行过程中齿面啮合是逐步接触再逐步脱离的，传动冲击小、噪音低，承载能力也更强，搭配集成的失电制动模块，在设备断电或者触发急停信号时，制动结构会快速锁止输出轴，避免负载因为惯性出现滑移、坠落的风险，这一点在需要精准停机定位、或者存在垂直负载的工况下尤为关键，比如提升类机构的驱动端，没有可靠制动的话很容易出现溜钩、位置偏移的问题。

　　做这款结构的三维设计时，首先要梳理清楚动力传递的路径：电机转子输出的高转速低扭矩动力，先进入减速箱的第一级斜齿轮副，经过多级斜齿轮的啮合减速，把转速降到工况需要的输出区间，同时放大输出扭矩，而制动模块是集成在电机尾端的位置，直接作用在电机转子轴上，制动响应速度比装在输出端的外置制动器更快，因为电机轴端的转速高、制动所需的制动力矩更小，制动片的磨损也会更均匀。设计过程中要特别注意齿轮副的侧隙控制，侧隙过大会导致传动回程误差大，影响设备的定位精度，侧隙过小又会在热态运行时出现齿面卡滞、润滑失效的问题，需要结合齿轮的材料热处理变形量、运行温升范围预留合理的侧隙值。

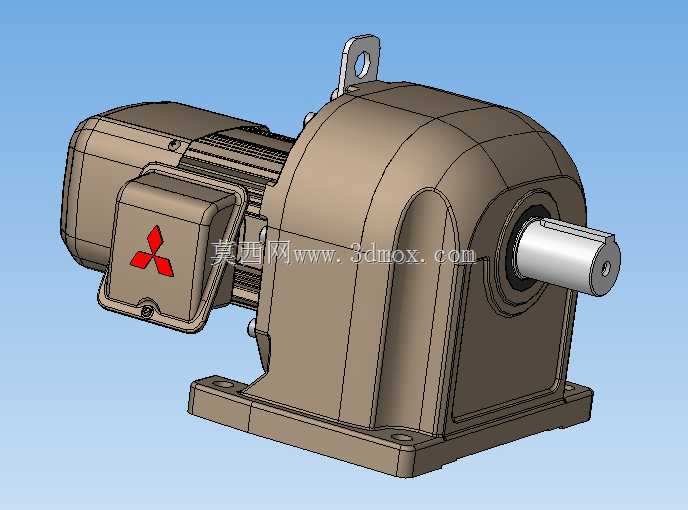

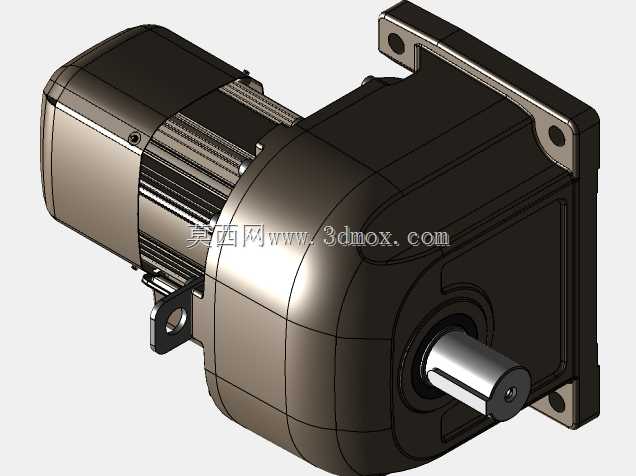

　　外形与安装边界的设计上，箱体采用一体化铸铁铸造成型的结构，底部的安装脚是和箱体一体铸出后再做机加工，安装孔的位置度公差要控制在0.1mm以内，保证安装时和设备安装面的贴合度，避免运行时出现箱体振动。输出轴采用实心轴单伸端结构，轴伸端的键槽尺寸按照对应输出扭矩的国标要求设计，轴端预留的中心孔既方便加工时的定位装夹，也可以在安装外接传动件时做顶紧定位用。电机侧的接线盒采用侧置式结构，接线口的方向可以根据现场布线需求调整，避免和周边设备构件出现干涉。顶部的吊环是专为整台设备的吊装搬运设计，吊环的承载能力要匹配整台减速电机的总重量，吊装时的受力方向要和吊环的承重方向一致，避免斜拉导致吊环变形断裂。

　　在结构细节上，箱体的剖分面、输出轴的伸出处都设计了密封结构，剖分面涂覆密封胶配合加工后的平面度保证密封，轴伸处用骨架油封做旋转密封，防止箱体内的齿轮润滑油泄漏，同时阻挡外部的粉尘、水汽进入箱体内部破坏齿轮和轴承的润滑环境。轴承选型上，每根传动轴的两端都配置了深沟球轴承或者圆锥滚子轴承，承受齿轮啮合时产生的径向力和部分轴向力，轴承的安装位置预留了合理的游隙，避免运行时热胀导致轴承卡滞。制动模块的摩擦片采用耐磨复合材料，磨损到极限位置后可以直接拆开尾端的端盖进行更换，不需要整台设备拆解，后期维护的便利性很高。

　　实际选型适配时，要结合负载的实际运行转速、所需扭矩、安装空间的边界尺寸来匹配对应的参数，比如0.4kW功率档的机型，输出转速范围覆盖120到200的传动比区间，对应的输出扭矩可以满足多数中小型输送设备、小型自动化专机的动力需求，安装时要保证设备的安装面有足够的刚性，避免运行时因为安装面变形导致齿轮副啮合错位，出现异常磨损、噪音增大的问题。日常运维中只需要定期检查箱体内的润滑油油位、制动片的磨损量，就能保证设备长期稳定运行，这类一体式减速电机相比分体式的传动组合，装配难度更低，现场安装时不需要额外做电机和减速器的同轴度找正，能大幅缩短设备的装配调试周期。
