气动压紧式垂直夹持工装结构设计

　　在自动化生产线的工件定位装夹环节，这类气动垂直压紧夹具是工位定位单元里的常用执行部件，常见于焊接工装台、装配流水线、机加工上下料工位以及检测治具台，用来对平板类、框架类、壳体类待加工工件提供垂直方向的稳定压紧力，避免工件在加工、装配、检测过程中出现位移、翘曲或者振动，保证工序精度的一致性。

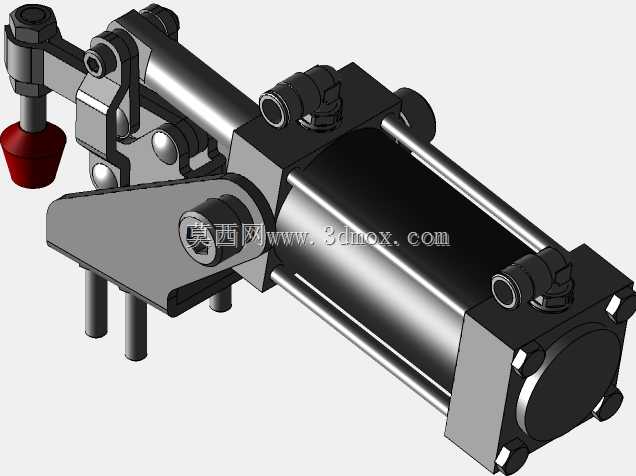

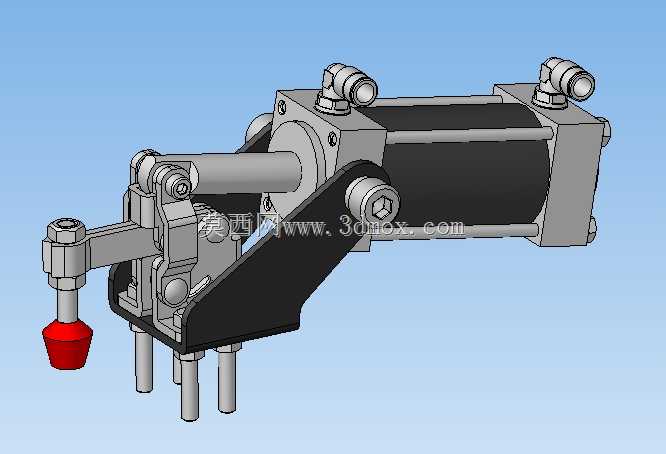

　　从结构设计逻辑来看，这套夹具采用气缸直驱的杠杆压臂结构，动力端选用标准拉杆式气缸，气缸缸体通过铰接支座与安装底座连接，气缸活塞杆输出端通过销轴与压臂的驱动端铰接，压臂中部设置回转铰接点固定在底座支架上，形成省力杠杆结构，当气缸活塞杆伸出时，驱动压臂绕中部铰接点向下回转，压臂前端的压头垂直压向工件表面，当气缸活塞杆回缩时，压臂向上抬起，留出足够的工件取放空间，这种结构相比直压式气缸夹具，压臂打开后的避让空间更大，方便操作人员或者机械手取放工件，不会出现压臂干涉工件上下料的问题。

　　压头部分采用可调式结构，压杆与压臂之间通过螺纹连接，可以根据不同工件的压紧高度需求旋转调整压杆的伸出长度，调整到位后通过锁紧螺母锁死，避免压紧过程中压杆松动移位；压头端部采用红色聚氨酯包胶材质，既可以保证足够的压紧摩擦力，又能避免刚性压头直接接触工件表面造成压痕、划伤，对于表面质量要求高的钣金件、喷涂件、注塑件装夹场景适配性更好。气缸的进出气口配置了直角快插接头，方便现场接通气源管路，接头的朝向可以根据安装空间的管路走向调整，避免管路与周边设备结构出现干涉。

　　安装边界方面，这套夹具的底座设置了三个圆柱形定位安装销，安装时可以直接插入工装台的对应定位孔内完成快速定位，再通过螺栓穿过底座的安装孔完成锁紧固定，不需要现场反复调整位置，能大幅缩短工装的搭建调试周期。整体结构的横向宽度控制在气缸缸径的1.8倍左右，纵向长度从安装底座底面到压头完全压下状态的总高度，适配多数工装台的安装空间要求，压臂完全抬起时，压头的最低点距离安装底面的高度足够容纳常规厚度的工件通过，不需要额外垫高工件或者调整夹具安装高度。

　　在功能特性上，这套夹具的压紧力可以通过气源压力进行线性调整，针对不同材质、不同刚性的工件，调整供气压力就能获得合适的压紧力，既不会因为压力过大导致工件变形，也不会因为压力过小导致装夹失效；杠杆结构的力放大比经过核算，在常规0.5MPa供气压力下，压头端可以输出足够的压紧力，满足多数轻载装夹场景的需求。铰接位置都采用了销轴加耐磨衬套的结构，长期往复回转动作下的磨损量更小，夹具的使用寿命更长，日常维护只需要定期在铰接点加注润滑脂，检查气缸密封件是否漏气即可，维护成本很低。

　　设计过程中，对压臂的受力变形量做了仿真校核，在额定压紧力下，压臂前端的变形量控制在允许范围内，不会因为压臂变形导致压紧点偏移或者压紧力不足；气缸的铰接支座采用加厚钢板折弯焊接结构，刚性足够承受气缸动作时的反作用力，不会出现支座变形导致的卡滞问题。整体结构没有冗余的复杂零件，所有加工件都是常规的机加工件，加工工艺性好，不需要特殊的加工设备就能完成制造，备件替换也很方便，气缸、快插接头、销轴这些标准件都可以直接从市场采购，不需要定制特殊零件，适合批量制作后部署在多工位的生产线上。

　　实际使用时，这类夹具通常会成组布置在工装台的对应压紧点位置，通过电磁阀统一控制所有夹具的压紧和抬起动作，配合生产线的节拍自动完成装夹动作，相比传统的手动螺旋压紧夹具，动作速度更快，装夹一致性更好，能有效降低操作人员的劳动强度，提升生产线的运行效率。在一些需要频繁更换工装的柔性生产线上，这种带定位销的快装式夹具可以快速完成拆装更换，适配不同工件的装夹需求，不需要重新在工装台上打孔攻丝，能大幅缩短工装切换的时间，提升产线的柔性生产能力。
