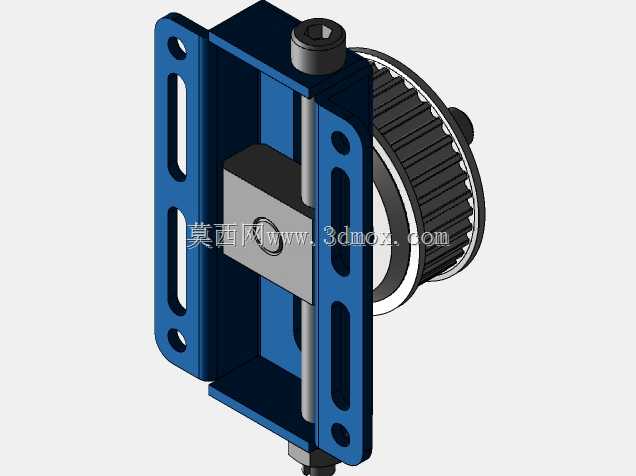

带皮带轮正时皮带张紧器TL36_5M15结构

项目分类:通用机械零部件 发布时间:2023-07-08 ID:696463
  • 带皮带轮正时皮带张紧器TL36_5M15结构
  • 带皮带轮正时皮带张紧器TL36_5M15结构

  在各类采用同步带传动的动力传输场景中,正时皮带张紧器是保障传动精度、避免皮带跳齿、延长皮带使用寿命的核心配套部件,这款带皮带轮的正时皮带张紧器TL36_5M15,主要适配5M齿型的同步正时皮带,常见于中小功率的动力传动布局,比如小型内燃机的正时传动系统、自动化生产线的同步输送单元、精密设备的同步传动模组等场景,能够在皮带长期运行产生松弛后持续提供稳定的张紧力,抵消皮带因材质老化、负载波动、温度变化产生的伸长量,始终保持皮带与带轮的啮合贴合度。

  从实际功能特性来看,这款张紧器集成了配套的张紧皮带轮,无需额外单独选配匹配齿型的带轮,轮体表面做了适配5M齿型的齿形加工,和正时皮带的啮合间隙控制在合理公差范围内,既不会因为间隙过大产生传动回差,也不会因为间隙过小导致皮带齿面过度磨损。张紧器的主体支撑结构采用刚性足够的金属材质加工,能够承受皮带张紧后产生的持续径向载荷,不会在长期负载下出现结构形变导致张紧力衰减。张紧力的调节结构设计在安装基座位置,可通过调整安装位的相对位置改变张紧轮对皮带的压紧程度,适配不同安装中心距、不同初始张紧力要求的传动布局,调节到位后可通过紧固件锁止固定,避免设备运行过程中张紧位置出现偏移。

  设计思路上,这款张紧器优先考虑了传动场景的可靠性与安装适配性,整体结构没有冗余的复杂部件,将张紧支撑、带轮安装、位置调节三个核心功能模块做了集成化设计,减少了零散部件的装配累积误差。带轮的支撑轴承选用了密封型深沟球轴承,能够在常规工业环境下阻挡粉尘、少量油污进入轴承滚道,降低日常维护的频次,轴承的额定动载荷匹配该规格张紧器对应的皮带最大张力,确保在皮带满负载传动时轴承不会出现过早失效。张紧轮的齿面做了表面硬化处理,硬度满足长期与皮带齿面反复摩擦的使用要求,避免轮齿过早磨损导致啮合精度下降。

  从安装边界与外形尺寸来看,这款张紧器的安装基座采用平直的安装面设计,上面预留了两个长条形的安装固定孔,孔位的长度方向与张紧力调节方向保持一致,安装时可先将基座通过螺栓初步固定在设备的安装机架上,待调整到合适的张紧位置后再完全锁死螺栓,安装孔的孔径适配常规的M6-M8规格的安装螺栓,能够适配多数设备的安装螺纹孔规格。整体结构的外轮廓没有突出的尖锐棱角,所有边角都做了倒角处理,避免安装调试过程中划伤操作人员或者剐蹭周边的传动部件。张紧轮的外径尺寸适配5M齿型皮带的弯曲半径要求,不会因为轮径过小导致皮带反复弯折产生疲劳损伤,轮体的宽度略宽于对应规格的5M同步皮带宽度,能够允许皮带在运行过程中有少量的轴向窜动,不会出现皮带从张紧轮上脱出的问题。

  在实际选型应用中,这款张紧器适合布置在正时皮带传动的松边位置,通常是两个传动带轮之间的皮带跨度中段位置,这个位置布置张紧器能够最大化张紧效果,同时减少皮带运行过程中的振动幅度。安装时需要注意张紧轮的压紧方向要与皮带的传动平面保持垂直,避免出现偏载导致皮带两侧磨损不均,张紧力的调整需要参考对应规格正时皮带的推荐张紧力范围,既不能张紧力过大导致皮带和轴承的负载过高,也不能张紧力过小导致皮带传动出现跳齿、打滑的问题。对于存在正反转切换的传动场景,这款张紧器的刚性支撑结构能够承受双向传动带来的张力波动,不会因为传动方向切换出现张紧位置的窜动,保障正反转传动的精度一致性。

  不同于外置式的独立张紧结构,这款集成皮带轮的张紧器不需要额外设计带轮的安装支撑轴,部件的集成度更高,在设备整体布局空间有限的场景下,能够减少张紧机构占用的安装空间,简化设备的整体结构设计。在日常运维过程中,只需要定期检查张紧器的固定螺栓是否松动、张紧轮的转动是否顺畅、皮带的张紧度是否在合理范围内即可,不需要复杂的维护操作,适合在长期连续运行的工业设备中使用,能够有效降低传动系统的故障概率,减少因皮带松弛、跳齿导致的设备停机损失。
