铝型材基座同步带直线驱动滑台结构

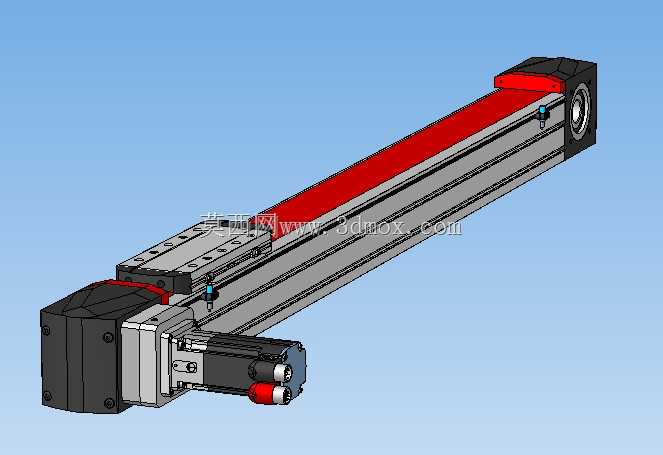

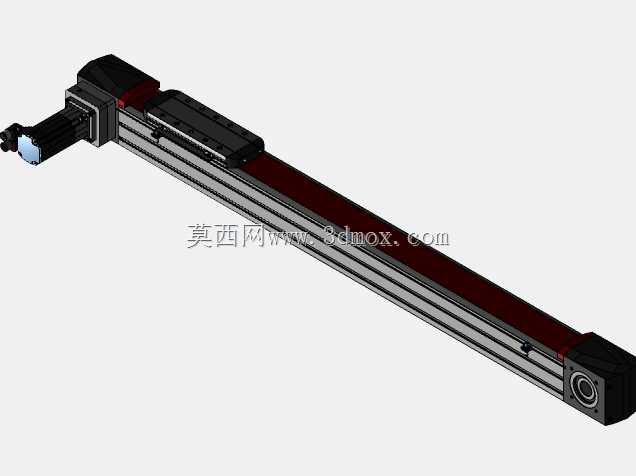

　　这款同步带直线运动单元，主体承载基座采用110mm×110mm截面的工业铝型材，型材本身集成了同步带运行的内腔、滑块导向的安装基准面，省去了额外拼接导轨基座的装配工序，型材端面的加工基准统一，两端端盖可以直接通过型材预设的T型槽完成锁紧固定，不需要额外在型材上打孔攻丝，能大幅缩短装配周期。驱动端直接适配施耐德MAXH4BBN1000系列伺服电机，电机安装座和主动轮轴座做了一体化设计，主动带轮和电机输出轴采用胀紧套无键连接，避免了键连接带来的回程间隙，从动端设置了同步带张紧调节结构，通过偏心轴或者顶丝结构就能调整带轮中心距，张紧力调整到位后可以通过锁紧螺母固定位置，防止运行过程中带轮移位导致同步带松弛。

　　这类直线滑台的应用场景覆盖非常广，在3C电子组装产线上，可以搭配吸盘或者夹爪完成小件物料的点位搬运、电路板的上下料移栽；在包装设备中，可以带动切刀、喷码头完成定长往复动作；在检测设备中，能够搭载视觉相机、检测探头完成直线方向的扫描检测；甚至在小型激光打标、点胶设备里，也能作为单轴运动轴使用，适配不同的末端执行器完成对应的工艺动作。

　　从设计思路来看，这款滑台采用全封闭结构设计，同步带和导轨部分都被铝型材基座和顶部的防尘钢带覆盖，能阻挡车间里的粉尘、切削碎屑落到传动部件上，相比开放式的同步带传动结构，更适合有少量粉尘的普通工业车间环境，日常维护只需要定期在导轨润滑嘴加注润滑脂，不需要频繁清理传动区域的杂物。滑块部分采用双导轨四滑块的配置，相比单导轨结构，能承受更大的倾覆力矩，当末端搭载的执行器重心偏离滑台中心的时候，也能保持平稳运行，不会出现卡滞或者精度快速衰减的问题。

　　安装边界方面，这款滑台的底部铝型材预设了通长的T型安装槽，可以从型材任意位置装入T型螺栓，将滑台固定在设备机架上，不需要在型材底部打孔，适配不同的安装孔位需求；滑台的滑块上也设置了多组安装螺纹孔，包括不同间距的螺纹孔和定位销孔，方便用户直接安装末端负载，不需要额外做转接板。滑台的两端都设置了机械硬限位和光电传感器安装位，出厂时可以预留传感器的走线槽，传感器线缆可以沿着型材侧面的走线槽布置，不会和运动部件产生干涉，两端的端盖上还设置了缓冲垫，当滑块误操作冲过软限位的时候，缓冲垫可以吸收冲击能量，避免硬碰撞损坏传动部件或者末端负载。

　　传动部分的同步带采用钢丝芯同步带，拉伸变形量小，长期运行不会出现明显的长度伸长，能保持稳定的张紧力，同步带和滑块的连接部分采用压板夹紧结构，夹紧块上加工了和同步带齿形匹配的齿，增大接触面积，避免高速往复运动的时候同步带和滑块之间出现滑移，保证传动精度。滑台的运行速度可以通过配套伺服电机的转速和主动轮的节径调整，最高线速度可以满足大部分中高速移栽的需求，重复定位精度可以满足普通组装、搬运、检测类工序的精度要求，不需要额外加装光栅尺做全闭环反馈，就能达到常规使用的精度需求，成本相比丝杆传动的同行程滑台更低，长行程应用下的成本优势更明显，不会出现丝杆长行程下垂、高速运行发热的问题。
