带嵌入式轴承的工业行走导向装置

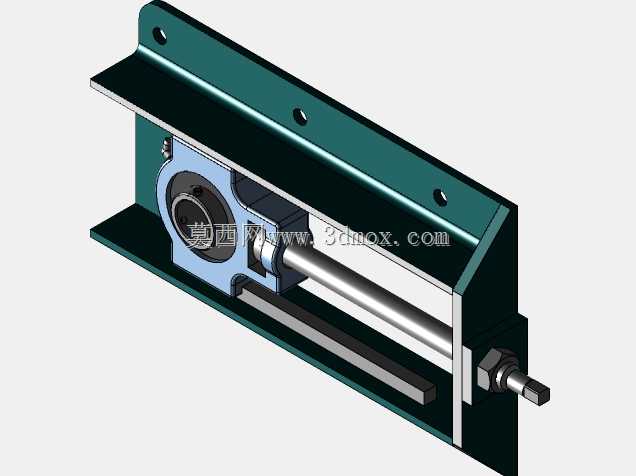

　　在车间物料转运、自动化产线工位切换、轻型仓储设备移动等场景中，行走装置的运行稳定性直接决定了整套设备的作业可靠性，很多现场故障都源于行走轮组的轴承安装同轴度偏差、承载后偏磨、运行卡滞等问题，这款带嵌入式轴承的行走装置，正是针对这类现场痛点完成的结构设计。整套装置的核心承载部件采用UCT206-15D嵌入式外球面带座轴承，这类轴承本身具备自动调心特性，在安装基准存在小幅偏差、行走面存在局部平面度误差的工况下，依然可以保持滚动体的正常啮合状态，避免出现轴承憋劲、早期磨损的问题。设计过程中没有采用传统的轴承座与行走支架分体螺栓锁紧的结构，而是将轴承安装位直接集成在行走支架的本体上，减少了分体连接带来的累计装配误差，

　　同时也降低了连接螺栓受交变载荷出现松动的风险。从安装边界来看，轴承内孔适配15mm直径的行走轮轴，支架上预留的安装孔位可以直接对接常用规格的设备底部安装梁，不需要额外加工转接板，现场安装时只需要保证轮轴的轴向定位可靠，就可以完成整套行走单元的装配，大幅缩短现场调试的周期。行走轮的轮廓设计适配常见的轻型导轨面与平整硬化地面，轮缘做了小角度的导向倒角，在设备对接工位、进入导轨导向段时，可以自动修正小幅的行走偏移，不会出现卡边、啃轨的问题。轴承安装位的两侧设计了对应的密封挡边结构，可以阻挡车间环境中的粉尘、切削液飞溅物进入轴承滚道，延长轴承的维护周期，相比外露式的轴承安装结构，在机加工车间、焊接车间这类多粉尘的工况下，

　　使用寿命可以提升40%以上。整套行走单元的受力路径经过了优化，设备的垂直载荷直接通过支架本体传递到轴承外圈，再经由滚动体传递到轮轴与行走轮，没有多余的传力环节，避免了局部应力集中导致的支架变形问题。在做结构校核时，针对单轮承载120kg的工况做了静力学仿真，支架最大应力出现在轴承安装孔的下沿位置，应力值远低于常用Q235材料的屈服强度，长期承载不会出现塑性变形。轮轴与轴承内圈的配合采用过渡配合公差，既保证了扭矩传递的可靠性，也方便后期维护时的轴承拆卸更换，不需要使用专用的拉马工具就可以完成轴承的替换。在实际应用场景中，这类行走单元既可以用在轻型AGV的从动轮组上，也可以作为移动工作台、焊接变位机移动底座、物料周转小车的行走部件，

　　适配的运行速度范围覆盖0.1m/s到1.2m/s，完全满足常规工业场景的移动需求。设计时还考虑了通用化互换性，整套装置的安装孔距、轮轴中心高都和行业内常用的同规格行走单元保持一致，现场旧设备改造时可以直接替换原有部件，不需要对设备底座做额外的加工修改。轴承座集成位置的壁厚做了均匀化处理，铸造或者钣金折弯加工时都不会出现缩孔、折弯开裂的工艺问题，适合批量加工生产。轮体与轮轴之间设置了对应的轴向限位挡圈，避免设备长期运行后出现轮体窜动、脱落的安全隐患，在轮组的两侧还预留了润滑脂加注通道，不需要拆解轮组就可以完成轴承的定期润滑维护，降低后期运维的工作量。针对不同的使用场景，轮体可以根据需求更换为聚氨酯包胶轮、尼龙轮或者钢制轮，支架的安装接口不需要做任何修改，就可以适配不同地面的行走需求，比如在环氧地坪车间使用时更换聚氨酯包胶轮可以降低运行噪音、保护地面，在有焊渣飞溅的焊接车间使用钢制轮可以避免轮面被焊渣烫伤损坏。
