带内置制动单元的三菱交流伺服电机结构

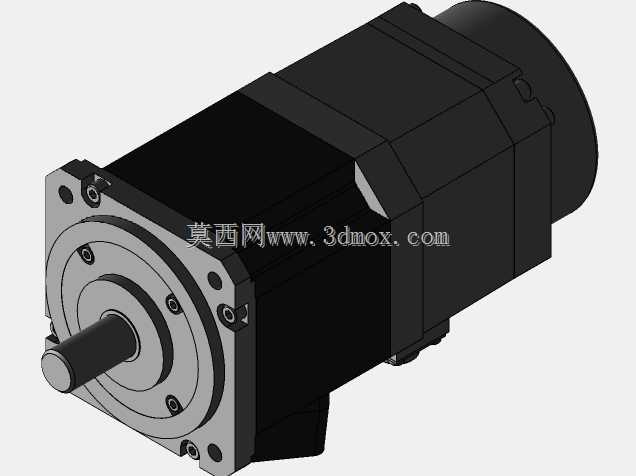

　　在自动化产线的垂直轴传动、高精度点位定位、快速启停的工位驱动场景中，普通伺服电机断电后受负载重力、传动惯性影响容易出现轴端滑移、位置偏移，轻则导致加工工位错位、工件报废，重则引发设备碰撞、安全事故，带制动器的交流伺服电机正是为解决这类工况需求设计的驱动部件。这款HF-JP534B_B三菱伺服电机的三维结构，完整还原了产品从动力输出到制动锁止的全部装配关系，建模时优先考虑了设备选型阶段的安装校核需求，所有配合面、接口位置的尺寸边界都严格按照实物测绘参数还原，没有做简化处理，方便设计人员直接导入装配体做干涉检查。从结构布局来看，电机主体采用方形机座设计，相比圆形机座更便于在安装空间局促的设备内部贴装固定，机座表面的散热筋做了等距排布，

　　既保证了壳体刚性，也能在连续运行时增大散热面积，降低绕组温升。动力输出轴采用标准圆柱轴伸带键槽结构，轴肩位置的定位台阶尺寸严格匹配通用联轴器、同步带轮的安装基准，设计人员选型时不需要额外调整轴端配合尺寸，可直接适配市面上主流的传动连接件。电机尾部集成的失电式制动器是这款产品的核心功能单元，制动器的摩擦副、弹簧压合机构、电磁吸合组件都做了独立的装配层级还原，断电状态下弹簧推动摩擦片压紧制动盘，直接锁止电机转子轴，避免负载滑移；设备通电运行时电磁线圈得电吸合摩擦片，解除制动状态，电机可正常执行转动指令，这种失电制动的设计逻辑本身就符合工业设备的安全规范，哪怕设备突发断电、线路故障，制动单元也能立刻锁止，不会出现轴端失控的问题。

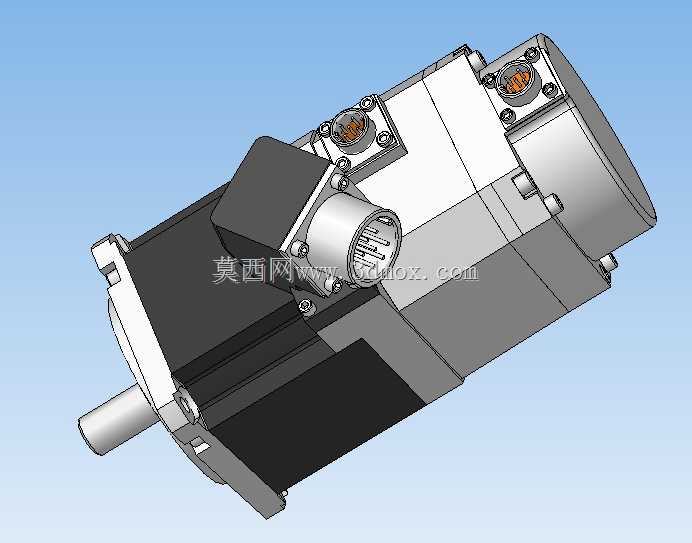

　　电机侧部的两个连接器分别对应动力供电与编码器信号传输，连接器的插针定义、安装法兰的止口尺寸都做了1:1还原，建模时特意保留了连接器的防呆卡扣结构，设计人员在做设备布线规划时，可以提前预留线缆弯折空间，避免装配时出现线缆与周边结构件干涉的问题。安装法兰的螺栓孔位采用等距圆周排布，孔位公差、法兰端面的平面度要求都在建模时做了基准标注，既可以适配卧式水平安装，也能通过转接法兰实现垂直、侧装等不同安装姿态，满足不同设备的布局需求。从实际应用的角度看，这类带制动器的伺服电机常被用在数控机床的Z轴驱动、桁架机械手的升降轴、自动化仓储的提升机构、印刷设备的张力控制辊驱动等场景，这些场景要么存在垂直方向的重力负载，要么需要停机时保持固定位置，

　　普通伺服电机需要额外加装外置制动单元，不仅占用安装空间，还会增加传动链的间隙，而集成式制动器的设计把制动单元直接整合在电机尾部，不需要额外增加传动环节，整体刚性更好，制动响应速度更快，位置保持精度更高。建模过程中对电机内部的定转子间隙、编码器安装基准、制动器与转子轴的配合公差都做了合理还原，虽然是外观加核心结构的装配模型，但所有涉及安装、配合的尺寸边界都没有做夸张的艺术化处理，完全可以用于设备前期方案设计的布局校核、安装空间模拟、传动链干涉检查。不少设计人员在做设备方案时，容易忽略制动电机的尾部长度尺寸，导致预留的安装空间不足，这款模型完整还原了电机从输出轴端面到尾部制动器端盖的总长度，以及侧部连接器的突出高度，设计时可以直接测量各个方向的安装边界，提前预留布线、维护的操作空间，避免后期装配时出现尺寸冲突。另外，电机表面的铭牌安装位、接地螺栓位置、油封安装槽这些细节结构也都做了还原，这些细节虽然不影响主体传动功能，但在实际设备装配中，接地位置是否便于接线、油封是否适配安装端面的密封要求，都会影响后期设备的装配效率与运行稳定性，建模时保留这些细节，能让模型的工程实用价值更高，而不是仅做外观展示用。
