带制动功能的三菱HF-JP703B交流伺服电机

　　这款带制动器的交流伺服电机，是工业自动化传动系统里的核心执行部件，在需要精准位置控制、快速启停且断电后必须锁止负载的场景中应用广泛，比如立式数控进给轴、垂直升降的自动化模组、关节型工业机器人的大臂回转关节、高精度输送线的定位驱动工位，还有需要断电保持位置的印刷机套准机构、包装机械的封切工位，都能见到这类集成制动功能伺服电机的身影。

　　从实际功能逻辑来看，电机本体的伺服驱动部分负责接收控制系统的脉冲指令，输出精准的转速与扭矩，实现闭环的位置、速度、扭矩三态控制，而集成在电机尾端的制动器属于失电制动类型，也就是设备正常供电运行时，制动器内部的电磁线圈得电吸合，克服弹簧压力将摩擦制动盘松开，电机输出轴可以无额外阻力自由转动；一旦设备断电或者触发急停信号，电磁线圈立刻失电，弹簧压力推动摩擦盘压紧制动衔铁，靠摩擦力将电机输出轴牢牢锁止，避免垂直安装的负载因为重力下坠，或者需要停位的工位出现位置偏移，杜绝生产安全隐患与加工精度偏差。

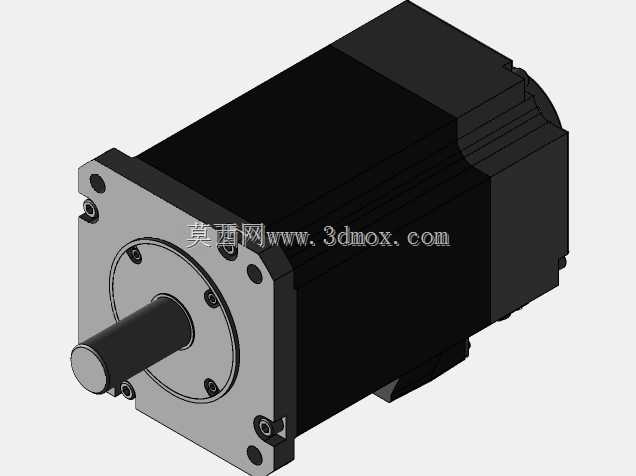

　　在设计思路上，这款电机采用了集成化的结构布局，将制动模块与伺服电机本体做了一体化封装，没有采用外置制动器的拼接式结构，一方面大幅压缩了整体的轴向安装尺寸，减少了传动链上的额外连接环节，避免了外置联轴器带来的回程间隙，提升了整体传动刚性；另一方面，一体化的密封结构可以更好地阻挡车间内的切削液、粉尘、金属碎屑进入电机内部与制动摩擦副，适配机加工、焊接、压铸这类工况相对恶劣的生产现场，防护等级可以满足多数工业现场的使用要求。电机的动力输出端采用标准的法兰安装止口与轴伸尺寸，和同功率段的常规无制动伺服电机安装尺寸完全兼容，设备设计人员在做选型替换时，不需要重新修改安装板的开孔尺寸与轴连接结构，直接替换即可完成带制动功能的升级，降低了设备改型的设计成本。

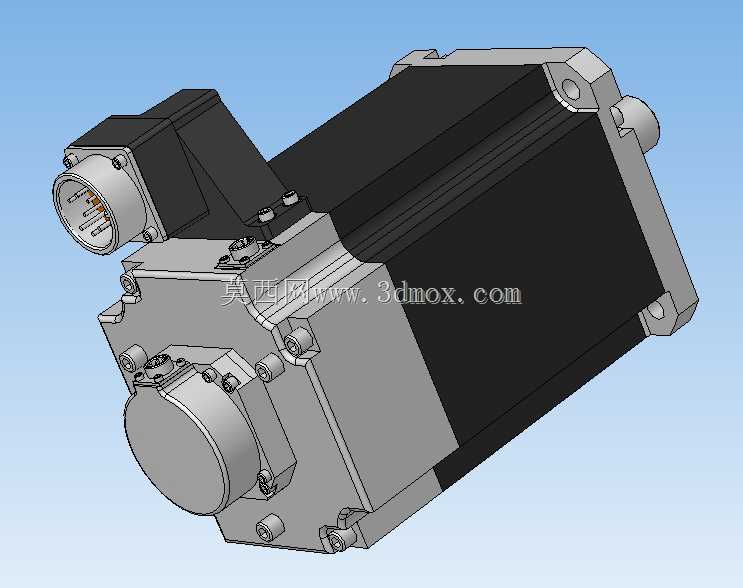

　　从安装边界的细节来看，电机侧面的连接器采用了航空插头式的快接结构，分别对应动力供电、编码器信号反馈、制动器供电三个独立的接线端口，接线时不需要拆开电机端盖，直接将预制好的带接头线缆对准卡槽插入拧紧即可，大幅减少了现场接线的工时，也避免了接线错误导致的编码器损坏、制动器不动作这类故障。电机本体的外壳采用带散热筋的铸铝结构，既保证了壳体的结构强度，也能在电机高负载持续运行时，通过表面的散热筋将绕组产生的热量快速散发到空气中，避免电机因为过热出现退磁、报警停机的问题。输出轴端的密封采用双唇口油封结构，可以有效阻挡外部的油污、水汽从轴伸缝隙进入电机内部轴承位置，延长轴承的使用寿命，减少日常维护的频次。

　　在实际选型匹配时，需要注意制动器的静摩擦扭矩参数要匹配负载的最大锁止需求，尤其是垂直安装的工况下，要将负载重量、传动丝杆导程、减速比这些参数换算到电机轴端的静态扭矩，预留足够的安全系数，避免出现断电后制动扭矩不足导致的负载下滑问题。同时，制动器的供电回路要和电机的动力回路做独立的安全回路设计，确保急停触发时制动器可以第一时间失电抱闸，不要通过控制器的软逻辑来控制制动器的通断，避免控制器死机或者通讯故障时制动器无法及时动作。这款电机的编码器采用高分辨率的磁性编码器，抗振动与抗油污能力相比光学编码器更强，在冲压、锻造这类振动较大的设备上使用时，不会因为外界振动出现编码器计数丢失、位置偏差的问题，运行稳定性更有保障。

　　日常维护过程中，不需要对制动器做额外的润滑保养，因为制动摩擦副是干式摩擦结构，一旦沾染油污会导致摩擦系数下降，制动扭矩不足，所以检修时要注意不要将润滑脂、切削液溅到制动器的位置。电机的轴承采用免维护的深沟球轴承，正常工况下可以达到数万小时的使用寿命，不需要定期加注润滑脂，减少了设备运维的工作量。整体结构的动平衡做了高精度校正，电机在额定转速下运行时的振动幅值控制在很低的水平，不会因为电机自身振动带动整个设备出现共振，影响加工或者检测的精度。
