20×25mm规格正交交叉管道固定夹持支架

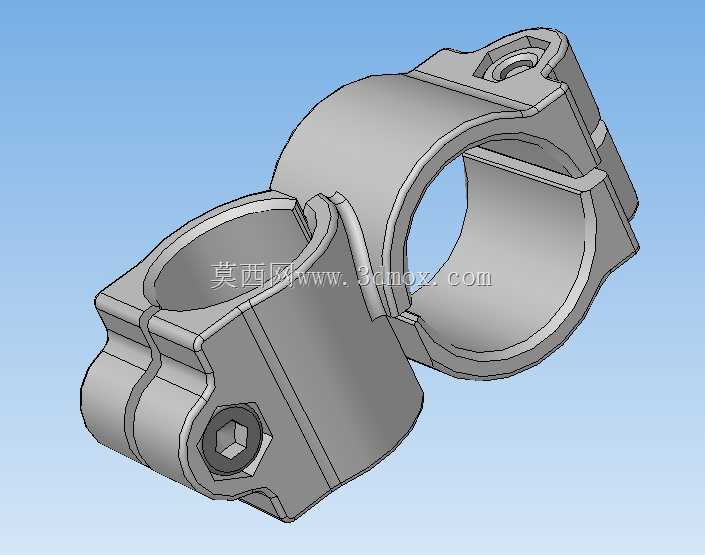

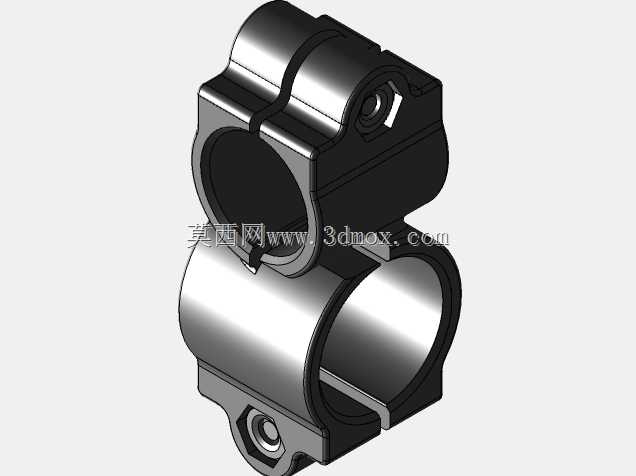

　　在流体输送、轻型设备机架搭建、模块化生产线气路布设、实验室管路排布等场景中，不同走向的管线交叉固定一直是现场安装的常见需求，传统的绑扎、焊接固定方式要么存在拆装不便、调整灵活度差的问题，要么会对管线外壁造成不可逆损伤，这类正交夹持支架就是为解决这类交叉管路的可靠固定问题设计的。这款支架适配的两根正交管线外径分别为20mm与25mm，两个夹持环体呈90度空间正交布局，能够在不改动原有管线走向的前提下，完成两个垂直方向管线的相对位置固定，避免管线受流体冲击、设备振动产生位移、摩擦破损的问题。从结构设计来看，支架采用分体式抱箍结构，两个夹持位均为对开式结构，其中一个夹持位通过内六角螺栓实现锁紧，安装时无需从管线端部穿套，

　　可直接在管线的任意位置完成装夹，大幅降低现场改造、后期维护的拆装难度；两个夹持环的衔接部位做了加厚过渡处理，避免长期受管线拉扯、振动载荷出现应力集中断裂的问题，环体内壁为光滑圆弧面，没有尖锐凸起，锁紧后与管线外壁均匀贴合，不会出现局部应力集中压损管线外壁的情况，不管是硬质PVC管线、铝合金气管还是薄壁不锈钢管，都能实现稳定夹持且不损伤管体。在安装边界上，支架整体为紧凑的块状结构，锁紧后两个管线的中心距由环体的半径尺寸直接确定，安装完成后不会在管线外侧占用过多额外空间，适合在设备内部、走线槽附近等安装空间局促的场景使用；锁紧螺栓采用标准内六角头，适配常规的内六角扳手即可完成锁紧操作，现场安装不需要专用工具，单人即可完成装拆作业。

　　从实际使用的载荷表现来看，这类支架在常规的低压气路、常温流体管路布设场景中，能够承受管线自重、流体脉动带来的常规载荷，配合橡胶减震垫使用时，还能进一步降低管线振动向安装基体传递的幅度，在模块化生产线的气路改造、小型实验装置的管路搭建、户外轻型管线的交叉固定场景中都能适配。设计过程中特意规避了多余的突出结构，所有外边缘都做了小倒角处理，避免安装过程中划伤操作人员，同时分体式的结构也让支架本身可以采用压铸、注塑或者金属3D打印等多种工艺加工，不同材质的同款结构可以分别适配耐腐蚀、高强度、轻量化等不同的使用需求，比如采用尼龙加玻纤材质的版本可以用于有弱腐蚀介质的化工管路场景，采用铝合金压铸的版本可以用于有一定强度要求的设备机架管线固定，

　　采用不锈钢机加工的版本可以用于食品、医疗行业的管路布设场景。在实际选型使用时，只需要确认两根交叉管线的外径分别匹配20mm与25mm的夹持尺寸，根据使用场景的防腐、强度需求选择对应材质的版本，安装时先将两个半环分别扣在两根正交管线的交叉位置，穿入锁紧螺栓后逐步拧紧，直到环体与管线外壁贴合无松动即可，不需要过度锁紧避免压变形薄壁管线；如果需要固定的管线存在较大振动，还可以在环体内壁粘贴一层薄橡胶垫，既可以提升夹持摩擦力，也能起到隔振、避免管体磨损的作用。这类交叉固定支架相比传统的U型管卡、扎带固定方式，优势在于可以同时完成两个正交方向管线的相对位置固定，不需要额外的安装转接板，整体集成度更高，安装后管线的位置精度更好，不会出现长期使用后管线移位、两个管线相互摩擦破损的问题，在很多对管路排布整齐度、固定可靠性有要求的场景中，这类集成式的交叉管夹支架已经逐步替代了零散的固定件组合方案。
