气动压紧式垂直夹持工装结构设计

　　在汽车零部件焊装线、小型五金件机加工工位、电子产品装配流水线的工装布局里，这类垂直压紧的气动夹具一直是占用工位空间最小、夹紧动作响应最快的压紧类执行元件，和传统的螺旋压紧、偏心轮压紧结构相比，它不需要操作人员手动施加锁紧力，只需要接入对应压力的压缩空气就能完成压头的下压锁紧与抬升释放，单工位的操作辅助时间能压缩七成以上，尤其适合批量生产的快节拍产线做工件的定位压紧。

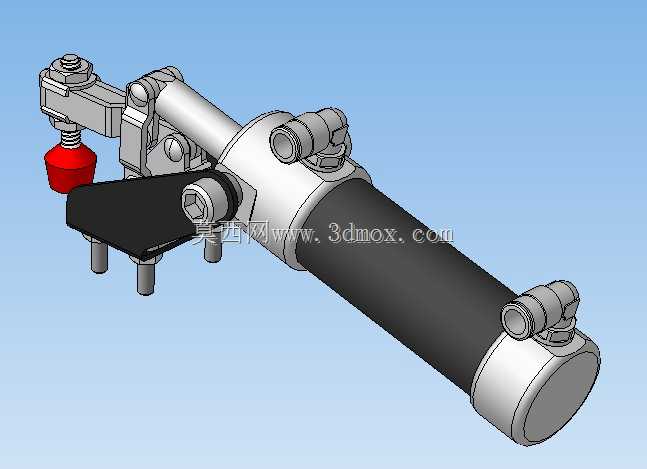

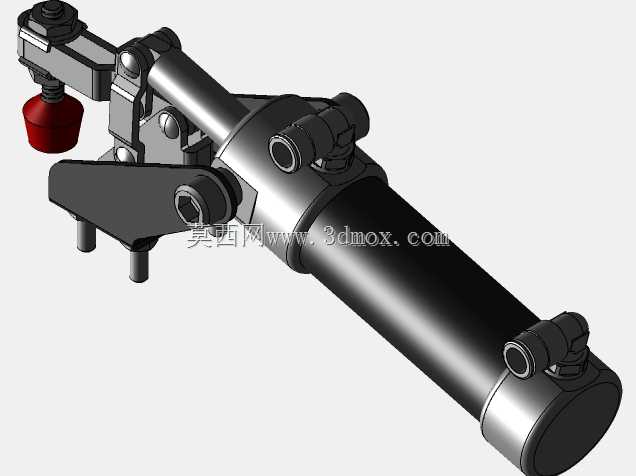

　　从结构设计逻辑来看，这套夹具的动力端采用了标准圆形气缸做动力输出，缸体侧方预留了两个快插式气嘴接口，分别对应气缸的伸出与缩回气路，安装时不需要额外加工复杂的气路通道，直接匹配常规的气动软管就能完成气路连接，日常维护时更换气管或者密封件的操作门槛很低。气缸的活塞杆端没有直接连接压头，而是通过一组铰接的连杆结构把活塞杆的水平轴向推力，转换成压臂的垂直向下摆动行程，这种杠杆式的力传递结构能把气缸的输出力放大1.5-2倍，在同等缸径下能获得更大的压紧力，同时压臂的摆动角度被机械限位结构限定在固定区间，不会因为气压波动出现过压或者行程不足的问题。

　　压臂末端的压头采用了红色的软质耐磨材料做接触端，和金属工件接触时不会压伤工件表面，针对不同厚度的被夹紧工件，压头和压臂之间采用了螺纹连接结构，可以通过旋转压头调整伸出长度，适配一定范围内的工件厚度差，不需要更换整个压臂就能兼容小范围的产品尺寸波动。夹具的安装底座设计了两个垂直向下的定位销柱，安装时可以直接插入工装板上预先加工好的定位销孔做初定位，底座上同时预留了螺栓过孔，定位完成后用内六角螺栓就能把整个夹具牢牢固定在工装基板上，安装后的整体重心落在安装面的中心区域，长时间高频次动作也不会出现固定螺栓松动的问题。

　　从安装边界尺寸来看，这套夹具沿气缸轴向的总长度控制在紧凑区间，气缸本体的外径适配小空间的安装需求，压臂完全抬起时的垂直高度不会和上方的取料机械手、焊接电极头产生运动干涉，压臂下压到锁紧位置时，压头的垂直压紧点距离安装面的高度可以通过压头调整来适配，水平方向上压臂的伸出距离覆盖常规小型工件的压紧点位需求，不需要额外加长压臂就能满足大部分薄板类、小型壳体类工件的压紧需求。

　　实际产线应用中，这类夹具常成对或者成组布置在工件的定位周边，每个夹具负责一个点位的压紧，气路通过电磁阀统一控制，能实现所有压紧点的同步动作，相比液压压紧结构它不需要配套液压站，不存在液压油泄漏污染工件的风险，在对清洁度有要求的电子产品装配、食品包装零部件加工工位也能适用。结构上的铰接转动副都设计了自润滑的衬套结构，长期往复摆动不会出现轴孔磨损导致的压紧位置偏移，日常巡检只需要检查气路是否有漏气、压头是否有磨损就可以维持稳定运行，不需要频繁拆解做复杂保养。

　　在做产线三维布局建模时，这套夹具的模型可以直接导入工装装配体，安装孔位、气嘴位置、运动行程都和实际实物参数匹配，能直接用来做干涉检查、气路布线规划，提前预判压臂动作时和周边工装、工件的位置冲突，减少现场安装调试时的整改工作量。针对不同的工位需求，压臂还可以根据实际压紧点位做定制化的长度调整，底座的安装孔位也能适配不同规格的工业铝型材或者钢板工装台，不需要额外做转接板就能完成安装，通用性表现比较突出。
