可重构快调杠杆式夹钳压紧夹具

　　在非标工装设计、小型工位治具搭建以及小批量多品种零件加工场景里，手动压紧类夹具的适配灵活性一直是结构工程师选型时的核心考量点，这款可重构杠杆式夹钳正是针对这类场景设计的快调压紧组件。不同于传统固定式压紧螺栓需要反复拧动螺母调整行程的操作逻辑，这套夹钳采用偏心杠杆锁紧结构，扳动手柄即可完成快速压紧与释放，单步操作就能实现工件的装夹固定，在频繁换件的钳工工位、焊接工装台、3D打印后处理装夹以及小型零件铣削定位场景中，能大幅减少装夹辅助时间。

　　从结构设计逻辑来看，整套组件采用模块化拆分思路，主体分为杠杆手柄组件、偏心锁紧转轴、压紧基座、可调螺柱压头四个核心部分。手柄末端做了球形滚花适配设计，增大扳动时的摩擦力，操作时无需额外工具即可施加足够的锁紧力矩；偏心转轴采用耐磨钢材加工，偏心行程经过精准核算，既保证锁紧时的自锁性能，不会因为加工过程中的振动出现松脱，又能控制扳动手柄的行程在舒适操作范围内，避免过大的扳动角度影响工位操作空间。压紧基座采用开槽式安装结构，可直接适配T型槽工作台的安装标准，也能通过侧边螺栓固定在定制工装板上，安装位置可根据工件尺寸沿槽向灵活调整，不需要重新打孔定位。

　　可调压头部分采用双螺母锁紧的螺柱结构，螺柱的伸出长度可根据被压紧工件的高度差自由调整，调整完成后通过上下两个锁紧螺母锁死，避免压紧过程中螺柱窜动；压头底端做了平端倒角处理，既保证与工件表面的接触面积足够，避免压伤软质工件表面，又能防止压头边缘刮蹭工件装夹面。整套夹钳的安装边界经过紧凑化设计，基座宽度控制在窄幅尺寸内，在密集排布多组夹钳的工装台上，相邻夹钳不会出现操作干涉；手柄的扳动平面与基座安装面平行，操作时手柄不会突出到工装台的操作通道内，减少工位磕碰风险。

　　在实际应用中，这套夹钳可单独作为单点压紧组件使用，也可多组组合使用，实现异形工件的多点同步压紧；针对不同厚度的工件，只需要调整压头螺柱的伸出长度，不需要更换夹钳主体，就能适配一定尺寸范围内的工件装夹需求，相比传统的螺栓压板组件，重构调整的效率提升明显。结构上所有活动连接位置都预留了润滑间隙，长期使用后可通过注油孔添加润滑脂，减少转轴磨损，延长工装使用寿命；所有金属部件都做了发黑防锈处理，适配车间多油污、多切削液的工作环境，不会因为长期接触加工介质出现锈蚀卡滞的问题。

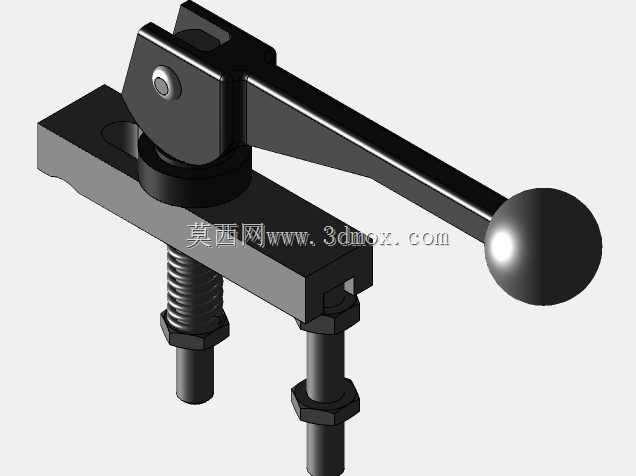

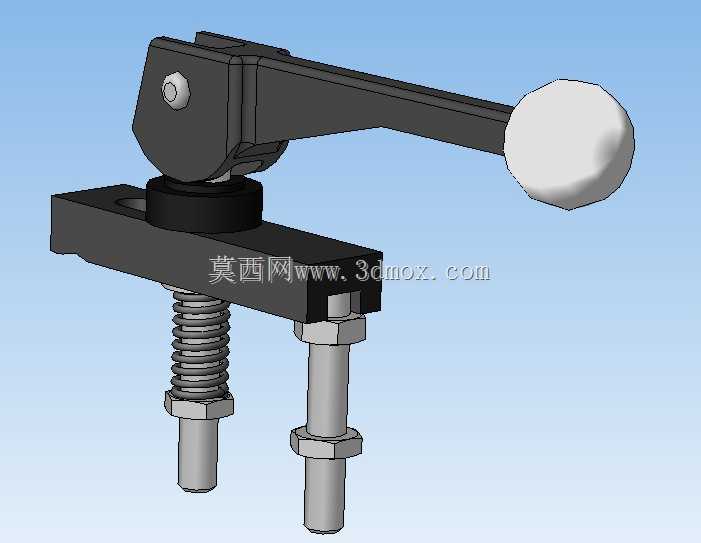

　　从建模细节来看，这套模型完整还原了夹钳的所有装配关系，包括偏心转轴的配合公差、螺柱的螺纹细节、锁紧螺母的倒角以及手柄的曲面造型，结构工程师在做工装设计时，可以直接将模型导入装配体中，匹配工装台的安装孔位，模拟夹钳的扳动行程，验证装夹过程中是否会与工件、其他工装组件出现干涉，不需要重新测绘建模，能有效缩短工装设计的周期。同时模型的结构拆分完全对应实际加工的零件拆分，每个零件都可单独导出工程图用于加工制造，不需要额外做结构拆分处理，对于小批量自制工装的场景来说，能直接对接生产环节，减少设计到制造的转化工作量。
