微型步进驱动电机结构设计方案

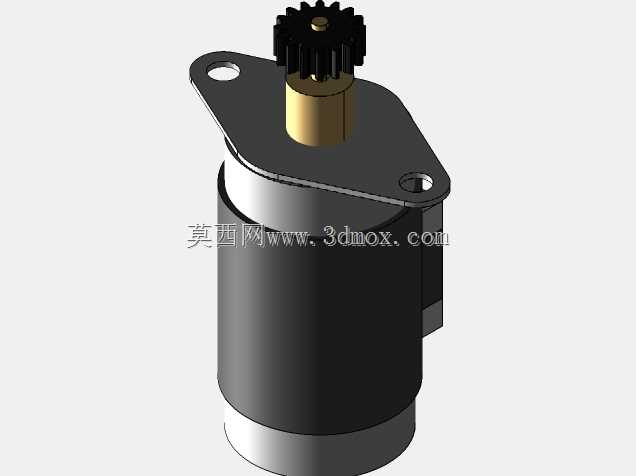

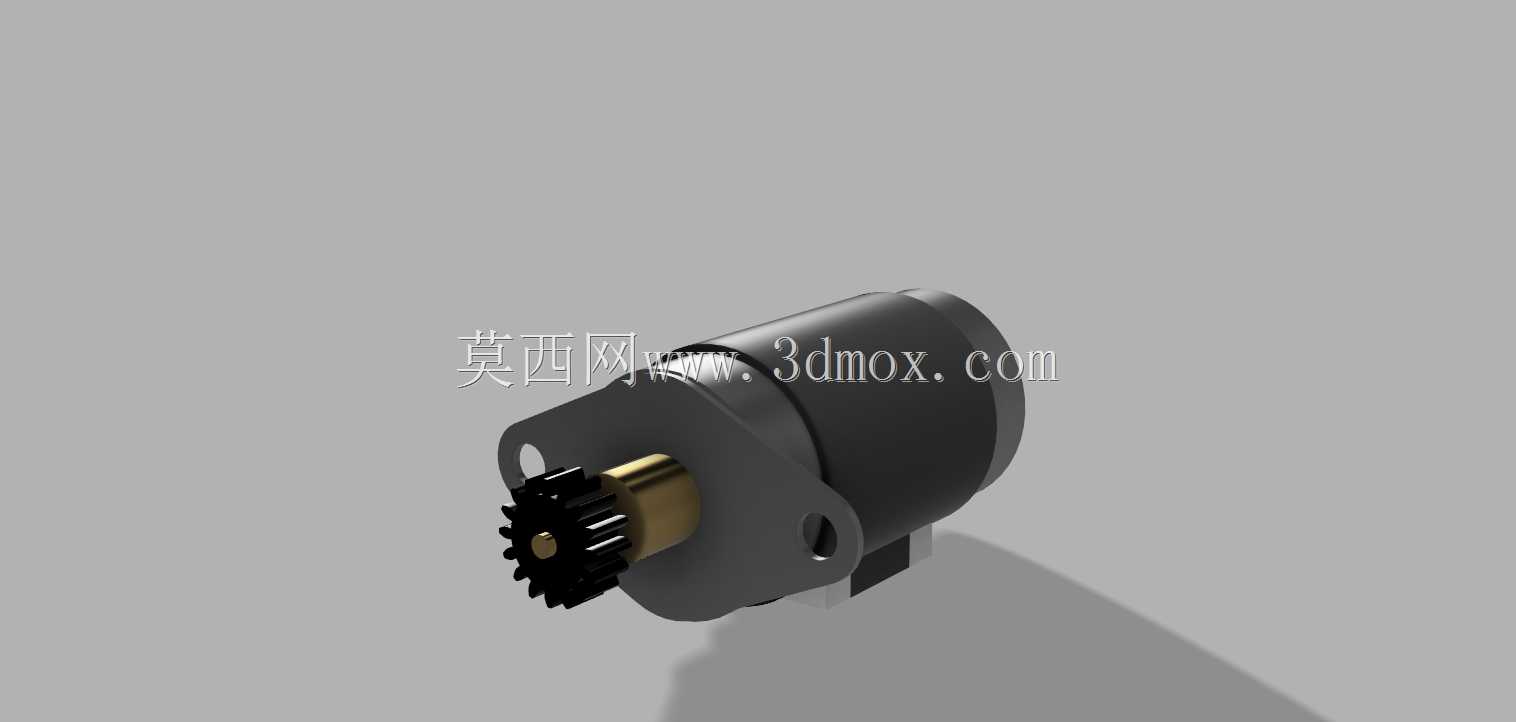

　　在精密小型机电设备的结构选型与设计环节，动力输出元件的尺寸边界、输出特性往往直接决定整套设备的体积上限与功能实现可能，这类小尺寸步进驱动元件的应用场景覆盖极广，从消费类电子的精密调焦机构、小型医疗检测设备的试剂推送模组，到桌面级精密仪器的位移调节结构、智能门锁的锁舌驱动单元，甚至是航模舵面的微调机构、小型3D打印设备的送料驱动端，都能见到这类元件的身影。不同于常规尺寸的步进电机，这类微型驱动单元的设计核心首先是在极小的安装空间内，保证足够的输出扭矩与步进精度，同时兼顾安装固定的可靠性与输出轴的传动适配性。从结构设计逻辑来看，该元件的机身主体采用圆柱式壳体结构，这种结构一方面能最大化利用径向空间容纳定子绕组与磁钢组件，

　　在有限的外径尺寸下提升磁路效率，另一方面圆柱外壳的加工工艺成熟，同轴度更容易保证，能有效降低转子转动过程中的径向跳动，提升输出轴的运转稳定性。机身侧面预留的带安装孔的固定耳，是针对小型设备安装场景做的适配设计，不需要额外设计定制电机抱座，直接通过微型螺丝就能将电机固定在设备的安装基板上，安装耳的位置经过受力校核，能承受电机启停瞬间的反作用力矩，避免长期运转后出现固定松动、定位偏移的问题。输出端采用金属轴芯搭配传动齿轮的设计，轴芯伸出长度经过严格控制，既保证与从动齿轮的啮合长度，避免传动过程中出现跳齿、脱齿问题，又不会因为轴伸过长导致径向受力时出现轴芯弯曲变形，输出端的齿轮模数匹配小型精密传动的常用参数，能直接和设备内部的减速齿轮组啮合，不需要额外做转接结构，大幅简化下游设备的传动链设计。尺寸设计上，6mm的机身外径、10.5mm的机身长度，加上3mm直径的输出轴，完全适配对安装空间有严苛要求的微型设备场景，设计过程中需要严格控制各部件的尺寸公差，比如定子与转子的气隙均匀度，直接影响电机的运转平稳性与输出扭矩的一致性，气隙过大会导致磁阻增大、输出扭矩不足，气隙不均匀则会在运转过程中产生卡顿、步距角误差变大的问题；固定耳的安装孔位公差需要控制在合理范围内，既保证安装螺丝能顺利穿过，又不会因为孔位间隙过大导致电机安装后出现偏斜，影响输出齿轮与从动轮的啮合精度。从实际使用的角度出发，

　　这类微型步进电机的步距精度能满足多数小型精密设备的开环控制需求，不需要额外加装编码器就能实现精准的位置控制，能有效简化设备的控制电路结构，降低整体成本；壳体的结构设计同时兼顾了散热需求，虽然微型电机的工作电流不大，但在连续运转的工况下，金属壳体能将绕组产生的热量快速传导到安装基板上，避免局部温度过高导致绕组性能下降、使用寿命缩短。在进行配套结构设计时，需要注意安装面的平面度要求，如果安装基板表面平面度过差，锁紧固定螺丝后会导致电机壳体发生形变，挤压内部转子，出现运转阻力变大、甚至卡滞的问题；输出轴与从动齿轮的配合需要选择合理的公差带，过盈量过大会导致装配难度提升，甚至压装过程中损坏轴芯两端的轴承，

　　过盈量过小则会在传动过程中出现齿轮打滑、定位失准的问题。另外，电机尾部的出线位置也做了结构优化，出线方向平行于安装面，不会额外增加轴向的安装空间，方便设备内部的走线布置，避免线束与周边运动部件发生干涉。这类微型驱动元件的设计，本质上是在极小的空间约束下，平衡动力输出、精度保持、安装适配、可靠性等多方面的需求，每一处结构细节都对应实际使用场景中的具体痛点，比如固定耳的厚度设计，既要保证足够的结构强度，不会在锁紧螺丝时发生断裂，又要尽可能减少不必要的空间占用；输出轴的台阶设计，能对装配的齿轮起到轴向定位作用，不需要额外加装轴套就能限制齿轮的轴向窜动，减少装配工序的零件数量。对于结构设计从业者来说，这类成熟的微型动力元件模型，能直接用于设备的整体装配干涉检查、安装空间校核，不需要从零开始绘制电机的每一处细节，大幅提升设计效率，同时模型的尺寸参数完全匹配实际量产元件的规格，能避免设计完成后出现元件无法装配、尺寸不匹配的问题，在进行小型精密设备的方案设计阶段，就可以将这类元件的模型导入装配体，提前规划传动结构的布局、安装螺丝的空间、走线的路径，从方案阶段就规避后续可能出现的结构干涉、装配困难等问题。
