带制动功能三菱HF-JP503B交流伺服电机

　　这款带制动器的交流伺服电机，是自动化传动系统里的核心执行部件，在数控加工中心进给轴、工业机器人关节驱动、高精度贴装设备位移平台、自动化仓储堆垛机行走机构这类对位置锁定有刚性要求的场景里应用极广。很多刚接触设备选型的工程师容易忽略带制动版本的必要性，实际上当设备存在垂直安装的传动轴、或者断电后需要负载保持位置不发生滑移的工况，不带制动器的伺服电机在断电后会因为负载重力或者外力作用出现位移，轻则导致加工位置偏移报废工件，重则引发设备碰撞、物料坠落的安全事故，这款集成制动器的机型就是针对这类痛点设计的。

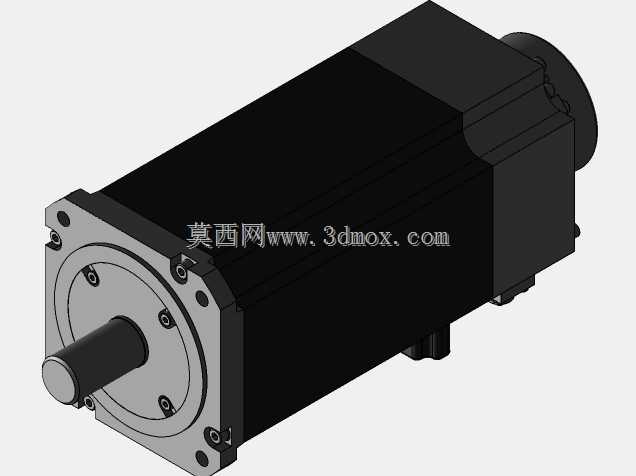

　　从结构设计来看，这款电机采用了方形定子机座的结构，和传统圆形机座的伺服电机相比，方形外壳的安装贴合面更大，在设备安装板上固定时的抗扭转刚度更好，长时间高速往复启停的工况下，安装螺栓的受力更均匀，不容易出现松动偏移。电机输出端采用了标准的法兰安装接口，输出轴带键槽设计，能够和联轴器、同步带轮、行星减速机输入端实现可靠的扭矩传递，轴伸端的密封结构采用了双唇口油封，能够阻挡车间环境里的切削液、金属粉尘进入电机内部轴承腔，延长轴承的使用寿命。电机尾部集成的电磁制动器是失电制动结构，也就是设备正常通电运行时制动器线圈得电吸合，制动盘和摩擦片完全脱开，不会给电机输出轴增加额外的摩擦阻力，当设备断电或者触发急停信号时，制动器线圈瞬间失电，内置的弹簧会推动摩擦片压紧制动盘，通过摩擦力直接锁定电机转子的位置，制动响应时间在毫秒级，能够在极短时间内把负载锁止在当前位置，避免位移偏差。

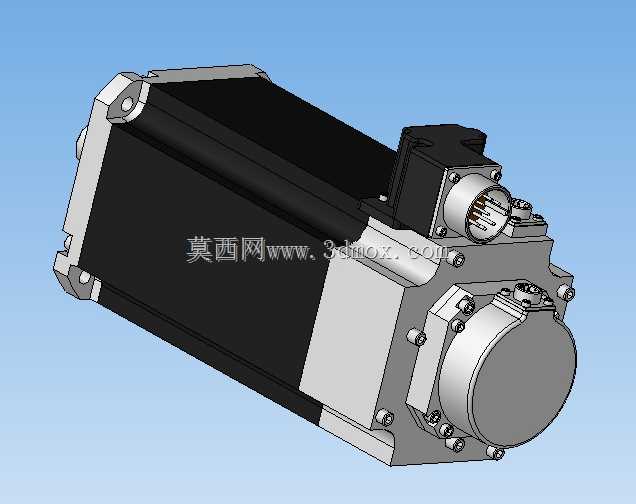

　　电机侧方的连接器采用了高防护等级的航空插头结构，将动力线、编码器信号线、制动器控制线集成在同一个接插区域，相比传统分线式的接线结构，现场布线的时候更整洁，接插件的锁紧结构能够避免设备运行过程中因为振动导致接线松脱，同时接插件的密封结构能够达到IP65左右的防护等级，适配有少量切削液飞溅、粉尘较多的车间生产环境。编码器部分采用了高分辨率的磁性编码器结构，安装在电机非输出端的后侧，和转子同轴连接，能够实时反馈转子的实时位置、转速数据给伺服驱动器，形成闭环控制，保证电机的转速控制精度、位置定位精度满足高精度传动的要求。

　　从安装边界来看，这款500W功率等级的伺服电机，机座的截面尺寸适配常规的60机座安装规格，法兰安装孔的孔位、轴径尺寸都符合行业通用的安装标准，工程师在做设备结构设计的时候，不需要额外定制特殊的安装转接板，直接按照通用伺服电机的安装预留尺寸做结构设计即可，电机本体的长度因为集成了制动器，比同功率不带制动的版本长约30%左右，在做安装空间校核的时候需要预留足够的轴向空间，避免和设备里的其他结构件发生干涉。制动器的供电回路需要单独布线，和电机动力回路分开走线，避免动力线的强电干扰影响制动器的正常吸合释放，在电气设计的时候需要给制动器回路设置独立的浪涌吸收元件，避免线圈断开时的反向电动势干扰其他电气元件的正常运行。

　　在实际应用的选型匹配过程中，需要注意这款电机的额定扭矩、最高转速参数和负载的惯量匹配，一般建议负载折算到电机轴端的惯量不超过电机转子惯量的10倍，如果搭配高精度减速机使用的话，可以适当放宽惯量匹配的范围。制动器的静摩擦扭矩参数需要校核负载在最恶劣工况下的保持扭矩需求，预留1.5倍以上的安全系数，避免长时间使用后摩擦片磨损导致制动力矩不足，出现负载滑移的问题。电机的散热结构依靠机座表面的自然散热，在安装的时候不要把机座表面完全包裹在隔热结构里，要预留一定的空气流通空间，保证电机长时间额定负载运行时的温升在允许范围内，避免过热触发电机的过热保护，甚至烧毁绕组绝缘。

　　很多工程师在做三维建模装配的时候，容易忽略电机接插件的出线方向空间预留，这款电机的侧出连接器在接线完成后，线缆会有一个最小的弯曲半径要求，在做结构布局的时候需要在接插件侧预留足够的线缆弯曲空间，不要把线缆强行弯折到小于最小弯曲半径的状态，否则长期使用会导致线缆内部芯线断裂，引发设备故障。另外电机输出轴和负载连接的时候，要保证同轴度误差在允许范围内，不要采用强行敲打的方式装配联轴器或者带轮，否则会导致电机内部的轴承受到额外的径向力，长时间运行会出现轴承异响、编码器偏心损坏的问题。
