底部驱动窄幅小型皮带输送设备结构

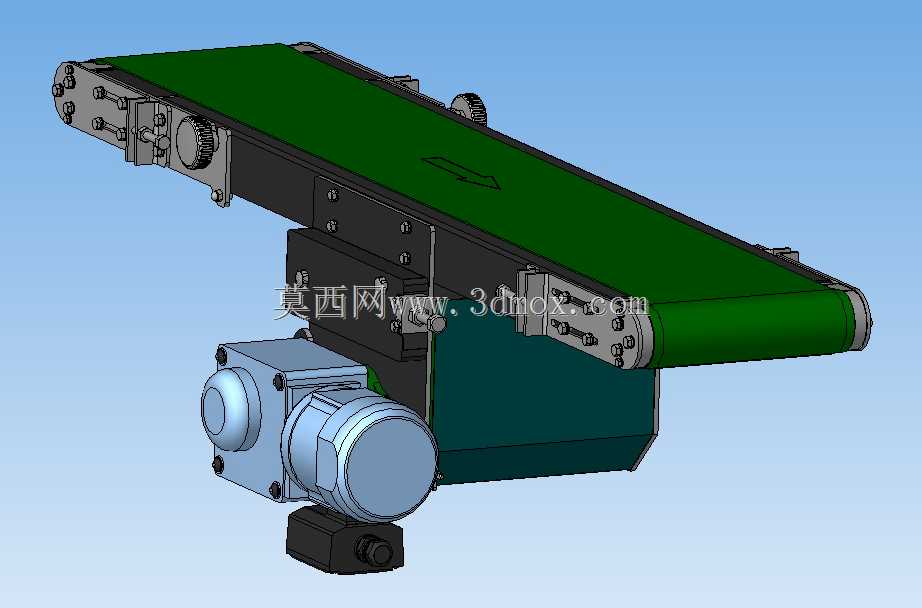

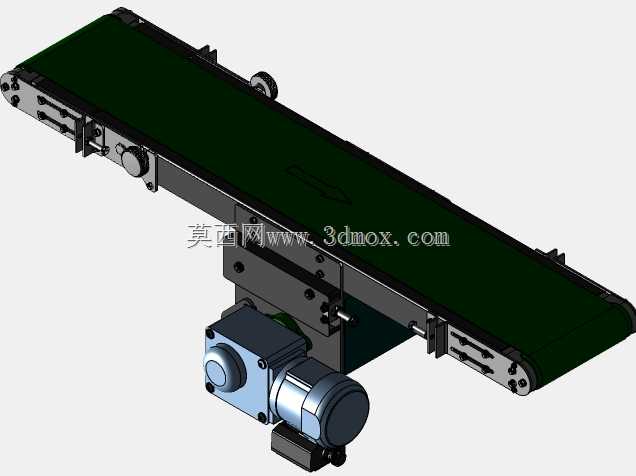

　　这款底部驱动的带式输送结构，在3C电子零部件组装、小型五金件分拣、食品内包装转运这类对输送线占地要求严苛的产线场景中适配性极强，区别于常规端部驱动的皮带机，它将驱动总成布置在输送段下方的中部区域，能大幅压缩设备两端的安装预留空间，很多老厂房改造、现有产线插缝补装输送工位的场景里，端部驱动机型往往因为两端要留出电机、传动辊的安装位，没法塞进预留的狭窄工位缺口，这种底驱结构刚好能解决这类空间受限的布局痛点。

　　从实际功能来看，它的输送幅宽为195mm，有效输送长度1140mm，属于窄幅短距离输送单元，适合输送重量在5kg以内的小型工件、包装盒、零散零件，运行时皮带运行方向的箭头标识清晰，能避免现场安装时装反皮带走向导致的物料反向输送问题。驱动部分采用集成式的减速电机直连传动结构，省去了传统端部驱动需要的链轮、链条或者外置同步带传动环节，传动路径更短，运行时的传动损耗更低，同时因为驱动单元藏在输送架体下方，输送面两端的辊筒可以做更小的直径，能实现更小的端部过渡间隙，在和前后工位的设备对接时，不会因为端部间隙过大卡滞小尺寸工件，比如对接振动盘出料口、组装工位的落料位时，小直径端辊能让尺寸仅几毫米的小零件平稳过渡到输送面上，不会出现零件卡进端辊和架体间隙的故障。

　　设计思路上，这款结构优先考虑了紧凑性和易维护性，架体采用折弯钣金拼接结构，两侧的张紧机构布置在端辊的安装座位置，调节时只需要拧动两侧的张紧螺栓就能调整皮带的张紧度，不需要拆解底部的驱动单元，日常维护更换皮带时，只需要松开两端张紧结构就能拆下皮带，不用拆卸电机总成，大幅降低了现场运维的工作量。底部的驱动电机通过安装座固定在架体的下支撑板上，安装座上预留了腰型调节孔，能微调电机的安装位置，张紧和驱动辊连接的传动部件，避免长期运行后传动打滑。皮带下方布置了连续的支撑板，不是采用托辊间隔支撑的结构，这种设计能保证输送面的平整度，输送薄片状、软质的工件时，不会因为托辊间隔出现皮带凹陷、工件歪斜的问题，比如输送薄塑料片、纸质包装盒时，平整的支撑面能保证工件输送过程中位置稳定，不会出现偏移、卡滞。

　　安装边界方面，这款设备的整体高度可以通过底部的安装支脚进行微调，支脚预留了一定的高度调节行程，能适配不同高度的前后对接工位，设备的宽度方向尺寸控制在250mm以内，长度方向因为没有端部突出的电机结构，整体长度和有效输送长度的差值很小，安装时只需要预留出输送段本身的长宽尺寸，再留出底部接线的少量空间即可，不需要在两端额外预留电机的安装与维护空间，非常适合在密集排布的自动化产线中作为衔接输送单元使用。架体两侧的安装板上预留了标准的传感器安装槽位，可以直接加装光电传感器、光纤传感器来检测工件到位情况，不需要额外在架体上打孔加工，现场加装检测元件的效率很高，同时架体侧面也预留了挡边、导向条的安装孔位，可以根据输送工件的尺寸加装导向结构，避免工件输送过程中从皮带两侧掉落。

　　从运行稳定性来看，底驱结构的重心更低，设备运行时的振动比端部悬臂安装电机的机型更小，高速运行时的整机抖动量更低，能满足一些对输送稳定性要求较高的场景，比如对接视觉检测工位时，更小的振动能保证视觉拍照的清晰度，不会因为设备抖动导致拍照模糊、检测误判。驱动单元的外壳采用密封结构，能适配车间内有少量粉尘、切削液飞溅的场景，不会因为杂物进入电机导致故障，传动部分的防护板把运动部件完全封闭在架体内部，能避免现场操作人员的衣物、工具卷入传动结构，满足设备的安全防护要求。
