工业设备用紧凑型线性滑动导轨结构

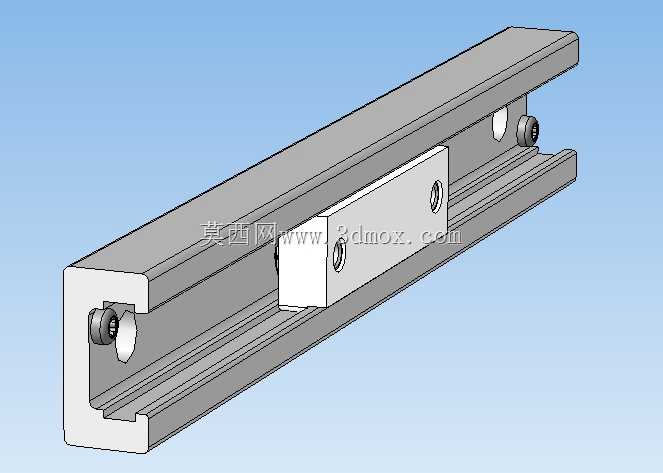

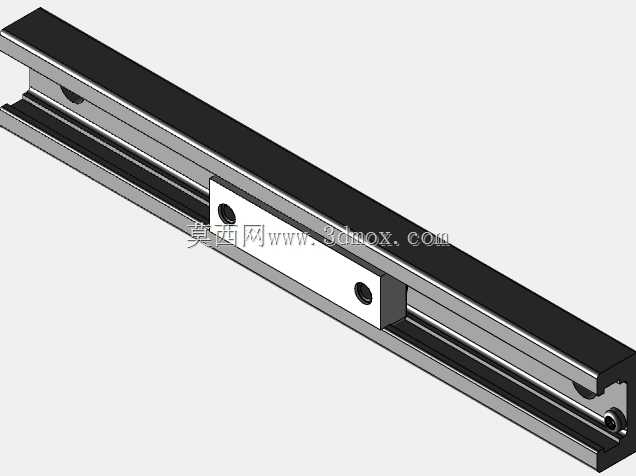

　　这款线性滑动导轨的结构设计，核心围绕工业场景下的中低负载直线往复运动需求展开，区别于滚珠直线导轨的高成本、高维护要求，这类滑动结构的导轨更适配对防尘耐污有要求、运行速度适中、传动刚性要求均衡的工位，在轻工包装生产线的物料推送工位、小型专机的滑台进给、检测设备的探针移位机构、非标工装的定位滑移结构中都有广泛应用。从结构细节来看，导轨本体采用凹型截面的一体式型材结构，这种C型槽的设计一方面能给内部滑动块提供全周向的导向约束，避免侧向载荷下的滑块脱出，另一方面槽体的内凹结构可以阻挡大部分加工碎屑、车间浮尘直接进入滑动摩擦面，相比外露式的平导轨结构，日常维护的频次能降低四成左右。滑块部分采用矩形块式设计，与导轨槽的两个内侧滑动面、

　　底面滑动面形成三面贴合的滑动副，这种多面贴合的结构能同时承受径向载荷、一定的倾覆力矩与侧向载荷，不需要额外增加导向轮或者辅助支撑结构，就能满足单导轨悬臂安装的使用需求，很多小型非标设备因为安装空间受限，无法布置双导轨平行导向，这种单导轨带三面约束的滑动结构就能直接适配，不需要额外拓展安装面。设计阶段对安装边界做了充分考量，导轨的背部为平整安装面，沿导轨长度方向预留了等间距的沉头安装孔，安装时可以直接通过内六角螺栓将导轨固定在设备的安装基准面上，不需要额外加工定位台阶，只要安装面的平面度达到IT9级精度，就能保证导轨的运行直线度要求；滑块的顶面同样为平整安装面，预留了两个螺纹安装孔，被驱动的负载部件可以直接通过螺栓锁紧在滑块上，

　　不需要额外设计转接板，能进一步压缩整个滑台机构的整体高度，对于安装空间紧凑的小型设备来说，这种集成化的安装接口设计能减少很多不必要的结构冗余。滑动摩擦面的间隙调整通过导轨两端的紧定螺钉实现，两端的紧定螺钉采用内六角圆柱端结构，拧紧时可以通过螺钉的轴向进给微量调整导轨槽与滑块之间的配合间隙，既可以根据实际使用的负载情况调整滑动阻尼，避免间隙过大导致的运行晃动，也能在长期使用出现磨损后，通过微调螺钉补偿磨损量，延长整套导轨的使用寿命，不需要整体更换部件。在实际应用场景中，这类滑动导轨的运行阻力比滚珠导轨略高，但胜在结构简单、抗污染能力强，在多粉尘的木工加工工位、有少量切削液飞溅的小型机加工工位、包装车间的纸质碎屑环境中，

　　不需要加装复杂的防尘防护罩就能长期稳定运行，不会像滚珠导轨那样因为异物进入滚道出现卡顿、磨损加剧的问题。从传动适配性来看，这款导轨可以配合气缸、丝杠、同步带等多种驱动部件使用，当搭配气缸做直线往复推送时，滑块的运动行程可以根据实际需求裁切导轨长度来适配，不需要定制特殊规格，型材式的导轨本体可以根据工位需要的行程任意截断，端面不需要做特殊加工就能正常使用，对于非标设计的快速迭代来说，这种灵活的适配性能大幅缩短设计与加工周期。结构设计上还做了防脱出限位，导轨两端的紧定螺钉除了调整间隙的作用，同时也作为滑块的机械硬限位，避免滑块在超程运行时从导轨端部滑出，不需要额外在导轨两端加装限位挡块，进一步简化了整体结构。滑动接触面的设计没有采用复杂的镶嵌润滑结构，而是在滑块的摩擦面预留了浅油槽，日常维护时只需要定期在油槽内涂抹润滑脂，就能在滑动面形成稳定的油膜，降低摩擦磨损，这种简单的润滑结构对于车间运维人员来说没有技术门槛，不需要专门的注油工具就能完成维护作业。在安装精度要求上，这款导轨的导向精度能满足大部分工业设备的工位移位需求，运行的直线度可以达到每米0.1mm以内，重复定位精度在配合硬限位的情况下能达到0.05mm级别，完全能满足包装、检测、小型装配等工位的精度要求，不需要选用成本更高的精密级滚珠导轨，能有效控制设备的整体制造成本。
