150mm行程伺服驱动线性执行机构

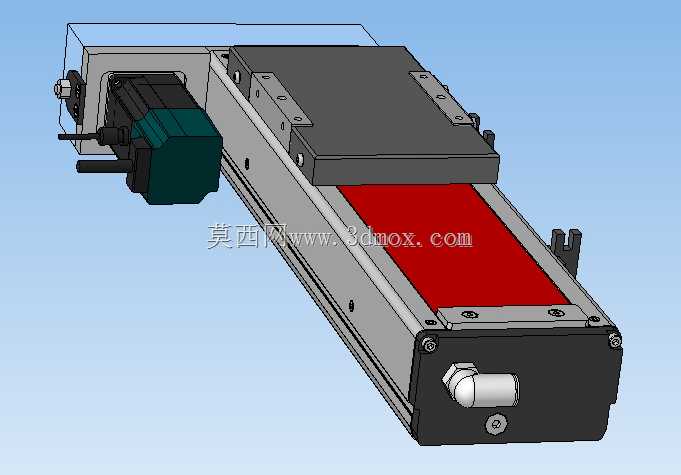

　　这款线性执行机构在3C电子装配产线的点胶、螺丝锁付工位，以及光伏组件叠层对位、包装机械的物料推送工位都有极高的适配性，这类工位普遍对直线运动的重复定位精度、传动刚性有硬性要求，普通气缸驱动的直线单元无法满足0.02mm级的定位公差，而这款搭载750W伺服电机的执行机构刚好能覆盖这类中负载、高精度的直线传动需求。从结构设计逻辑来看，这款执行机构采用了电机侧装折向布局，没有采用电机直连丝杠端部的同轴布局，核心考量是压缩执行机构的整体轴向长度，在设备内部安装空间局促的场景下，侧装结构能让动力单元与滑台主体并行排布，大幅缩减轴向安装尺寸，适配更多紧凑安装工况。动力传递路径上，伺服电机输出端通过同步带轮组将扭矩传递至滚珠丝杠副，

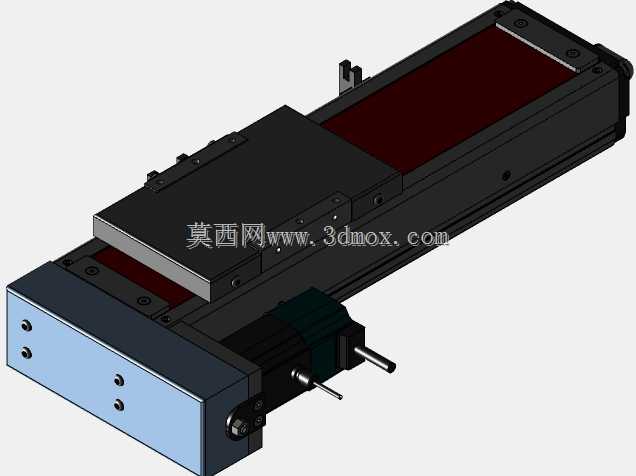

　　同步带传动自带的缓冲特性可以抵消伺服电机启停瞬间的冲击载荷，同时带轮的齿数配比可以灵活调整整体导程等效值，不用更换丝杠就能适配不同的速度、推力输出需求，这种设计在非标自动化设备的改型迭代中能大幅降低设计调整成本。滑台部分采用全封闭钢带防护结构，滑台移动区域的红色密封钢带可以完全阻隔车间环境中的金属碎屑、切削液、粉尘进入丝杠与直线导轨的运动副，在机加工自动上下料、打磨工位这类多粉尘多切削液的场景中，能大幅延长运动部件的维护周期，避免异物进入导轨滚道导致的卡顿、磨损加剧问题。滑台的安装面预留了标准间距的螺纹孔阵列，可直接适配市面上主流的气动夹爪、视觉相机支架、工装载板的安装尺寸，不用额外加工转接板就能完成末端执行件的固定，

　　降低现场安装的加工工作量。从安装边界来看，这款执行机构的有效行程为150mm，滑台的极限运动位置两端都设置了硬限位挡块与缓冲胶垫，即使伺服系统出现软限位失效的情况，硬限位结构也能阻挡滑台超程脱出，避免设备撞机事故。主体型材采用一体化挤压成型的铝型材基座，基座背部与底部都预留了T型安装槽，既可以从底部穿螺栓完成水平安装，也可以从背部锁附完成垂直吊装，安装方式灵活，适配不同的设备布局方向。丝杠副采用预压式滚珠丝杠，反向间隙控制在0.01mm以内，配合伺服电机的编码器闭环控制，重复定位精度可以稳定控制在±0.02mm区间，完全满足精密装配、检测工位的运动精度要求。直线导轨采用双列滚珠直线导轨副，两根导轨平行布置在丝杠两侧，

　　滑台的负载受力可以均匀分布到四个导轨滑块上，侧向负载承受能力比单导轨结构提升60%以上，在偏心负载工况下也能保证运动平顺性，不会出现滑台卡顿、导轨偏磨的问题。电机侧的安装座集成了轴承支撑结构，丝杠的固定端采用成对安装的角接触球轴承，可以同时承受径向与轴向载荷，在高速往复运动时不会出现丝杠窜动问题，保证运动精度的长期稳定性。执行机构的端部预留了光电传感器的安装槽位，用户可以根据实际行程需求自行调整原点、正负限位传感器的位置，不用额外加工传感器安装支架，电气布线也可以沿着型材侧边的走线槽布置，整体外观整洁，避免线缆在运动过程中被剐蹭。在实际选型过程中，这款执行机构的额定推力可以覆盖50kg以内的水平负载，垂直安装时搭配抱闸伺服电机可以承载20kg以内的负载，运动速度最高可以达到1m/s，完全能覆盖大部分非标自动化设备的直线运动需求，相比自行采购型材、导轨、丝杠、电机等零件组装的滑台，这款集成化的执行机构不需要设计人员自行完成零件选型、公差配合计算、装配调试等工作，能大幅缩短设备的设计与装配周期，降低非标设计的出错概率。
