五金铰链两次弯曲成型冲压印模结构

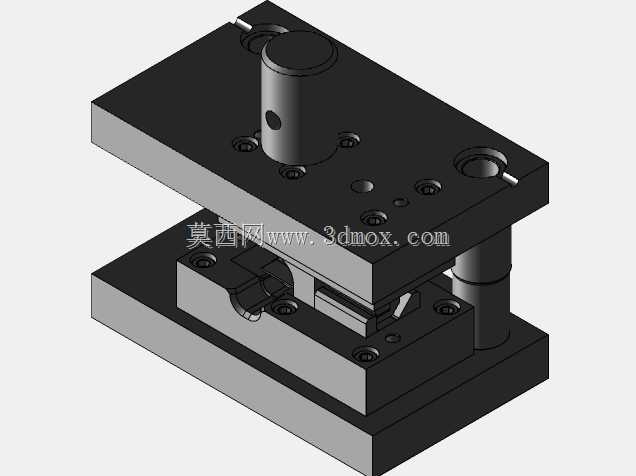

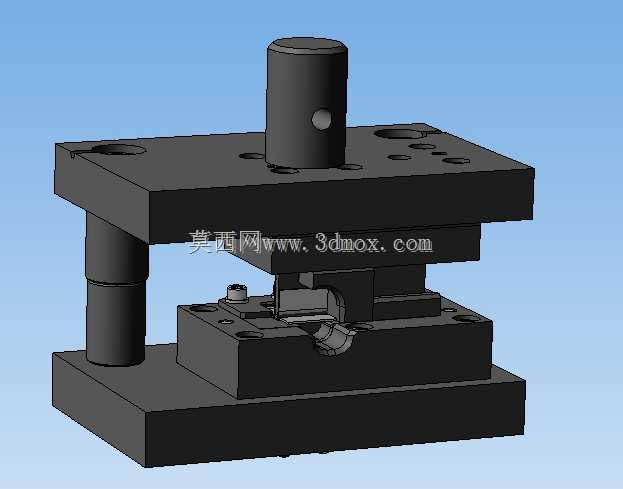

　　这套冲压成型结构主要面向民用五金、家具配件生产场景，针对合页类铰链零件的折弯工序设计，区别于单次弯曲成型的简易模结构，采用两步冲压动作完成铰链卷圆前的预弯与终弯工序，能有效避免单次大角度弯曲出现的制件拉伤、回弹超差、转角处壁厚减薄过量等常见冲压缺陷。从结构布局来看，整套模架采用标准后侧导柱模架配置，上下模座选用45号钢调质处理，导柱导套配合间隙控制在H7/h6精度区间，合模时的导向精度足以覆盖薄钢板冲压的公差要求，模架整体闭合高度适配常规16吨到25吨开式可倾压力机的安装参数，上模柄直径与压力机滑块安装孔匹配，无需额外加装转换套即可完成装夹，安装时只需保证模柄与滑块孔同轴度，锁紧模柄压板后调整合模间隙即可投入生产，

　　无需复杂的校模步骤。上模部分的成型凸模采用镶拼式结构，拆分出预弯工位与终弯工位的两个成型块，两个工位的凸模高度差匹配压力机滑块行程，在一次滑块下行过程中，先由预弯凸模接触坯料完成第一道45度预弯，将平直条料压出初步折弯轮廓，控制坯料流动方向避免后续终弯时出现料边偏移，待滑块下行到下死点前3mm行程时，终弯凸模接触预弯后的坯料，配合下模的成型凹槽完成90度带圆弧过渡的最终弯曲成型，两个工位的成型面均做了抛光处理，表面粗糙度达到Ra0.8，减少冲压过程中坯料与模具表面的摩擦阻力，降低制件表面出现划痕的概率。下模部分设置了定位挡块与弹压卸料结构，坯料放置时靠定位挡块确定送料步距，挡块位置可通过侧面的紧定螺钉微调，

　　适配不同宽度规格的铰链坯料，弹压卸料板在冲压过程中始终压紧坯料表面，防止弯曲过程中坯料出现翘曲移位，开模时卸料板在矩形弹簧的弹力作用下将箍在凸模上的制件推出，无需人工手动撬取制件，提升连续冲压的操作安全性。下模的成型凹模同样采用镶块设计，磨损后可单独更换对应镶块，无需将整套下模从工作台上拆下返修，大幅降低模具维护的停机时间，凹模的弯曲圆角半径根据铰链坯料的厚度做了匹配设计，圆角过小会导致弯曲处外侧拉应力过大出现开裂，圆角过大则会导致弯曲回弹量难以控制，这套结构的凹模圆角取值为坯料厚度的1.5倍，配合上模的成型压力，能将弯曲回弹量控制在0.5度以内，满足铰链类零件后续装配的同轴度要求。

　　整套结构的安装边界充分考虑了小型五金冲压车间的设备适配性，模座长宽尺寸控制在常规小台面压力机的工作台安装范围内，下模座的漏料孔位置与压力机工作台的落料孔对齐，冲压过程中产生的少量边角废料可直接从漏料孔落下，无需额外清理模面。在实际生产应用中，这套结构可适配0.8mm到2mm厚度的冷轧钢板、镀锌板材质的铰链坯料，冲压节拍可达到每分钟30到40次，相比单工序弯曲模，减少了一次装夹定位的工序误差，制件的成型一致性更好，两个弯曲工位的成型力经过核算，总冲压力不超过20吨，不会出现小压力机超载运行的情况。结构设计过程中特意规避了小模具常见的刚度不足问题，上下模座的厚度取值比标准模架加厚5mm，承受连续冲压的交变载荷时不会出现模座变形导致的间隙偏移，导柱的有效导向长度足够，在滑块上行到最高位置时，导柱与导套的配合长度仍不小于导柱直径的1.5倍，避免开模状态下导柱脱出导套出现合模卡滞的问题。
