双行程交叉滚轮式直线导轨结构

　　做精密传动结构设计快十二年，经手的直线导向类部件选型、建模、改型项目不下百个，交叉滚轮类导轨是小行程高精度工位里绕不开的选项，这次的双行程规格结构，刚好覆盖了之前做微型检测模组、半导体料片移送工位时碰到的选型痛点。先从实际应用场景说，这类小行程交叉滚轮导轨，最常出现在需要低摩擦、高刚性、无间隙往复运动的紧凑工位里，比如光学检测设备的镜头微调滑台、小型点胶设备的针头移位机构、3C产品组装工位的微型推送模组，还有实验室精密仪器的试样载台移动结构，不像大规格滚珠导轨需要预留足够的滑块运行空间，这类交叉滚轮结构的整体轮廓可以做的非常扁平，能塞进设备内部狭窄的安装腔里，不会占用过多的结构空间。

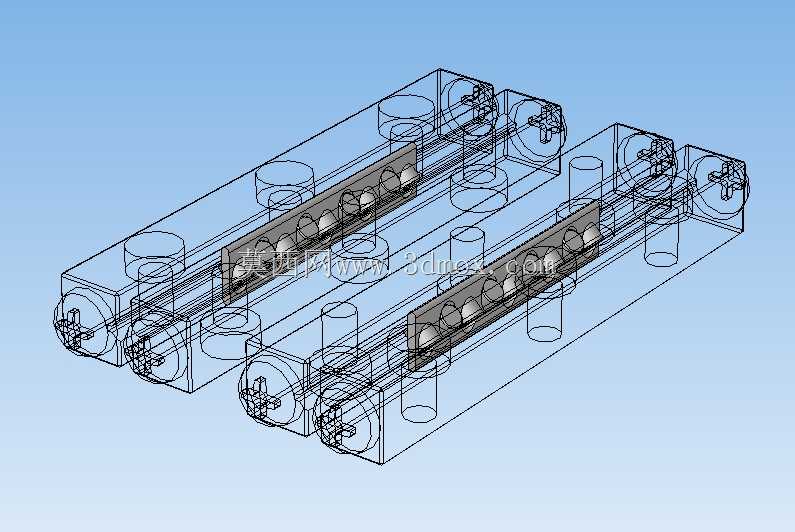

　　从功能特性上看，交叉排布的滚轮结构，和传统滚珠导轨的滚动体排布逻辑有明显区别，滚轮是成90度交叉排列在V型滚道之间，能同时承受来自垂直方向、水平横向、倾覆方向的复合载荷，不会像单排滚珠结构那样在受偏载时出现卡顿或者间隙突增的问题。这次的结构做了2mm和45mm两个行程规格，2mm行程的版本专门适配需要微米级微调的工位，比如激光打标设备的焦距微调、视觉相机的对焦移位，整个运动过程的阻尼非常均匀，不会出现低速爬行的问题；45mm行程的版本则可以覆盖小型工件的短距离移送需求，比如贴片元件的取放移位、小型工装的工位切换，滚轮的预压可以通过端盖的微调螺钉调整，不需要额外增加预压垫片，装配调试的时候效率很高。

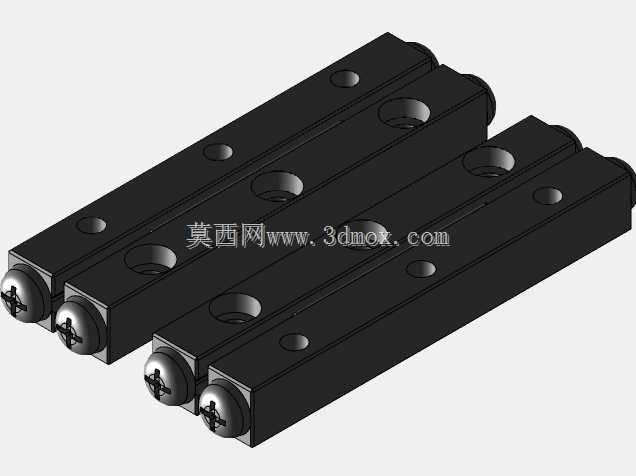

　　说到设计思路，整个结构的建模过程完全是按照实际加工装配的逻辑来的，首先是导轨主体的滚道加工，V型滚道的角度做了精准的90度匹配，滚轮的外圆轮廓和滚道面是线接触，相比点接触的滚珠结构，接触应力更小，长期运行的磨损量更低，使用寿命能提升至少三成。导轨两端的限位结构做了集成式设计，没有用额外的限位螺钉或者缓冲垫安装座，直接在导轨本体上加工出限位挡边，既减少了零件数量，又能避免外接限位件松动导致的行程超差问题。滑块部分的安装孔做了沉头设计，安装螺钉完全埋入滑块本体内部，不会突出表面干涉周边的部件，安装孔的孔位公差按照H7级精度设定，和设备安装面的定位销孔匹配时，不需要额外做位置调整就能保证导向精度。

　　再讲外形尺寸和安装边界，两个行程规格的导轨截面尺寸完全一致，宽度方向的总尺寸控制在窄幅规格内，高度方向的厚度比同负载等级的滚珠导轨薄近三分之一，安装时只需要在设备安装面上加工出对应的沉头安装孔，不需要做额外的让位槽或者凸台结构，安装面的平面度要求控制在0.02mm以内就能保证运行精度，不需要像高精度滚珠导轨那样要求安装面平面度达到0.01mm以内，大幅降低了配套安装结构的加工成本。导轨的两端预留了润滑脂注油孔，日常维护时不需要拆下滑块，直接从注油孔注入润滑脂就能渗透到所有滚轮和滚道的接触面上，维护间隔比开放式导轨长两倍以上。另外，整个结构的滚轮保持架做了防脱设计，哪怕滑块从导轨上抽出，滚轮也不会从保持架里脱落，现场装配的时候不会出现散件掉落、需要重新组装滚轮的麻烦，对产线装配工人非常友好。

　　之前做某款微型光学检测设备的结构设计时，一开始选了微型滚珠导轨，结果因为设备内部空间太紧凑，滑块的安装螺钉突出部分碰到了旁边的电路板，后来换成同负载等级的这类交叉滚轮导轨，不仅解决了干涉问题，运行时的噪音比之前的滚珠导轨低了近10分贝，在实验室安静环境下不会产生干扰检测的噪音，而且因为滚轮结构的摩擦阻力更小，配套的驱动电机扭矩可以选更小的规格，整套传动模组的成本反而降了下来。还有个容易被忽略的设计细节，导轨的滚道面做了淬硬处理，硬度达到HRC58-62，和滚轮的硬度匹配合理，不会出现软面对硬面导致的快速磨损问题，长期运行后的精度保持性很好，连续运行一千万次往复之后，行走平行度的变化量不超过0.003mm，完全满足精密工位的精度要求。
