五通路25mm管径管道紧固连接十字架

　　在模块化管路搭建、小型流体输送系统、设备外围气路排布、轻型框架式管线布设场景中，多管路交汇位置的固定与连通一直是现场安装的痛点，常规三通、四通接头仅能满足最多四个方向的管路对接，当需要在同一节点实现五个正交方向的管路固定时，传统接头需要搭配多个转接头拼接，不仅安装工序繁琐，拼接位置的密封可靠性、整体结构刚性都会大幅下降，额外增加的接头也会占用更多安装空间，在紧凑布设的管路场景中很难适配。这款五通路管道固定十字架，正是针对这类正交五向管路交汇节点的需求设计，适配公称外径25mm的硬质管路，不管是PVC硬管、金属薄壁气管还是小型流体输送钢管，都能通过该接头实现可靠的夹紧固定与连通。

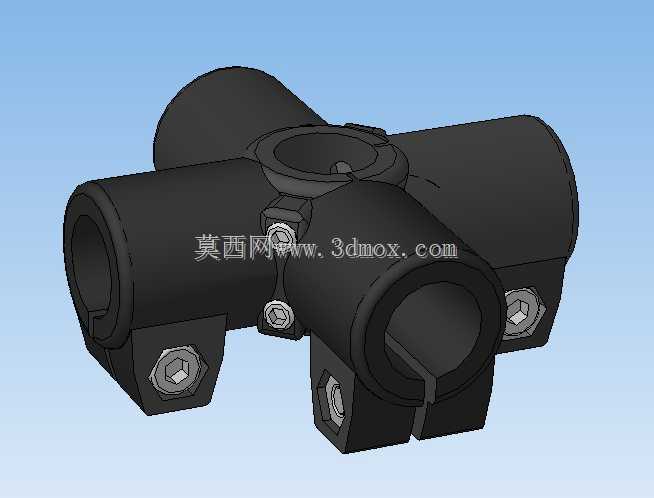

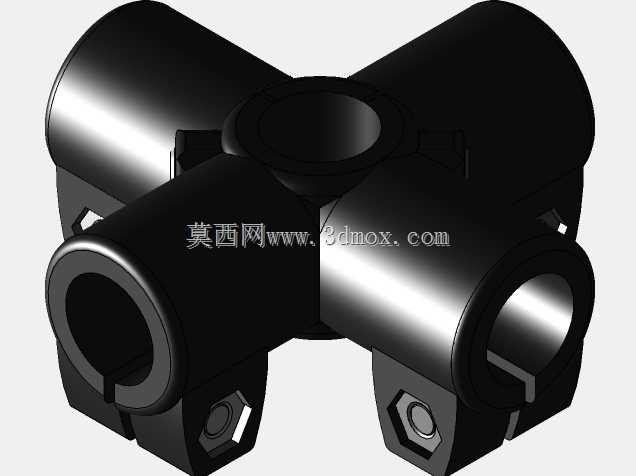

　　从结构设计逻辑来看，这款接头采用了分体对夹式的结构思路，整体以十字正交的主体为核心，五个接口分别对应空间中正交的五个方向——四个水平方向呈90度均匀分布，第五个接口垂直于水平十字面布置，每个接口位置都设计了开口式的夹紧槽，配套六角锁紧螺栓实现抱紧力的施加。不同于传统粘接、螺纹旋接的管路接头，这种对夹抱紧的安装方式不需要对管路端部做螺纹加工、涂胶粘接预处理，现场安装时只需要将对应管路插入接口的定位深度，再依次拧紧每个接口位置的锁紧螺栓，就能通过夹紧槽的收缩变形抱紧管路外壁，安装效率远高于传统拼接式接头，后期如果需要调整管路位置、拆解维护，只需要松开对应螺栓即可操作，不会对管路本体造成不可逆的损伤。

　　在安装边界与尺寸适配方面，这款接头的每个接口的内孔直径严格匹配25mm外径的管路公差，接口的插入深度设计为32mm，足够的插接长度可以保证管路插入后不会出现径向晃动，避免管路受侧向力时从接头中脱出。每个夹紧槽的开口宽度设计为3mm，当螺栓拧紧时，夹紧槽的收缩量可以覆盖±0.3mm的管路外径公差，即使不同批次的管路外径存在小幅偏差，也能通过螺栓的拧紧行程实现可靠抱紧，不会出现因为管路尺寸略小导致夹不紧、或者尺寸略大插不进去的问题。接头主体的相邻接口之间做了圆弧过渡处理，没有尖锐的应力集中棱角，既可以避免安装过程中划伤操作人员，也能降低长期使用过程中应力集中导致的主体开裂风险，所有螺栓安装位都设计了内凹的沉台，螺栓拧紧后头部不会突出接头主体外表面，不会和周边布设的其他管线、结构件产生干涉。

　　实际应用中，这款接头可以用在小型净水设备的内部管路节点、车间压缩空气支路的五向分流位置、实验室气路的桌面端节点、农业灌溉系统的支路分流位置，也可以作为轻型框架的结构连接件使用——当用25mm圆管搭建小型设备机架、置物框架时，这款五向十字架可以直接作为框架的节点连接件，不需要额外焊接或者搭配其他角件，就能实现五个方向圆管的刚性连接，搭建的框架拆卸方便，可以反复拆装重组，适配临时测试台架、可移动设备支架的快速搭建需求。在密封性能的适配设计上，每个接口的内壁都预留了环形的密封圈安装槽，使用时可以根据输送介质的需求搭配对应材质的O型密封圈，不管是输送低压气体、常温清水还是无腐蚀性的流体，都能保证接口位置的密封可靠性，不会出现渗漏问题。

　　从结构强度的设计考量来看，接头主体的壁厚设计为4mm，搭配螺栓锁紧后的夹紧力，可以承受最高1.0MPa的管路内部压力，完全覆盖常规低压流体输送、气路系统的压力需求，五个接口的交汇核心位置做了局部加厚处理，避免多管路同时受力时核心位置出现开裂，每个夹紧耳的厚度设计为6mm，螺栓拧紧过程中不会出现夹紧耳断裂、变形的问题，配套的螺栓采用标准外六角头，现场安装只需要普通开口扳手或者套筒就能操作，不需要特殊的专用工具，降低了现场安装的工具要求。不同于一体注塑成型的五通接头，这种分体夹紧式的结构对管路的圆度公差容忍度更高，即使是成本较低的挤出成型硬管，存在轻微的圆度偏差，也能通过夹紧结构的自适应变形实现可靠抱紧与密封，不会因为管路圆度不足出现渗漏、松脱的问题。
