直径80mm冲压模具用模下缓冲组件

　　在冲压生产线的模具工位布局中，模下区域的缓冲结构是保障冲压作业稳定性、延长模具使用寿命的核心配套部件，这款直径80mm的模下缓冲组件，主要适配公称压力在中等区间的冲压设备模座下方安装位，承担冲压行程末端的动能吸收、回程缓冲以及模具合模过程中的刚性冲击消解作用。从实际应用场景来看，这类缓冲组件常部署在连续模、单工序冲裁模、浅拉伸模的下模座与设备工作台面之间，尤其是针对薄板冲压、精密端子冲压这类对合模精度、冲击振动控制要求较高的工位，缓冲组件的性能直接影响冲压件的断面质量、模具刃口的磨损速率以及设备床身的疲劳损耗速度。

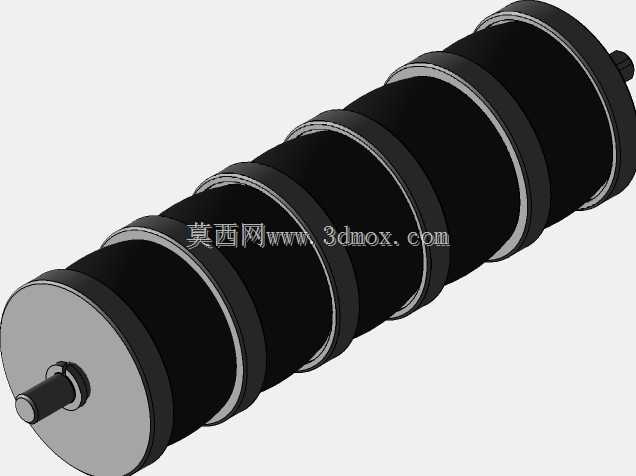

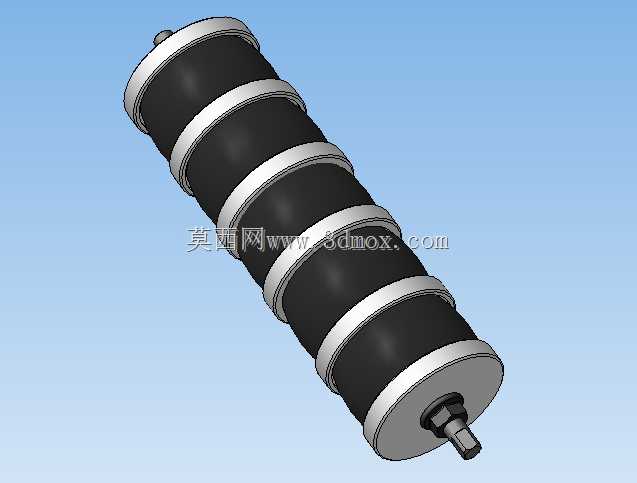

　　从功能特性上看，这款缓冲组件采用多段环形弹性体叠加的结构形式，区别于传统单块聚氨酯缓冲垫的设计，多段分隔的弹性结构可以让缓冲力的释放更具线性特征，不会出现单块缓冲垫受压后期刚度陡增、缓冲失效的问题。组件两端的金属端盖采用车削加工成型，与中间的弹性体段通过金属箍环实现径向限位，避免长期受压后弹性体出现径向蠕变、错位脱出的问题，端部伸出的连接轴头可以直接插入下模座预设的定位孔中，不需要额外设计复杂的安装固定结构，现场换装时仅需要对准定位孔放置即可，大幅缩短模具维护、配件更换的停机时间。

　　设计思路上，这款缓冲组件的核心考量是平衡缓冲行程、承载能力与安装空间的矛盾：常规冲压模下的安装预留空间十分有限，尤其是中小型连续模的下模座下方，留给缓冲部件的安装高度、径向尺寸都有严格限制，80mm的外径尺寸可以适配绝大多数160吨以下冲压设备的模座安装槽位，多段弹性体的分段设计可以在有限的高度尺寸内，获得更长的有效缓冲行程，相比同尺寸的单块缓冲垫，有效缓冲行程可以提升30%左右，能够更好地吸收滑块下行末端的剩余动能，避免模具上下模发生刚性碰撞。同时金属箍环的设计除了限位弹性体之外，还可以对弹性体的径向膨胀形成约束，让弹性体的受压变形始终保持在轴向方向，避免长期反复受压后弹性体出现鼓包、开裂的问题，延长配件的使用寿命。

　　从安装边界与尺寸适配角度来说，这款缓冲组件的外径严格控制在80mm，安装时需要保证下模座定位孔与设备工作台面的同轴度偏差不超过0.1mm，避免缓冲组件受压时出现偏载，导致局部应力过大提前损坏。组件的总高度可以根据模具的闭模高度需求进行适配调整，通过增减中间弹性体段的数量，可以匹配不同闭模高度的模具安装需求，不需要单独定制不同高度的缓冲件，提升了配件的通用适配性。端部的连接轴头采用标准的六角配合段，既可以插入定位孔实现径向防转，也可以在需要的时候通过螺母锁紧实现与模座的刚性连接，适配不同的安装固定需求。在实际冲压作业过程中，当滑块带动上模下行接触料件之前，缓冲组件会先接触到预设的承压面，随着滑块继续下行，弹性体段逐步被压缩，将滑块的剩余动能逐步转化为弹性体的内能耗散掉，当滑块到达下死点时，缓冲组件的压缩量刚好到达设计行程，不会出现过压导致弹性体损坏的问题；当滑块回程时，弹性体储存的弹性势能会缓慢释放，带动下模相关脱料结构平稳复位，不会出现突然弹起导致料件移位、模具部件磕碰的问题。

　　相比传统的弹簧缓冲结构，这种弹性体叠加式的缓冲组件运行噪音更低，不会出现弹簧长期使用后疲劳断裂、缓冲力衰减的问题，同时缓冲力的曲线更平缓，不会出现弹簧初始刚度小、后期刚度陡增的问题，对于精密冲压作业来说，能够更好地保障合模过程的压力稳定性，减少冲压件的毛刺、变形等不良问题。在日常维护中，只需要定期检查弹性体段是否有开裂、永久变形的情况，单独更换损坏的弹性体段即可，不需要整体更换整个缓冲组件，能够降低生产现场的配件维护成本。
