带安装支架的输送线辊道承载组件

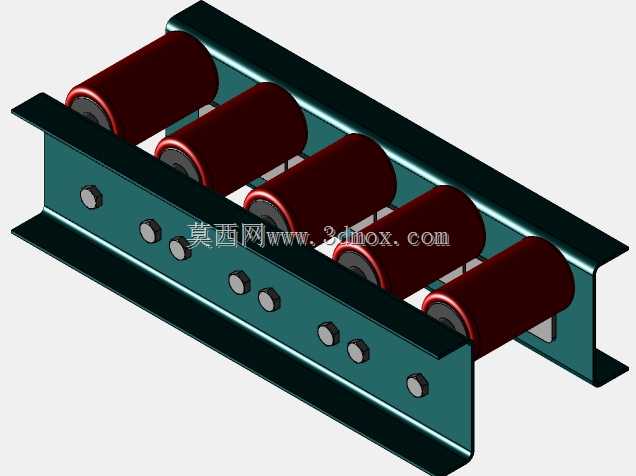

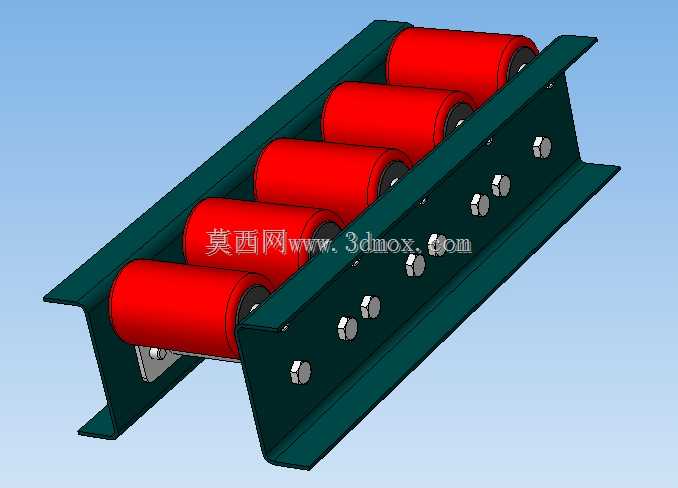

　　在车间物料转运、自动化生产线工件流转、仓储分拣线的货件输送场景里，辊道是承担平直段物料承载与输送的核心部件，这套辊道组件的设计完全围绕重载输送场景的刚性需求展开，没有冗余的装饰结构，所有结构尺寸都匹配常规输送线的安装接口。从结构布局来看，组件采用双侧槽钢式安装支架作为承载基体，支架的翼缘结构直接适配常规输送线机架的安装面，不需要额外加工转接板就能完成固定，辊道截面尺寸为h=100x360mm，这个尺寸边界刚好适配宽度350mm以内的箱装物料、工装托盘以及小型机加工件的输送需求，安装时只需要在支架翼缘预留的螺栓孔位穿入紧固件，就能和前后段输送线完成对接，不需要现场二次配焊调整位置。每根输送辊子都采用两端轴头固定的方式安装在支架立板上，

　　轴头与支架的连接位置预留了调整间隙，安装时可以通过调整轴头的固定位置来保证所有辊子的上母线处于同一水平面，避免输送过程中出现物料卡滞、跑偏的问题，辊子表面采用圆柱面设计，和物料接触时为线接触形式，滚动阻力小，不管是动力输送线搭配链轮、同步带驱动，还是无动力输送线靠人力推送物料，都能保证物料平稳移动。设计时特意将支架的立板做了加厚处理，相邻辊子的轴孔位置都做了局部加强，避免长时间承载重载物料时出现支架变形、辊子轴线偏移的问题，五根辊子的排布间距经过计算，刚好保证常规尺寸的托盘输送时至少有三根辊子同时接触承载，不会出现物料端头下沉卡入辊缝的情况。在实际产线应用里，这类辊道组件可以直接作为输送线的平直段单元使用，

　　也可以多组拼接组成长距离输送通道，支架侧面预留的螺栓孔位还可以按需安装导向条、检测传感器支架、挡停机构等附属配件，不需要额外在支架上钻孔焊接，能大幅缩短现场安装调试的周期。辊子的转动部位采用内置轴承的结构，转动顺畅噪音小，日常维护只需要定期在轴头位置加注润滑脂即可，不需要整体拆解组件，维护成本很低。从安装边界来看，组件的整体宽度控制在380mm以内，安装高度从支架底面到辊子上母线的尺寸和常规轻型输送线的标准段高度一致，替换老旧辊道段时不需要调整前后线体的高度，能直接完成替换适配，不管是新线搭建还是旧线改造都能适用。在加工制造环节，支架采用板材折弯成型后做表面喷涂处理，防锈能力强，适合车间多粉尘、少量切削液飞溅的工作环境，辊子采用无缝钢管加工后做表面防锈处理，耐磨性能好，长时间输送金属工件也不会出现表面过度磨损影响输送精度的问题。
