双行程交叉滚轮式线性导轨结构

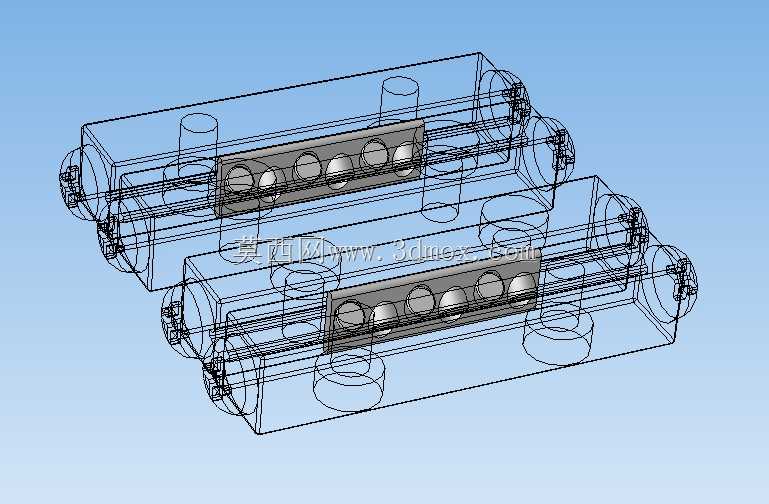

　　在精密检测工位、小型自动化装配模组、光学调整平台这类对导向精度、运行平顺性有较高要求的场景里，常规滚珠直线导轨的预压调整难度、侧向承载短板往往会给设计选型带来限制，交叉滚轮式线性导轨的结构方案，恰好能填补这类轻载高精度直线运动场景的选型空白。这套导向结构采用交叉排布的滚轮作为滚动体，相邻滚轮的轴线呈90度垂直交错布置，相比同规格滚珠导轨，滚轮与导轨滚道的接触形式为线接触，额定动载荷、抗倾覆力矩表现更优，同时滚动体在循环过程中不存在滚珠之间的相互碰撞摩擦，低速运行时的爬行抑制效果更好，能满足微米级进给的平稳性要求。从结构设计逻辑来看，这套导轨的滑块采用分体式锁紧结构，滚轮组预装在滑块保持架内，保持架上预留了统一的润滑脂注油通道，

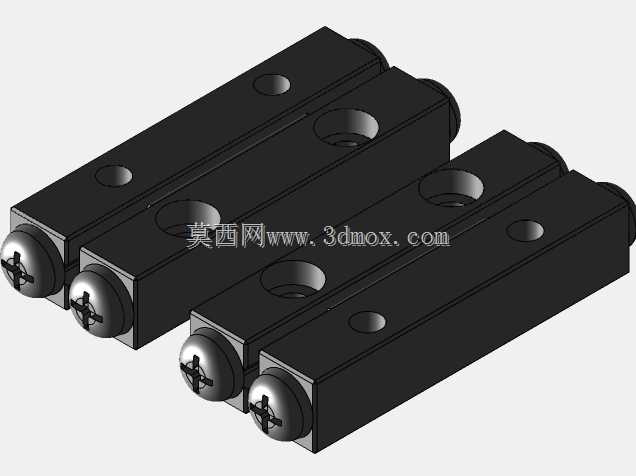

　　每个滚轮的销轴位置都设计有微小的预压调整间隙，装配时可以通过调整侧压块的锁紧力，统一调整所有滚轮与导轨滚道的贴合预紧量，既可以根据使用场景选择零预压的低阻尼状态适配高速轻载往复动作，也可以调整到轻预压状态消除配合间隙，适配高精度定位的工位需求。导轨本体采用矩形截面的成型基材，四个侧面都加工有与滚轮匹配的V型滚道，单根导轨可以同时适配两个滑块独立运行，也可以根据行程需求拼接多段导轨，拼接位置设计有定位销孔，拼接后滚道的接缝阶差控制在0.002mm以内，不会对滚轮的顺畅滚动造成卡滞。这次呈现的两款规格分别对应2mm和30mm的有效行程，2mm行程款主要适配精密微调场景，比如光学镜头的焦距调整、检测探针的微进给动作，整体外形紧凑，

　　滑块端面预留了M2的标准安装螺孔，安装基准面的平面度要求控制在0.005mm以内，安装时不需要额外加工复杂的定位槽，直接通过端面螺孔锁紧在安装基板上即可；30mm行程款则适配短行程的往复取放动作，比如小型贴装头的上下导向、检测工位的工件避让动作，滑块侧面设计有感应触发凸台，方便搭配槽型光电开关实现行程两端的限位与原点定位。在安装边界的设计上，两款导轨的导轨安装孔都采用沉孔设计，沉孔深度刚好覆盖内六角螺丝的头部高度，安装后螺丝头部不会突出导轨基准面，不会对滑块的运行行程造成干涉；滑块的最大外轮廓宽度比导轨本体宽度单边宽出2.5mm，设计安装位时只需要预留单边3mm的避让空间即可，不需要额外扩大安装槽的尺寸。滚道表面采用淬硬处理，

　　表面硬度达到HRC58-62，淬硬层深度不小于0.8mm，长期往复运行的磨损量极小，正常维护条件下的导向精度保持周期能达到上万小时。滚轮采用轴承钢材质加工，内部集成微型深沟球轴承，滚轮外圈加工有与导轨V型滚道匹配的锥面，滚动过程中锥面与滚道完全贴合，不会出现点接触带来的应力集中问题，即使承受一定的侧向偏载，滚轮也不会出现偏磨、卡滞的情况。在实际选型应用时，这类交叉滚轮导轨不需要搭配额外的导向附件，单根导轨即可承受径向、反径向、左右侧向四个方向的载荷，相比需要双导轨平行安装的方案，能大幅缩小安装空间，降低安装面的加工精度要求，尤其适合空间受限的小型自动化设备、桌面级精密仪器的导向结构设计。建模过程中对滚轮的交错排布角度、保持架的循环槽尺寸、滚道的接触角都做了1:1的还原，每个滚轮都保留了独立的旋转自由度，可直接用于运动仿真验证，也可以直接导出工程图标注加工公差，用于实际零件的加工生产。
