三菱HF-JP503_B交流伺服电机三维结构

　　在自动化产线的进给轴驱动、数控机床的主轴位置控制、工业机器人关节动力输出这类对位置精度、转速响应有严苛要求的场景里，交流伺服电机始终是核心执行部件，本次呈现的HF-JP503_B型号伺服结构，完全按照量产实物的装配关系完成三维建模，可直接用于设备布局校核、运动仿真干涉检查、配套安装座的结构设计参考。从实际工程应用的角度看，这类中大功率交流伺服电机常被用在包装机械的牵引辊驱动、电子制造设备的贴装头位移驱动、物流分拣线的精准摆轮控制场景，相比普通异步电机，它自带的位置反馈结构可以实现微米级的定位精度，转速波动控制在极小范围内，能满足频繁启停、正反转切换的工况需求。

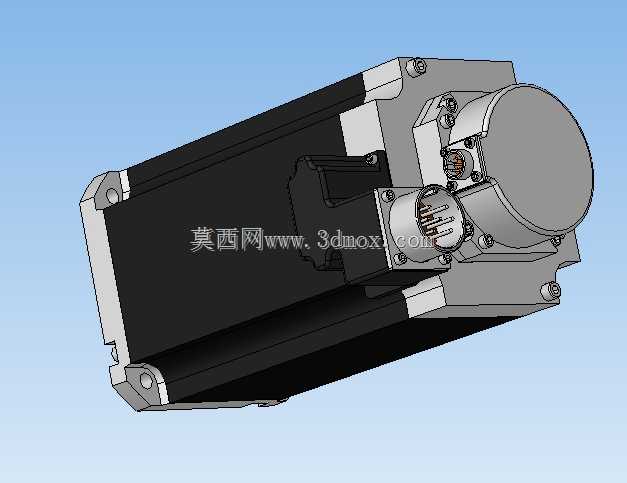

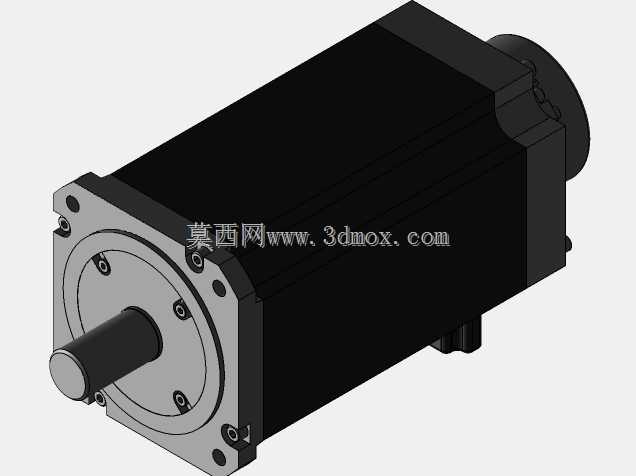

　　建模过程中优先还原了实际安装的边界约束：电机主体的定子外壳采用方形切角的铸铝结构，四个角预留的安装沉孔位置、孔距公差完全匹配实物安装尺寸，设计配套安装法兰时可以直接提取模型的安装面坐标，不用反复核对二维样本的尺寸标注，能大幅减少选型阶段的校核工作量。输出轴端的轴径、键槽尺寸、轴伸长度都按照实物参数还原，不管是搭配同步带轮、行星减速器还是联轴器，都能直接在装配环境里完成配合，提前排查轴伸长度不足、键槽位置干涉这类常见的设计问题。电机尾部的编码器防护壳、侧面的动力连接器与信号连接器结构都做了精细化建模，连接器的插针排布、安装卡扣位置都和实物一致，在做设备走线布局时，可以直接模拟线缆弯折半径，避免实际装配时出现线缆长度不足、连接器和周边结构件磕碰的问题。

　　从结构设计思路来看，这款伺服电机的外壳散热筋布局做了针对性优化，沿电机轴向布置的平行散热筋，既可以提升壳体的结构刚性，又能在电机运转时通过转子自带的风叶形成轴向风道，带走定子绕组产生的热量，建模时保留了散热筋的完整轮廓，在做设备热仿真分析时，可以直接导入模型计算散热面积，评估不同安装环境下的电机温升情况。电机端盖和主体的连接螺栓位置、密封槽结构也做了还原，能清晰看到内部定子、转子、编码器的装配层级，对于需要做电机拆解教学、维修工艺仿真的场景，这个模型可以直接生成爆炸视图，清晰展示每个部件的装配顺序。

　　在设备布局设计阶段，这个模型的外形包络尺寸完全还原实物，能帮助工程师提前确认电机安装后和周边导轨、拖链、防护板的安全距离，尤其是在一些安装空间紧凑的设备里，比如多轴联动的雕铣设备、窄空间布置的协作机器人关节，提前导入三维模型做空间校核，能避免实际加工完安装板后才发现电机和周边结构干涉的问题，减少返工成本。电机的出线方向做了可调整的结构还原，侧面的连接器座可以根据实际安装需求旋转90度调整出线方向，适配不同的走线方向需求，在做三维布线时可以灵活调整线缆走向，优化设备内部的走线布局。另外，模型上的油封安装位、轴承装配位都做了细节还原，对于需要做电机寿命仿真、故障模拟的场景，可以直接提取配合面的尺寸参数，设置对应的接触约束，完成更贴近实际工况的仿真分析。
