HK-ST202AW型三菱直流伺服电机结构

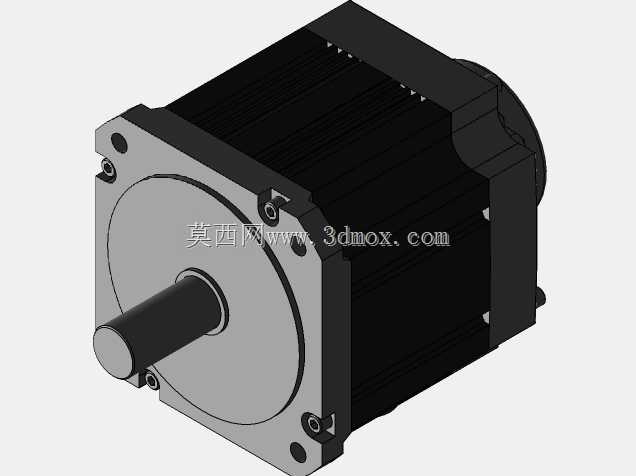

　　在自动化产线的进给轴、数控设备的位置控制单元、精密检测平台的位移驱动场景里，这类直流伺服电机是闭环控制链路里的核心执行端，区别于普通异步电机的开环运行逻辑，它需要配合编码器完成位置、转速、转矩的三重闭环反馈，才能实现微米级的定位精度与毫秒级的动态响应。从结构设计逻辑来看，这款电机的本体采用了方形叠片壳体搭配轴向散热筋的布局，壳体表面的纵向筋条并非装饰结构，而是在不增加整体安装占位的前提下，扩大了壳体与空气的接触面积，适配连续高负载运行时的自然散热需求，避免绕组温升过高导致的退磁或绝缘老化问题。输出轴端采用了标准的圆柱轴伸搭配键槽结构，可直接通过联轴器连接滚珠丝杠、同步带轮或者行星减速机，轴伸的同轴度公差控制在0.02mm以内，

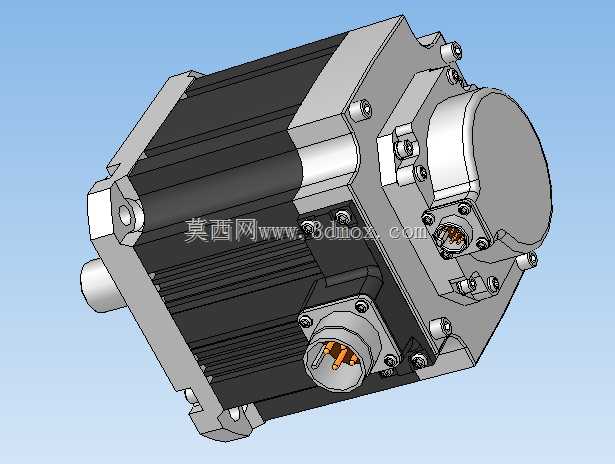

　　能有效降低高速运转时的径向跳动，减少传动链路的振动传递。电机尾部的编码器仓做了独立的密封结构，端盖通过内六角螺栓周向固定，配合密封胶圈阻挡车间环境里的切削液雾气、金属粉尘侵入编码器码盘，避免信号读取误差引发的定位漂移。侧面的两个航空插头分别对应动力供电与编码器信号传输，插头接口做了防呆定位设计，安装时无需反复对位，插合后通过卡扣锁紧，能承受设备运行时的振动拉扯，避免接线松脱导致的设备报警。从安装边界来看，这款电机的法兰安装面采用了标准的止口定位结构，止口的配合公差选H7/js6过渡配合，安装时只需将止口嵌入设备安装板的定位孔，再通过四个周向布置的螺栓锁紧即可完成定位，不需要额外做同轴度校准，能大幅缩短现场装配的调试周期。

　　电机本体的轴向长度控制在紧凑范围内，在多轴排布的自动化设备里，相邻轴的电机不会出现安装干涉，适配狭小空间内的密集驱动布局。实际选型应用时，需要注意输出轴的径向负载上限，当搭配同步轮做传动时，要计算皮带张紧力带来的径向载荷，避免超出轴承的额定负载导致轴承提前磨损；如果搭配减速机使用，要确认减速机的输入轴径与电机轴伸尺寸匹配，同时核算转动惯量比，确保负载惯量与电机转子惯量的比值控制在合理区间，保证动态响应时不会出现过冲或者振荡。绕组部分采用了集中式绕线工艺，相比分布式绕线能有效降低铜损，提升低速运行时的转矩平稳性，在低速大转矩的应用场景下，比如物料搬运的顶升机构、精密装配的压装单元，不会出现低速爬行的问题。

　　后端盖的轴承选用了深沟球轴承搭配止推轴承的组合结构，既能承受径向的传动负载，也能承受轴向上的少量窜动载荷，适配带轴向负载的直连传动场景。外壳的防护等级达到IP54以上，可适配普通工业车间的安装环境，无需额外加装防尘防护罩，在有少量切削液飞溅的数控车床、加工中心的刀库驱动场景下也能稳定运行。设计建模时，所有的安装孔位、止口尺寸、轴伸参数都严格按照原厂样本的尺寸链做公差匹配，每个螺栓孔的位置度、安装面的平面度都做了对应约束，导入装配体时可直接完成配合约束，不需要反复调整尺寸，能直接用于设备的整机布局干涉检查、安装板的开孔出图，也可用于虚拟调试时的驱动部件动作仿真，模拟电机运转时的空间运动范围，避免设计阶段出现结构干涉问题。
