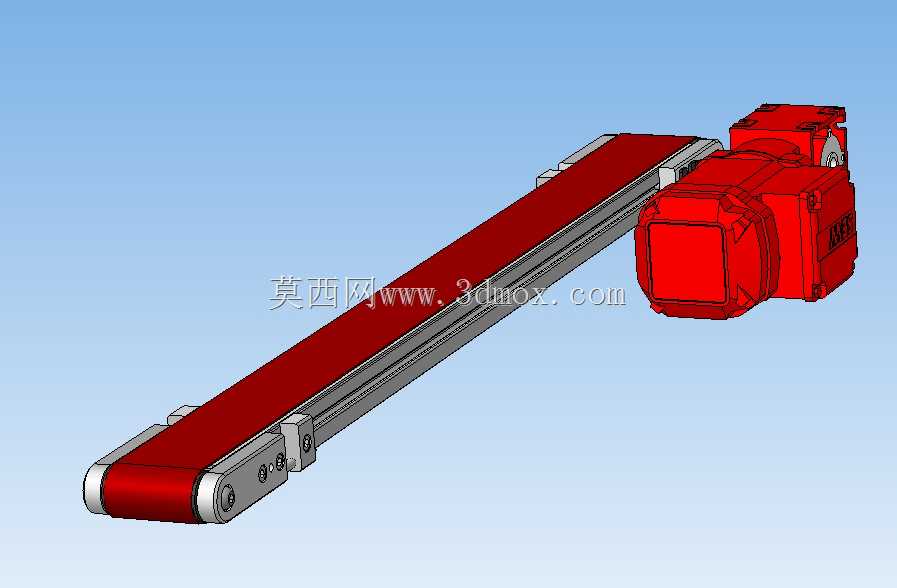

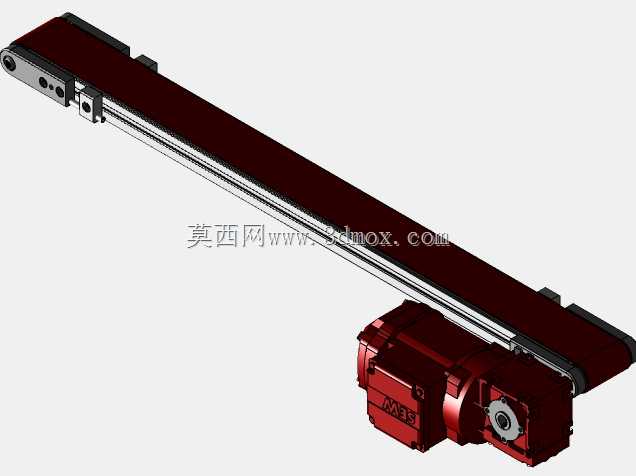

75x1000规格紧凑型端驱皮带输送机构

　　这款输送结构的设计初衷，是为小型自动化产线的工位间物料转运提供紧凑可靠的输送方案，常见于3C电子零部件装配线、小型五金件分拣工位、包装线前段进料环节，适配重量较轻、底面平整的散件或工装托盘输送，在空间局促的桌面式自动化设备中也可作为工件移载单元使用。从结构布局来看，采用端部驱动的布置形式，驱动单元集成在输送段的一端，没有额外的外置传动座外凸结构，能最大化压缩设备整体占用空间，适配狭窄的安装工位。主体框架采用一体式挤压铝型材作为承载主梁，型材槽道直接用于安装导轨、张紧机构与侧边护板，无需额外焊接加工件，既降低整体自重，也能保证框架的直线度与长期使用的结构稳定性，铝型材表面的阳极氧化层也能适配车间内的切削液、少量油污的使用环境，

　　不会轻易出现锈蚀掉漆的问题。输送载体选用平皮带结构，相比链板、辊筒输送形式，平皮带的接触面平整，不会对输送工件的底面造成刮擦，运行过程中噪音更低，运行速度可通过配套驱动的调速范围灵活调整，适配不同节拍的产线需求。皮带的张紧机构集成在从动端的辊筒安装座上，通过两侧的调节螺栓即可调整皮带张紧度，同时修正皮带运行中的跑偏问题，日常维护不需要拆解主体框架，仅需松开侧边护板的固定螺丝即可完成张紧调整与皮带更换作业。端部集成的驱动单元采用直连式减速电机，电机输出轴直接与主动辊筒连接，省去了同步轮、链条这类中间传动环节，既减少了传动过程中的功率损耗，也消除了中间传动件带来的回程间隙，保证输送启停的位置精度，对于需要配合视觉检测、

　　机械手取放料的工位，这种直驱结构的重复定位精度更能满足工位配合要求。从安装边界来看，这款输送结构的主体输送段宽度为75mm，有效输送长度为1000mm，整体高度可根据配套的支脚选型进行调整，若直接集成在设备台面上，可取消底部支脚，通过铝型材侧面的安装槽直接与设备机架锁附固定，安装孔位可根据现场对接需求灵活调整，不需要对主体结构做二次加工。在实际选型应用中，需要注意输送工件的单重不应超过平皮带与驱动电机的额定负载，若输送带有油污、水渍的工件，可更换对应的防滑或耐油皮带材质，主体框架的安装基准面需要保证水平度，避免长期运行中出现皮带单侧磨损的问题。设计过程中，辊筒的两端采用密封式深沟球轴承，既能承受径向的皮带张紧力与工件负载，

　　也能阻挡车间内的粉尘、碎屑进入轴承内部，延长辊筒的维护周期，主动辊筒表面做滚花处理，增大与皮带接触面的摩擦力，避免大负载启动时出现皮带打滑的问题。侧边护板采用薄钢板折弯成型，高度略高于皮带输送面，可防止输送过程中小型工件从侧边滑落，护板与主体框架采用卡扣加螺丝的固定形式，清理皮带表面积攒的碎屑时可快速拆卸。这款输送结构没有多余的冗余设计，所有零部件均采用行业通用的标准件规格，后期维护更换配件不需要定制特殊加工件，能有效降低设备的全生命周期使用成本，在多工位拼接的长距离输送线中，也可将多段同规格的输送单元首尾对接，通过统一的控制信号实现同步运行，适配不同长度的产线布局需求。
