槽钢支架式五辊输送辊道结构

　　在冶金轧线、板材加工、仓储物流分拣、重型工件转运的产线布局里，辊道是衔接各工序节点的核心承载输送部件，这套五辊排布的辊道结构，主要针对截面宽度适配范围内的平直工件做水平方向的无动力或动力辅助输送，可承接上游工序输出的板件、型材、工装托盘，依靠辊筒的转动降低工件移动时的摩擦阻力，减少工件底面在转运过程中的划伤，同时保证工件输送过程中的行进方向稳定，不会出现偏斜卡滞的问题。

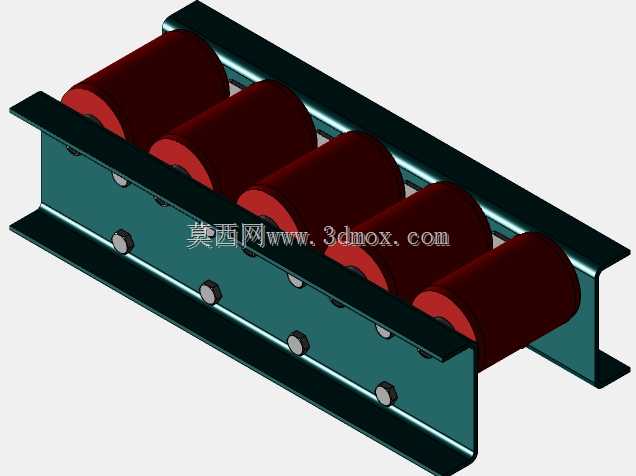

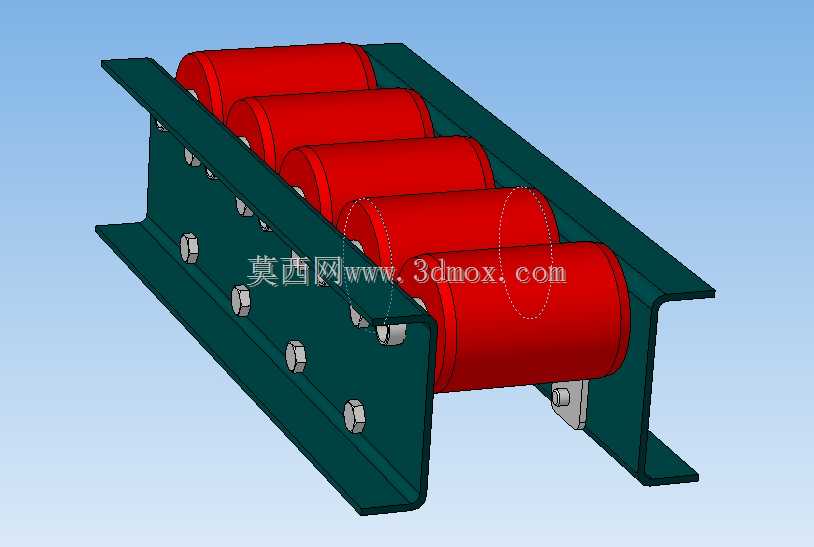

　　从结构设计逻辑来看，这套辊道采用双侧槽钢作为主承载支架，槽钢的翼缘结构既可以为辊筒轴端提供充足的安装定位面，也能依靠自身的截面惯性矩抵抗长距离布置时的支架挠度变形，避免多段辊道拼接时出现接缝高低差导致的工件跳动。辊筒沿槽钢长度方向等距排布，五根辊筒的轴端均通过螺栓紧固件固定在槽钢腹板的预设安装孔位上，安装孔位的同轴度公差在建模时做了严格约束，保证每根辊筒的轴线都处于同一水平面上，且与输送方向保持垂直，避免工件输送时出现侧向滑移。辊筒采用圆柱直筒结构，表面做光滑处理，接触工件时不会产生局部应力集中压伤工件表面，相邻辊筒的间距设置参考了常规输送工件的最小长度尺寸，保证工件在输送过程中始终有至少两根辊筒提供支撑，不会出现工件端头卡入辊缝的情况。

　　尺寸边界上，这套辊道的截面高度为100mm，截面总宽度为370mm，这个尺寸参数适配多数中小型加工设备的出料口高度，可直接与剪板机、折弯机、小型轧机的出料端对接，不需要额外做高度调整的过渡支架。安装时双侧槽钢的底部翼缘可直接通过膨胀螺栓或焊接方式固定在设备基座或者地面预埋钢板上，支架外侧预留的螺栓孔位也可加装侧挡条、检测传感器安装支架、驱动电机安装座等扩展配件，适配不同产线的定制化需求。

　　在实际工况适配性上，这种槽钢式辊道的维护成本极低，单根辊筒出现磨损或者转动卡滞时，只需要拆卸轴端的固定螺栓即可单独更换辊筒，不需要拆解整个辊道支架，大幅缩短产线停机维护的时间。辊筒与支架之间的连接采用间隙配合加紧固件锁止的结构，既可以保证辊筒转动时的径向跳动量控制在合理范围内，也能避免长期运行后轴端松动导致的辊筒移位。如果需要将无动力辊道改造为动力输送结构，只需要在辊筒轴端加装链轮或者同步带轮，通过链条或者同步带连接驱动电机即可实现动力输送，不需要对原有支架结构做大规模修改，结构拓展性较强。

　　建模过程中对所有的紧固件、辊筒、槽钢支架都做了独立的零件建模，装配时严格按照实际装配顺序添加配合约束，还原了真实设备的装配关系，可直接用于产线布局的干涉检查、安装位置模拟，也可作为同类型辊道设计的参考原型，根据实际输送载荷、输送速度、工件尺寸调整辊筒直径、辊间距、槽钢规格等参数，快速衍生出适配不同工况的辊道结构。
