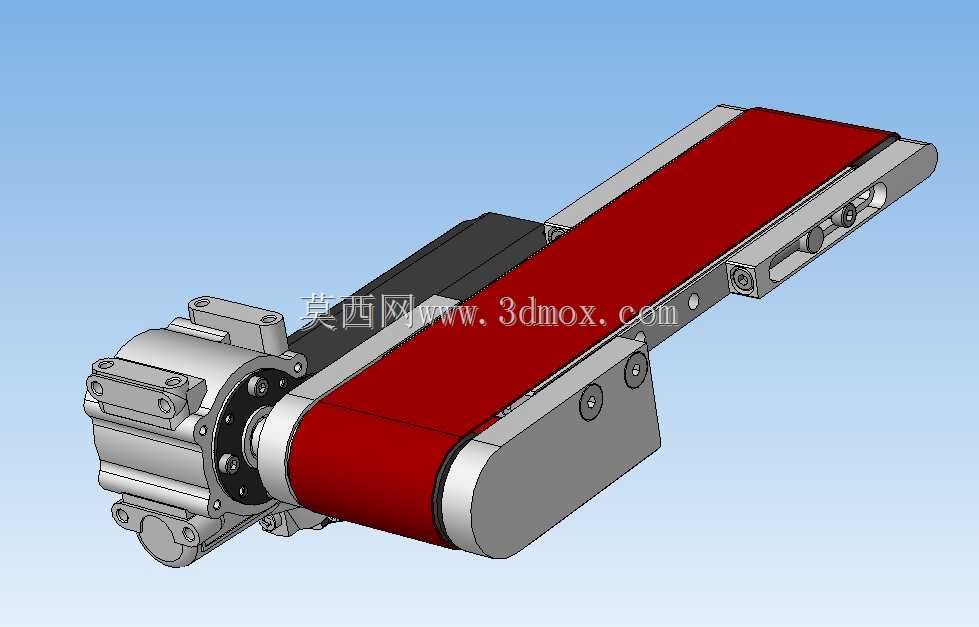

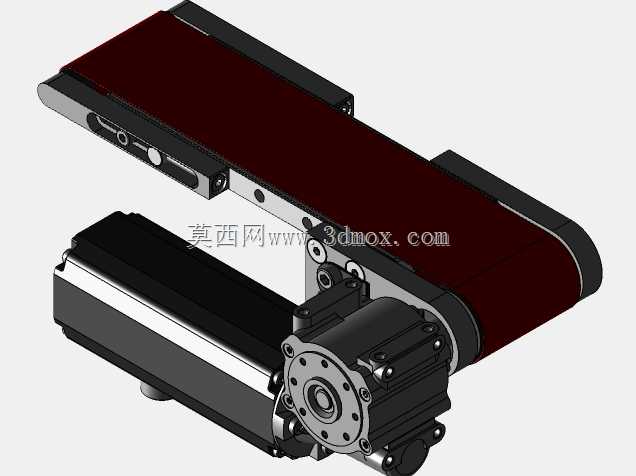

50x200mm工艺微型皮带输送装置

　　这款窄幅短行程皮带输送单元，在精密装配、小零件流转的产线场景里适配性极强，常见于电子元器件分选工位、小型五金件工序间传递、实验室样件输送这类对安装空间有严格限制的场景，相比常规宽度的输送线，它不需要预留大跨度的安装空位，甚至可以直接嵌入紧凑型工作台的台面间隙，完成相邻两个工位之间的工件传递，不会占用过多的操作空间。从功能实现来看，它采用侧装驱动的布局，驱动电机直接集成在输送单元的主动辊端，省去了额外的链传动或者带传动减速连接结构，既压缩了整体的横向安装尺寸，也减少了传动环节的功率损耗，日常运行时传动噪音更低，不需要频繁对中间传动部件做张紧维护。设计阶段优先考虑了窄幅输送的皮带跑偏问题，主动辊和从动辊都做了微小的腰鼓形加工处理，

　　配合两侧的导向挡边结构，即使长时间连续运行，红色PU输送皮带也不会出现向单侧偏移剐蹭机架的问题，不需要操作人员频繁停机调整皮带位置。它的有效输送宽度为50mm，有效输送行程为200mm，整体机架采用折弯钣金一体加工成型，两侧的安装基准面做了铣平处理，安装时可以直接通过侧面的沉头孔固定在设备机架或者工作台支架上，安装基准面的平面度控制在0.1mm以内，能保证输送面和对接工位的高度差控制在允许范围内，不会出现工件卡滞的问题。驱动端的安装座预留了标准的电机安装止口，适配常规的微型减速电机，后期如果需要调整输送速度，只需要更换对应速比的减速电机即可，不需要改动主体机架结构，维护替换的成本很低。从动辊端设计了螺纹张紧结构，

　　只需要调整端部的两个锁紧螺钉，就能完成皮带的张紧度调节，张紧行程预留了5mm，足够覆盖皮带长期使用产生的蠕变伸长量，不需要提前裁剪备用皮带。输送面的高度可以根据对接需求选配不同高度的安装支架，不过本身这款微型输送单元更多是直接集成在专用设备内部，作为设备的一个物料传递模块使用，比如在小型视觉检测设备里，它可以完成待检测小零件从进料位到检测位的短距输送，检测完成后直接把合格件传递到下一工位，不合格件则可以配合侧面的拨料机构完成剔除。在实际选型使用时，需要注意它的额定负载是针对小型轻质工件设计的，单段输送的工件总重量不宜超过5kg，适合输送尺寸小于40mm的小型零件，比如小螺丝、电子接插件、精密冲压小件这类工件，如果输送重量偏大的工件，

　　会导致皮带下凹，影响输送的平稳性，甚至会出现皮带和下方支撑板摩擦增大的问题，加速皮带的磨损。机架的两侧都预留了传感器安装槽，可以直接安装漫反射光电传感器，用来检测工件的到位情况，不需要额外焊接或者打孔安装传感器支架，能减少现场安装的加工工作量，适配自动化产线的快速搭建需求。皮带表面采用哑光红色PU材质，既具备一定的防滑性能，在视觉检测场景下也不会产生强反光干扰视觉成像，这也是很多检测设备选用这类窄幅红皮带输送单元的原因之一。整体结构没有多余的外露零部件，所有的传动部件都被防护罩覆盖，日常清洁时只需要擦拭皮带表面和机架外侧即可，不会有清洁死角，适合对洁净度有一定要求的装配车间使用。
