可移动可重构输送机支撑支架结构设计

　　在车间柔性生产布局调整、多工位物料转运输送的场景中，这类带移动功能的可重构输送机支架，主要用于承托皮带、辊筒类输送段的主体结构，解决传统固定式输送支架无法快速移位、适配不同输送高度与安装位的痛点。日常生产里，不少中小批量加工车间、装配线需要根据订单批次调整产线走向，或是临时增设输送段衔接不同加工工位，固定焊接的支架每次调整都需要切割、重新焊接找平，不仅耗时久，还容易破坏车间地面，移位后支架的安装精度也难以保证，这款支架的设计正是针对这类实际工况做的优化。

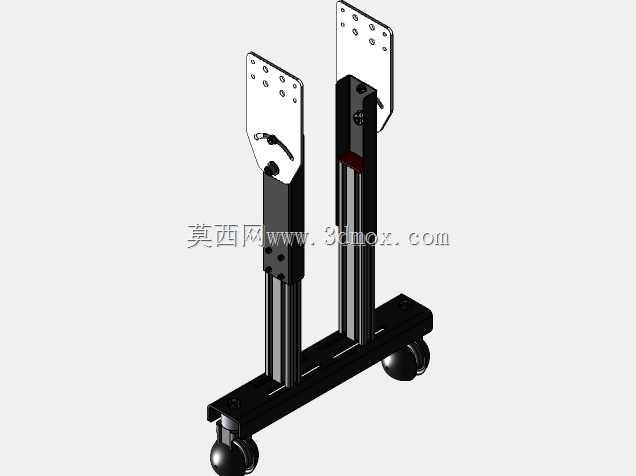

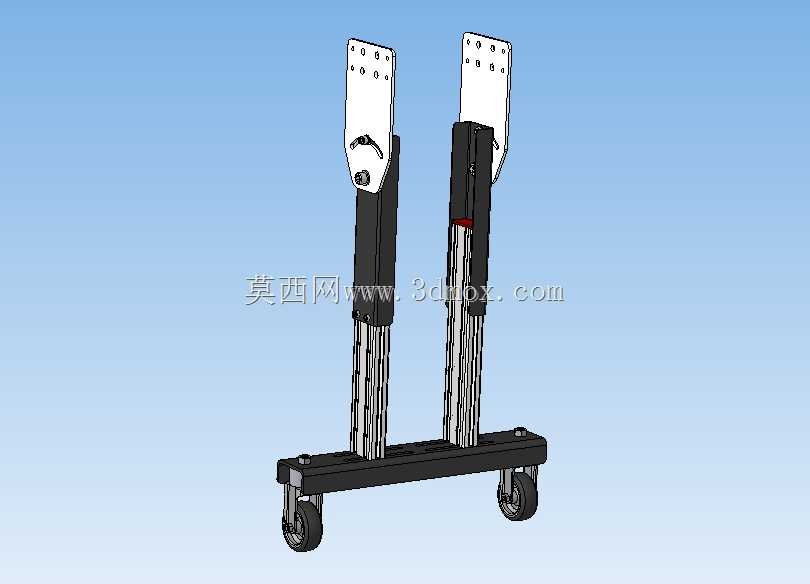

　　从功能特性来看，支架底部配置了四个带刹车的万向脚轮，单轮承载匹配常规轻型输送段的总重量，移动时只需松开刹车即可推动整段输送线移位，到位后踩下刹车即可锁定位置，避免输送作业时支架发生滑移。两根竖向的支撑立柱采用了伸缩式结构设计，内层立柱与外层套筒之间设置了锁紧机构，松开锁紧手柄即可调整立柱的伸出长度，以此适配不同高度的加工设备进料口、出料口对接需求，调整范围覆盖常规轻型输送线的常用安装高度区间，调整到位后扳下锁紧手柄即可靠抱紧力固定立柱位置，无需额外配打定位销，单人即可完成高度调整操作。立柱顶部的安装板开设有多组排布的安装孔，孔位间距匹配主流轻型输送机的侧梁安装尺寸，既可以适配标准宽度的输送段，也能通过选择不同孔位安装小幅调整输送段的固定位置，满足小范围的安装位偏差补偿需求，不需要现场重新扩孔修改。

　　设计思路上，这款支架没有采用复杂的非标定制结构，底部的横向连接梁采用标准矩形型钢焊接成型，保证底座的整体刚性，避免支架承托输送段后出现底座变形、立柱歪斜的问题；两根立柱对称布置在底座梁上，受力点落在脚轮的支撑范围内，避免移动时出现重心偏移倾覆的问题。锁紧机构采用偏心凸轮式的手柄结构，相比螺栓顶紧的锁紧方式，操作更快，锁紧力更稳定，长期使用也不会因为震动出现松脱的问题。顶部安装板与伸缩立柱采用刚性连接，安装板的平面度在加工时做了公差控制，保证输送段安装后不会因为安装面倾斜出现皮带跑偏、辊筒卡滞的问题。

　　从安装边界来看，底座的横向长度、纵向宽度控制在常规输送段的宽度范围内，不会超出输送段的侧边轮廓，多组支架并排布置时不会出现互相干涉的问题；脚轮的安装高度加上底座梁的厚度，决定了支架的最低支撑高度，而立柱的最大伸出长度决定了最高支撑高度，选型时可以根据输送段的总重量、需要的安装高度范围确认是否适配。安装时不需要在地面做预埋或者打膨胀螺栓，只要将支架移动到预设位置，锁定脚轮，调整好两根立柱的高度保证顶部安装面水平，再将输送段的侧梁与顶部安装板通过螺栓紧固即可完成安装。如果需要重构输送线路，只需要松开输送段与支架的连接螺栓，松开脚轮刹车，即可将支架与输送段一起移动到新的工位，重新调整高度找平后即可投入使用，整个过程不需要动火作业，也不需要破坏车间地面，适配频繁调整产线的柔性生产场景。

　　在实际使用中，这类支架尤其适合电子装配、小件五金加工、包装工位之间的物料输送，这类场景的产线调整频率高，输送的物料重量不大，对支架的移动灵活性、调整便捷性要求较高，相比固定式支架，这类可移动可重构的支架可以大幅减少产线调整的停机时间，降低产线改造的人工成本，同时支架本身的结构简单，维护方便，日常只需要定期检查脚轮转动是否顺畅、锁紧手柄的抱紧力是否足够，不需要复杂的保养流程。设计时也充分考虑了不同输送段的适配性，顶部安装板的孔位做了长圆孔与圆孔组合的设计，即使不同厂家的输送段安装孔位存在小幅偏差，也可以通过长圆孔的调节量完成适配，不需要额外加工转接板，进一步提升了支架的通用适配能力。
