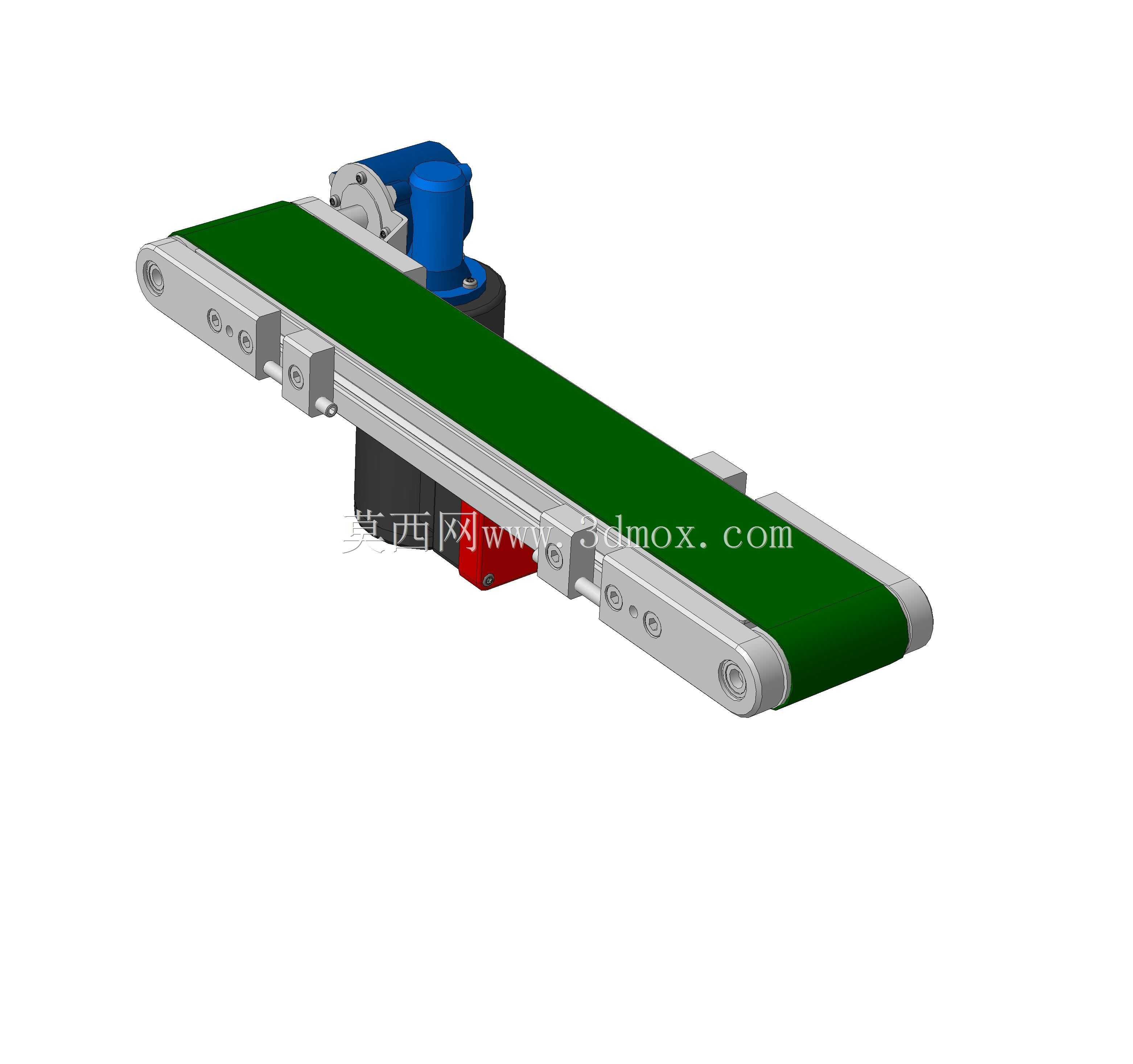

750mm行程小型绿色皮带输送设备

　　这款小型带式输送设备的有效输送长度为500mm，整体设备外形长度控制在750mm，整体宽度紧凑，适配狭窄工位的安装需求，安装时仅需预留设备本体长宽各加50mm的操作维护空间即可，无需额外开挖地基或搭建大型支撑框架，可直接通过机架底部的安装孔位锁付在工作台面、设备机架或者独立支架上，适配多种产线布局场景。

　　从实际应用场景来看，这类短行程小型皮带机多用于3C电子零部件的工序间流转，比如小尺寸注塑件的下料接驳、精密五金件的检测工位送料、包装环节的小盒物料短距传递，也可作为小型专机的配套出料机构，替代人工完成重复性的短距离物料搬运，降低工位间的人工传递劳动强度，同时避免人工取放物料带来的磕碰、污染问题，尤其适配洁净车间、小型装配工位的紧凑布局需求，不会占用过多产线空间。

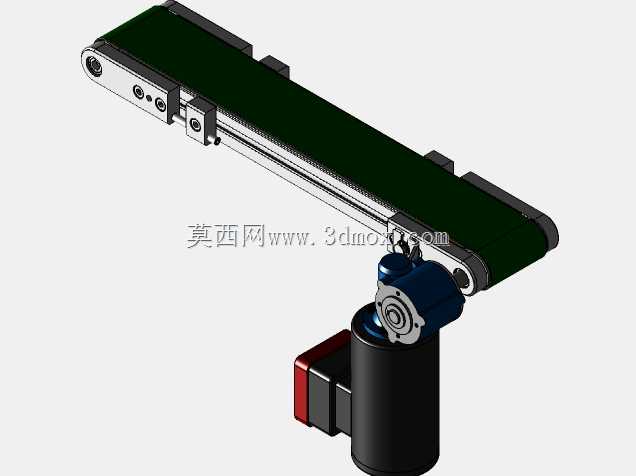

　　设备的功能设计围绕轻载短距输送的核心需求展开，驱动端采用侧装式减速电机直连驱动辊的结构，省去了中间链传动或者带传动的冗余结构，既压缩了设备整体宽度，也减少了传动环节的能量损耗与故障点，驱动辊与从动辊均采用两端带座轴承支撑的结构，转动阻力小，运行噪音低，适配长时间连续运行的工位需求。皮带采用绿色PVC防静电材质，表面平整摩擦力适中，既可以保证输送过程中物料不会出现打滑偏移，也能避免静电对精密电子元器件造成损伤，皮带张紧结构集成在从动辊两端的机架滑槽内，通过调节螺栓即可快速调整皮带张紧度，校正皮带跑偏问题，日常维护无需拆解整体机架，操作便捷。

　　机架主体采用铝合金型材拼接成型，兼顾结构强度与轻量化需求，整体重量较轻，单人即可完成设备的移位与安装调整，型材表面的阳极氧化层具备良好的防锈耐刮性能，适配车间多油污、多粉尘的使用环境，长期使用不会出现漆面脱落、锈蚀变形的问题。设备的侧边预留了传感器安装槽位，可根据实际使用需求加装光电传感器、行程开关，实现物料到位检测、启停联动控制，也可配套挡料机构、导向条完成物料的定位、分料功能，拓展性较强。

　　设计过程中重点考量了小型工位的适配性，将电机安装位置设置在设备进料端的侧下方，既不会干涉进料端的物料接驳，也避免了电机突出部分占用侧边的操作空间，设备整体高度可根据配套工位的高度差选配不同高度的支撑脚，支撑脚采用可调脚杯结构，可微调设备水平度，适应地面不平整的安装场景。输送速度可通过选配不同减速比的减速电机实现调整，常规配置下输送速度适配多数人工操作工位的节拍，也可根据需求搭配调速电机实现输送速度的无级调节，匹配不同产线的生产节拍。

　　从安装边界来看，设备进料端与出料端的辊筒端面与机架端面齐平，可直接与其他设备的出料口、工作台面实现无间隙接驳，不会出现物料卡滞在接驳缝隙的问题，设备底部的电气走线全部隐藏在机架型材的槽位内，外部无裸露线缆，既提升了设备整体的整洁度，也避免了生产过程中线缆被物料剐蹭、被工具勾扯带来的安全隐患。整体结构没有复杂的定制化异形零件，所有易损件均为通用标准件，后期更换皮带、轴承等配件时无需定制加工，可快速完成备件更换，减少设备停机维护的时间。
