底部驱动带式输送机配套铝型材支撑框架

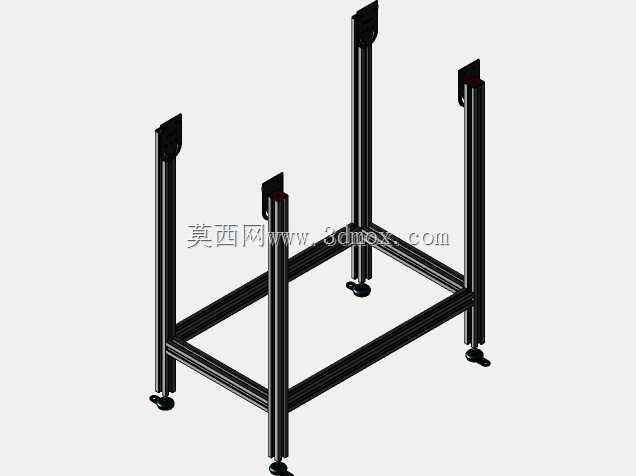

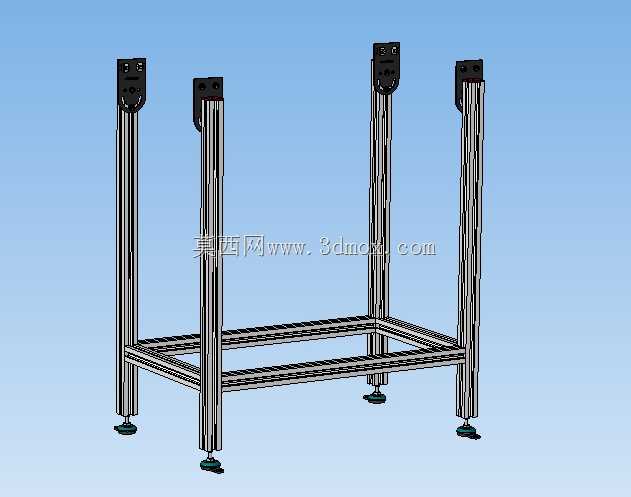

　　在轻工包装、电子组装、食品加工等行业的零散物料输送工位，底部驱动的窄幅带式输送机是衔接上下工序的核心输送单元，这类设备的支撑框架直接决定了整机运行的稳定性与长期负载下的结构精度，不同于顶部驱动或侧装驱动的输送设备，底部驱动结构将传动滚筒、张紧机构的受力点集中在机架下部，对框架的抗扭刚度、底部承重能力、立柱垂直度都有更严苛的工程要求。这套铝型材支撑框架是专为400mm带宽、1000mm机长的底部驱动带式输送机设计的承载结构，整体采用工业铝型材拼接成型，四根垂直立柱作为主要承重构件，底部通过矩形排布的横向型材连接形成稳定的底框结构，既可以分散底部驱动组件运行时产生的振动载荷，也能避免单侧受力导致的机架倾斜变形。从实际使用场景来看，

　　这类窄幅短机身输送机多用于车间内工序间的短距离物料转运，比如电子元器件组装线的工位间传料、小型包装件的工序衔接、五金零件加工后的出料输送，设备安装时不需要预埋地脚螺栓，依靠框架底部配置的可调脚杯即可完成地面调平，脚杯的调节行程可以适配车间地面±15mm以内的平整度误差，安装时不需要额外加工地面基础，大幅缩短产线搭建的现场施工周期。设计过程中，框架的立柱间距严格匹配400mm带宽的输送机机身安装尺寸，立柱顶部预留的安装接口可以直接固定输送机的两侧机身侧板，不需要额外加工转接件，横向连接型材的排布位置避开了底部驱动电机、传动滚筒的安装空间，不会出现结构干涉，同时底框的型材截面选型经过受力校核，

　　在承受整机自重加上100kg/m线载荷的工况下，框架中部的最大挠度控制在0.5mm以内，不会因为长期负载出现型材弯曲变形，避免输送带跑偏的问题。框架的铝型材采用标准欧标工业铝型材，所有连接位置采用配套的角件与内置螺栓锁紧，不需要焊接加工，所有构件都可以在组装现场完成拼接，后期如果需要调整输送机的安装高度或者拓展侧边的传感器、导料槽安装位，只需要在型材槽内加装对应紧固件即可完成改装，不需要对框架主体进行切割焊接，适配产线迭代时的设备改造需求。从安装边界来看，这套框架的整体占地尺寸与输送机机身尺寸匹配，宽度方向不超出输送带侧边100mm，长度方向与1000mm机长的输送机两端对齐，不会占用过多的车间通道空间，

　　立柱的排布位置避开了操作人员的作业站位，在设备两侧进行物料取放时不会出现磕碰问题。实际运行过程中，底部驱动组件运转产生的振动会通过底框的型材结构分散到四根立柱上，配合可调脚杯的橡胶减震垫，振动传递到地面的幅度可以控制在合理范围内，不会对周边的精密检测设备造成干扰，同时铝型材表面的阳极氧化层具备良好的耐锈蚀能力，在有少量切削液、包装粉尘的车间环境下长期使用也不会出现表层锈蚀脱落的问题，日常维护只需要定期检查连接螺栓的锁紧状态即可，不需要做额外的防腐处理。不同于采用方管焊接的定制机架，这套铝型材框架的所有构件都可以实现标准化预制，加工周期比焊接机架缩短60%以上，而且组装完成后不需要做表面喷漆处理，不存在焊接变形导致的安装面错位问题，立柱与底框的垂直度可以通过组装过程中的工装定位保证，安装输送机机身时不需要额外做校正调整，能有效缩短整台输送机的装配周期。在结构细节设计上，立柱顶部的安装块采用机加工成型，安装孔位的位置精度控制在±0.1mm以内，与输送机侧板连接后可以保证两侧侧板的平行度，避免输送带运行时出现单侧摩擦的问题，底框的横向型材上预留了驱动电机的安装孔位，可以直接固定底部驱动的减速电机，不需要额外焊接电机安装板，减少了现场加工的工作量。
