重载链条驱动滚筒输送线三维结构

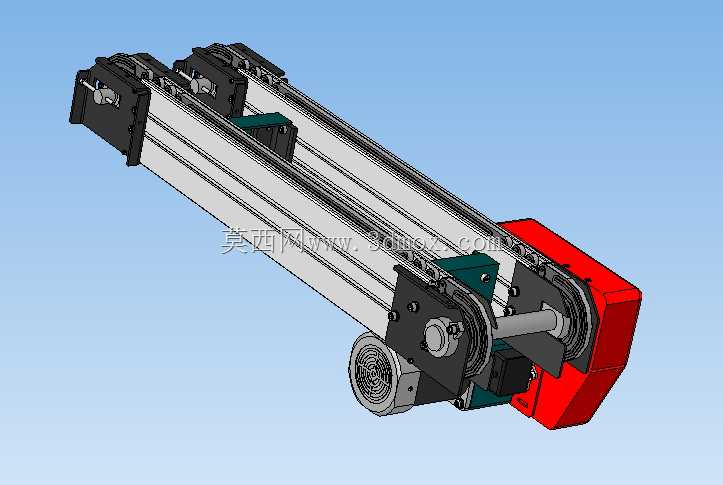

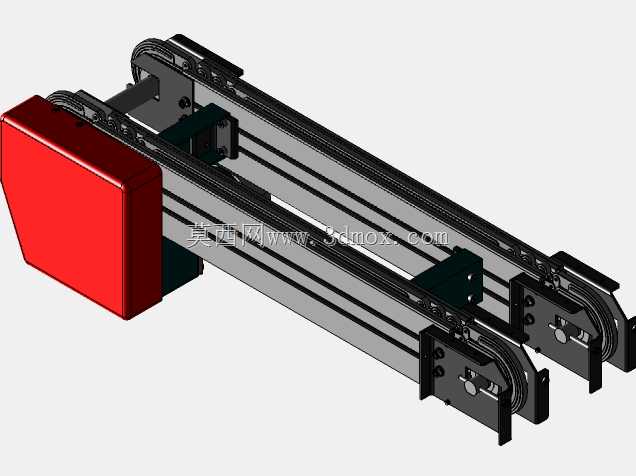

　　在汽车零部件焊装车间的工序衔接段、电商仓储的整箱货件分拣线、家电制造的预装工位流转环节，这类链式滚筒输送设备都是承担重载单元载荷连续输送的核心载体，区别于单滚筒摩擦驱动的轻载输送线，链条驱动的结构能保证每根滚筒获得同步扭矩，不会出现载荷偏载时个别滚筒打滑停转的问题，尤其适配重量在50kg到500kg区间的托盘类、工装板类、整箱包装类物料的水平长距离输送。从结构设计逻辑来看，这套输送线采用双侧链条同步驱动的布局，驱动端集成了减速电机与链轮张紧结构，张紧机构设计在驱动侧的端座位置，通过可调螺栓调整链轮中心距，既能补偿链条长期运行产生的磨损伸长量，也能在初次安装时快速调整链条张紧度，避免链条跳齿或过度张紧加剧磨损。

　　线体的主体框架采用标准工业铝型材搭配钣金折弯侧板的组合结构，铝型材的T型槽可以直接安装各类光电传感器、挡停机构、定位夹具，不需要额外焊接安装座，后续产线调整工位时可以快速拆装附件；侧板上的滚筒安装孔采用等间距镗孔加工，保证每根滚筒的安装同轴度，避免滚筒倾斜导致物料输送过程中走偏。滚筒本身采用厚壁无缝钢管加工，两端配装精密深沟球轴承，承载端的轴头做了调质处理，能承受重载物料反复碾压带来的冲击载荷，滚筒表面可以根据输送物料的摩擦需求选择包胶、镀锌或者包聚氨酯的处理方式，图中展示的是基础镀锌滚筒版本，适配普通钢制托盘、塑料周转箱的输送场景。从安装边界来看，这类输送线的标准段长度通常可以按1米、2米、3米的模数拼接，

　　单段线体的宽度可以根据输送物料的最大外廓尺寸调整，常规范围在300mm到1200mm之间，线体的安装支脚采用可调脚杯结构，调节范围在±50mm，可以抵消车间地面的不平整度，保证线体整体水平度偏差不超过千分之一，避免物料在输送过程中出现自行滑移的问题。驱动端的电机安装位置做了下沉式设计，不会额外占用线体侧面的操作空间，电机输出轴通过联轴器直接连接主动链轮轴，减少了中间传动环节的功率损耗，传动效率可以达到95%以上；从动端的尾座采用浮动式轴承座设计，能自动补偿框架加工产生的长度误差，也能在链条受热伸长时释放一定的窜动量，避免轴承承受额外的轴向力。在实际选型应用中，这类输送线可以直接对接提升机、移栽机、AGV接驳台等周边自动化设备，

　　线体上预留的传感器安装位可以直接接入产线PLC控制系统，实现物料的到位检测、积放控制、节拍匹配，不需要对主体结构做二次加工。设计时需要注意的细节包括，链条的润滑路径预留，在侧板对应链条啮合位置开了注油嘴安装孔，可以定期给链条加注润滑脂，延长链条和链轮的使用寿命；滚筒之间的间距设置要保证输送的最小尺寸物料始终有至少三根滚筒支撑，避免物料卡入滚筒间隙；双侧链条的同步精度通过两端轴的同轴度加工保证，避免两侧链条不同步导致滚筒受扭损坏。这套三维结构完整还原了线体的所有装配关系，包括链轮的键连接定位、轴承的卡簧固定、支脚与框架的螺栓连接、端盖的密封结构，在做产线布局设计时可以直接调取模型，核对与周边设备的干涉边界，不需要重新测绘建模，能大幅缩短非标输送设备的设计周期。
