HKKT202W直流伺服电机结构设计

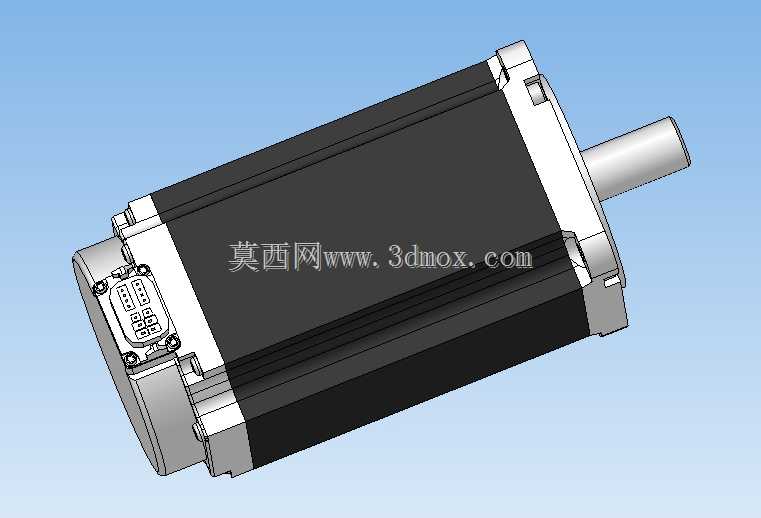

　　这款直流伺服电机的三维结构，是面向高精度工业传动场景做的细节还原，日常在半导体贴装工位、小型数控进给轴、AGV驱动轮组、精密检测转台这类对转速稳定性、位置控制精度有要求的设备里，都能见到同规格产品的实际应用。从结构拆解的角度看，模型完整还原了定子组件、转子总成、后端编码器接线座、输出轴端的安装定位面，没有做简化省略，不管是做设备整体装配的干涉校验，还是做电机安装支座的配套设计，都能直接提取对应尺寸做参考。

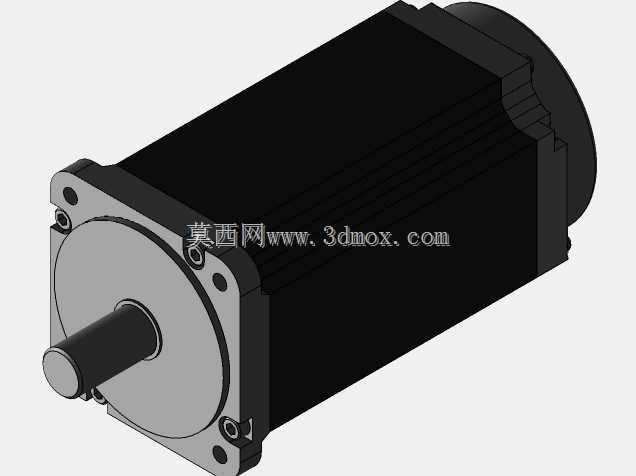

　　做这类电机的配套结构设计时，首先要关注的是机身的安装边界：方形端盖的四个安装孔位是标准的伺服电机安装尺寸，机壳主体的圆柱段外径要和设备上的安装避让孔留足0.2-0.5mm的间隙，避免装配时出现卡滞，输出轴的轴径、键槽尺寸要和配套的联轴器内孔做公差匹配，通常轴选用h6公差，联轴器孔选用H7公差，保证传动时无旷量同时拆装方便。后端的接线座部分做了凸起的防护结构，设计走线槽时要预留足够的弯折空间，避免动力线、编码器线在设备运行时被拉扯磨损。

　　从功能特性上看，这类带反馈的直流伺服电机，相比普通步进电机，低速运行时无扭矩脉动，高速段的扭矩输出更平稳，额定转速下可以保持恒定扭矩输出，后端集成的编码器可以实时反馈转子位置，配合驱动器可以实现微米级的进给定位，在需要频繁启停、正反转切换的工位上，响应速度比普通异步电机快数倍。设计时特意还原了机壳表面的轴向散热筋结构，实际运行时这些筋条可以增大散热面积，配合端盖的导热结构，能把绕组产生的热量快速散出，保证长时间连续运行时绕组温度不超过绝缘等级允许的上限。

　　在做设备选型配套时，还要注意电机的出线方向，这款模型的接线座位于机身侧后方，设计设备护罩时要对应开出线口，避免线缆弯折半径过小导致内部线芯断裂。输出轴端的轴肩尺寸是做轴向定位的基准，安装联轴器或者同步轮时，要靠紧轴肩端面，保证传动部件的同轴度，避免高速运行时出现偏心振动。另外机壳两端的端盖采用止口定位结构，装配时止口和机壳的配合公差控制在0.02mm以内，能保证定子和转子的同轴度，减少运行时的电磁噪音和机械摩擦。

　　很多刚接触传动设计的工程师，容易忽略电机的尾部编码器防护，这款模型里后端的接线座带有密封胶圈的安装槽，实际应用时要配套对应的防水接头，在有切削液、粉尘的加工场景里，能避免异物进入编码器内部导致反馈信号丢失。另外机身的安装法兰面要做平面度处理，平面度公差控制在0.03mm以内，锁紧安装螺丝时要按对角顺序逐步拧紧，避免端盖受力不均导致转子卡滞。从建模细节上看，模型里的接线端子、固定螺丝、密封槽这些小特征都做了还原，做虚拟装配时可以直接用来检查配套件的干涉情况，不用再额外补画细节特征，能节省不少结构设计的时间。在做生产线的设备布局时，这类电机的机身长度也要纳入空间校核范围，尤其是在多轴排布的紧凑工位里，要预留出电机拆装的操作空间，方便后期维护时不用拆解周边其他部件就能完成电机更换。
