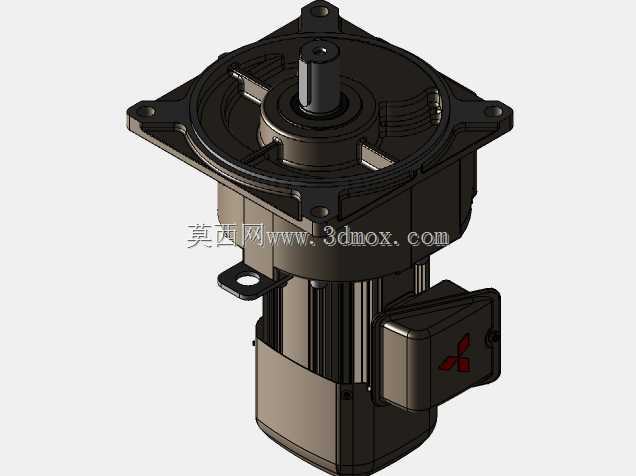

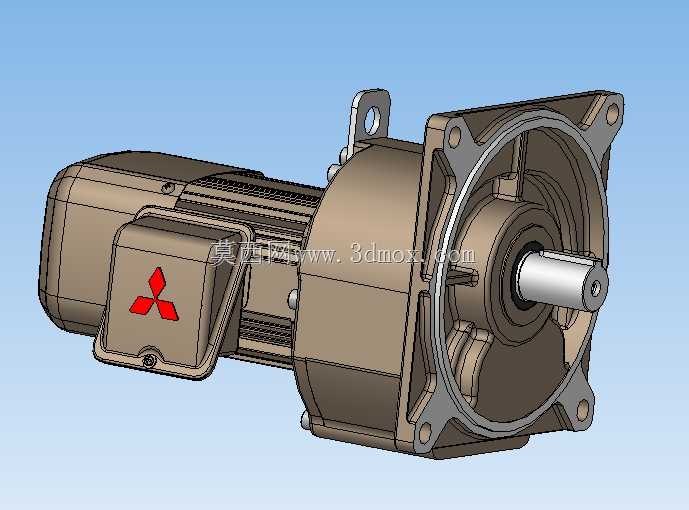

带制动功能螺旋法兰安装式齿轮减速电机

　　这款带制动器的螺旋法兰齿轮电机，在工业传动场景中主要用于需要精准停机定位、防止负载溜车的输送、提升、自动化生产线工位驱动环节，比如包装线的分度送料机构、小型立体仓库的垂直提升模组、轻工设备的间歇传动工位，断电后制动器可快速锁止输出轴，避免负载移位引发的设备碰撞或物料掉落风险。从结构设计来看，电机本体与齿轮减速段采用一体化集成布局，接线盒设置在机身上方侧部，预留了足够的线缆弯折空间，接线端子的防护结构可适配车间多尘、少量溅油的常规工况，无需额外加装外置接线防护盒即可满足多数通用安装环境的防护要求。输出端采用方形法兰安装结构，法兰端面上的四个安装孔位呈对称分布，止口尺寸与通用伺服电机、标准减速电机的安装止口具备一定互换性，

　　设备改造替换时无需重新加工安装板的定位孔，可直接适配原有设备的安装基准，降低改造成本与停机适配时间。齿轮传动段采用螺旋齿轮啮合结构，相比直齿传动，啮合重合度更高，传动过程中冲击更小、运行噪音更低，可适配长时间连续运行的工况，齿面经过硬化处理，承载能力比同尺寸直齿减速结构提升约30%，可应对短时过载冲击的工况需求。集成的电动制动器采用失电制动结构，即设备断电时制动器依靠弹簧力压紧摩擦片实现锁止，通电时电磁力吸合摩擦片解除制动，制动响应时间控制在数十毫秒级别，可满足多数需要快速停机的工位要求，制动器的摩擦片磨损后预留了调整间隙，日常维护时无需拆解整个减速段即可完成间隙调整，降低后期维护难度。从安装边界来看，

　　电机本体的外径与减速段的壳体外径做了平滑过渡，没有突出的安装凸耳或多余结构，安装时法兰贴合面到电机尾部的轴向尺寸紧凑，可适配安装空间局促的小型设备内部，输出轴采用标准平键连接结构，键槽尺寸符合通用传动件的配合标准，可直接搭配标准联轴器、链轮、同步带轮等传动连接件，无需额外定制轴头配件。在实际选型应用中，这类集成制动的齿轮电机无需用户额外搭配独立制动器、独立减速箱，省去了多部件对接时的同轴度调整工序，装配时只需将法兰止口卡入设备安装板的定位孔，拧紧四个安装螺栓即可完成主体固定，接线时只需接入主电源与制动器控制线路即可投入使用，相比分体式的电机+减速箱+制动器的组合方案，整体装配工时可缩短60%以上，同时一体化结构的传动同轴度更有保障，

　　长期运行时不会出现分体对接部件的同轴度偏移导致的轴承磨损、噪音增大问题。机身表面采用散热筋结构设计，散热筋沿电机轴向分布，自然对流条件下即可满足额定功率下的散热需求，无需额外加装外置散热风扇，可应用在对气流扰动有要求的洁净车间场景，避免风扇气流带动粉尘污染生产环境。输出轴的轴伸长度经过优化，搭配标准传动件时，轴端挡圈的安装空间预留充足，不会出现传动件轴向定位不足的问题，法兰端的密封结构采用双唇口油封，可防止减速段内部的润滑脂泄漏，同时阻挡外部的粉尘、切削液进入减速箱内部，适配机加工车间、食品包装车间等多类生产场景的防护需求。
