带制动功能的三菱斜齿轮减速电机结构

　　这款集成制动功能的斜齿轮减速电机，在自动化输送线、包装机械、小型机床进给机构、立体仓储堆垛设备的行走驱动单元中应用十分广泛，尤其适配那些需要精准停机定位、断电后防止负载溜车的工况场景，比如包装线的分度送料工位、输送线的区间启停段、小型升降机构的驱动端，都能看到这类集成式减速制动电机的身影，相比单独搭配电机、减速器、制动器的分体式方案，集成化结构能大幅减少安装占用空间，降低传动链的同轴度误差累积。

　　从实际功能层面看，该电机将三相异步驱动单元、斜齿轮减速传动组、电磁失电制动器整合为一体式结构，电磁制动器直接集成在电机非输出端的尾盖位置，断电状态下制动器的摩擦副会通过弹簧压力锁死电机转子轴，避免负载受重力或外力作用发生位移，通电后制动器线圈产生电磁吸力吸合衔铁，摩擦副分离，电机即可正常启动运转，这种失电制动的设计逻辑，能在设备突发断电时立刻锁止输出轴，避免工位偏移、物料滑落甚至设备碰撞的风险。斜齿轮传动部分采用硬齿面磨齿工艺，相比直齿轮传动，啮合重合度更高，传动过程更平稳，承载能力更强，同等减速比下运行噪音更低，适合对运行平稳性有要求的车间生产场景。

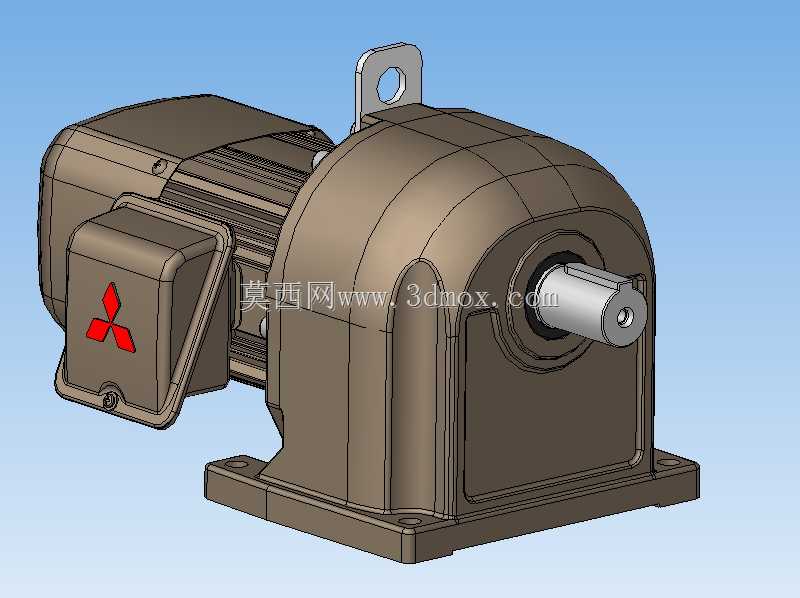

　　设计过程中，首先要确定输出端的安装接口尺寸，输出轴采用单键连接结构，轴伸长度、键槽尺寸都匹配通用的联轴器、链轮安装标准，减速箱底部的安装脚座预留了长条形安装孔，允许安装时存在小范围的位置偏差，降低机架加工的精度要求。顶部的吊环结构是为了方便设备安装时的吊装转运，毕竟这类0.4kW功率段的减速电机整体重量接近二十公斤，人工抬装对位难度较大，吊环能直接配合吊具完成精准对位。电机侧方的接线盒采用倾斜式出线设计，接线盒盖通过螺栓密封，防护等级能满足车间常规的粉尘、少量溅水工况，接线端子预留了接地端子位，符合电气安装的安全规范。

　　安装边界方面，要注意输出轴的径向承载限制，斜齿轮减速结构虽然能承受一定的径向载荷，但如果直接在输出轴端安装大直径链轮、皮带轮，需要额外核算轴的抗弯强度，必要时增加支撑轴承座避免轴承受力过大提前失效。制动器的供电线路需要单独走线，和电机动力线区分开，部分控制场景下需要给制动器配置整流模块，将交流电转换为直流电给制动器线圈供电，接线时要注意线圈的额定电压匹配，避免电压不匹配导致制动器无法正常吸合或者线圈烧毁。减速箱的注油孔、油位观察窗设置在箱体侧面，首次安装运行前需要加注指定标号的齿轮油，日常维护时通过油位窗观察油液位置，定期更换润滑油能大幅延长齿轮和轴承的使用寿命。

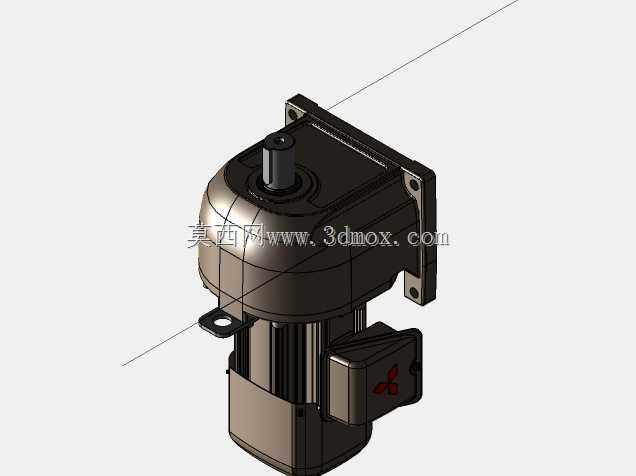

　　从结构建模的角度看，这类集成式电机的建模需要重点保证各配合面的尺寸精度，比如电机和减速箱的连接止口尺寸、输出轴和轴承位的同轴度、制动器摩擦副的间隙尺寸，这些尺寸如果出现偏差，会直接影响装配干涉检查的准确性，给后续的整机布局设计带来误导。建模时还原了电机外壳的散热筋结构，这些散热筋能增加电机外壳的散热面积，保证电机长时间额定负载运行时的温度在允许范围内，接线盒的翻盖结构、吊环的螺纹连接结构、安装脚的沉头孔位都做了1:1的还原，能直接用于设备的三维布局设计、安装干涉检查、工装夹具设计等场景，不需要二次测绘修正尺寸。

　　实际选型应用时，需要根据负载的转速、扭矩需求选择对应的减速比，该系列电机覆盖i=60到i=100的减速比区间，输出转速在14rpm到23rpm左右，输出扭矩能满足中小型负载的驱动需求，搭配的制动器制动力矩略大于电机额定输出扭矩，既能保证可靠锁止，又不会因为制动力矩过大导致制动时冲击过大损坏传动部件。在频繁启停的工况下，需要核算电机的工作制，避免长时间频繁启动导致电机过热，制动器的摩擦片属于易损件，长时间使用后磨损量超过阈值时需要及时更换，保证制动可靠性。
