圆柱法兰安装式三菱齿轮减速电机结构

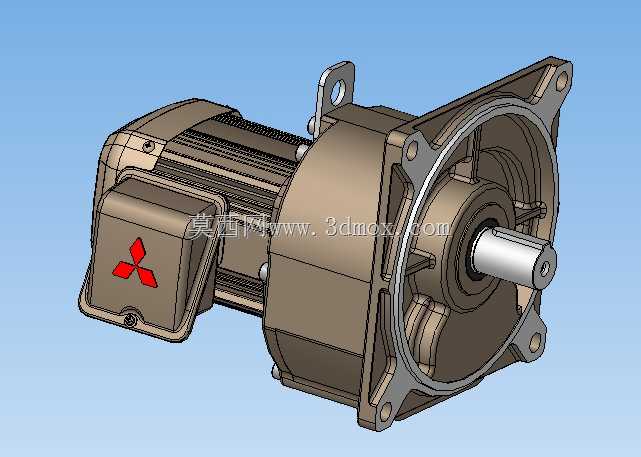

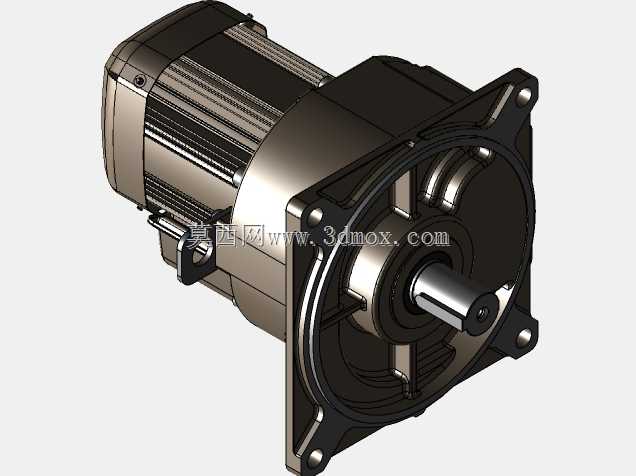

　　做自动化产线改造、输送设备选型的时候，法兰安装的齿轮减速电机是绕不开的核心动力部件，这次拆解建模的这款0.4kW速比覆盖60到100区间的GM-DF系列圆柱法兰齿轮电机，就是日系减速电机里非常经典的直装式结构，很多轻工输送、包装线、小型自动化专机上都能见到同结构产品的身影。先从安装边界说起，这类圆柱法兰电机的核心优势就是安装时不需要额外做过渡安装座，输出端的方形法兰直接贴合设备的安装面板，止口定位后拧紧紧固螺栓就能完成固定，相比底脚安装的电机，能大幅缩减设备动力端的轴向安装尺寸，很多对安装空间有严格限制的立式安装场景，比如辊道输送机的端部驱动、小型搅拌设备的顶部动力输入、自动化转盘的驱动端，都会优先选这种法兰安装结构，

　　不用额外设计焊接或者机加工的安装支架，既省了加工成本，也能避免安装座加工误差带来的电机轴与负载轴不同心问题。从结构设计逻辑来看，这款电机把齿轮减速箱和驱动电机做成了一体化的同轴结构，电机转子轴直接作为减速箱的第一级输入轴，省去了额外的联轴器连接环节，齿轮组全部封闭在铸铁材质的减速箱壳体内，润滑脂密封在腔体内，日常使用不需要频繁补充润滑，维护成本很低。输出轴采用实心圆柱轴带键槽的设计，配合法兰端的止口定位，负载端的链轮、联轴器、带轮可以直接套在输出轴上，通过平键传递扭矩，轴端的中心螺纹孔可以用来加装轴端挡圈，防止负载件在运转过程中轴向窜动脱落，这个细节在立式安装场景下尤其重要，能避免负载下坠带来的设备故障。接线盒的位置设计在电机壳体的侧上方，采用倾斜式的盒盖结构，不管电机是水平安装还是法兰朝下立式安装，接线口都能方便地穿入电缆，盒内的接线端子预留了接地端子，符合工业设备的电气安全要求，电机壳体上的吊环是专门为大规格同系列电机设计的，0.4kW这个规格虽然重量不大，但加装吊环后，设备组装时吊装对位非常方便，不用人工抬着对准法兰止口，能降低装配时的劳动强度，也避免磕碰安装面。齿轮部分采用的是斜齿圆柱齿轮传动，相比直齿轮，斜齿啮合的时候重合度更高，传动过程中噪音更小，承载能力也更强，适合频繁启停的工况，很多包装线、分拣线的电机每天要启停上千次，斜齿结构的抗冲击能力比直齿好很多，不容易出现打齿的故障。

　　减速箱的法兰和箱体是一体铸造成型后再机加工安装面和止口，安装面的平面度、止口的同轴度都能得到很好的保证，安装后电机轴和设备安装面的垂直度误差很小，能有效延长输出轴轴承的使用寿命，避免因为安装倾斜带来的轴承偏磨问题。在实际选型的时候，这类法兰齿轮电机的安装尺寸是有通用互换性的，同功率同速比的不同品牌产品，法兰安装孔距、止口直径、输出轴直径基本都遵循通用的行业尺寸标准，设备后期维护更换的时候不需要改动设备的安装面板，直接替换就能使用，这也是这类结构能在工业场景广泛应用的重要原因。建模的时候要特别注意几个关键尺寸的公差配合：法兰止口和设备安装孔的配合选H7/h6的间隙配合，既方便安装对位，又不会有太大的同轴度误差；

　　输出轴和负载孔的配合选H7/k6的过渡配合，平键的公差要符合普通平键的国家标准，保证扭矩传递可靠；轴承位的尺寸公差要按照深沟球轴承的安装要求来设计，轴上的卡簧槽、密封件槽的尺寸也要和标准件匹配，不然实际生产装配的时候会出现密封件漏油、轴承窜动的问题。另外，电机尾部的散热筋设计是沿着轴向排布的，电机运转时自带的风叶能顺着散热筋形成稳定的散热气流，即使在连续运转的工况下，电机壳体的温度也能控制在允许范围内，不需要额外加装散热装置。很多新手工程师在选型这类电机的时候，容易忽略法兰安装面的受力情况，其实法兰上的四个安装螺栓不仅要承担电机自身的重量，还要承受输出轴传递扭矩时的反作用力，所以螺栓的强度等级不能低于8.8级，安装的时候要加防松垫圈，尤其是在有振动的设备上，避免螺栓松动导致电机移位。
