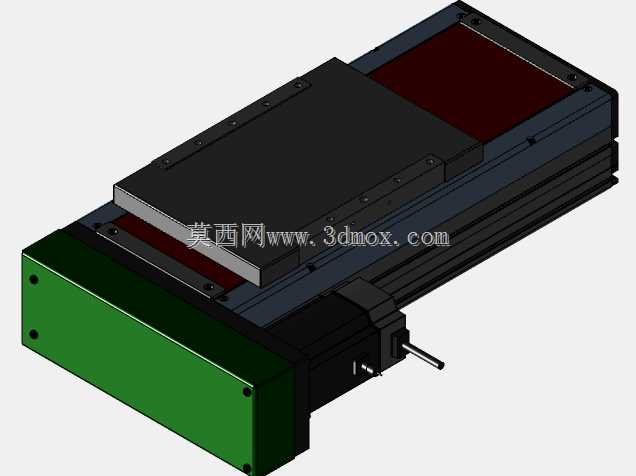

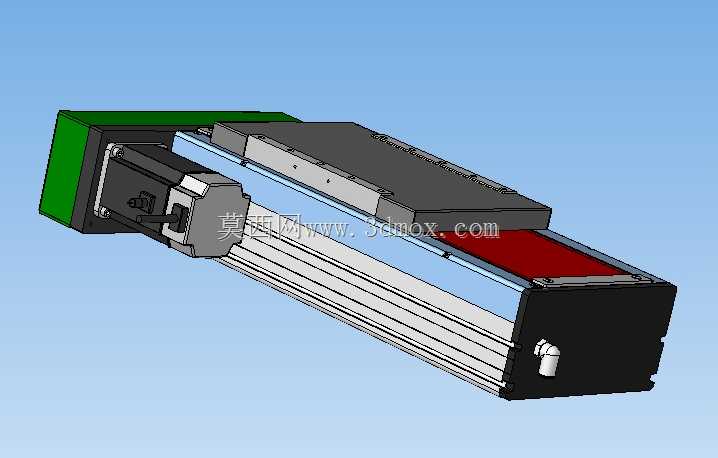

短行程伺服驱动线性执行机构结构设计

　　这款线性执行机构采用伺服电机直连驱动的布局形式，在自动化产线的点位移栽、工装夹具进给、检测设备探针推送等场景中适配性极强，尤其适合100mm行程范围内的高精度直线动作需求，常见于3C电子零部件装配工位、小型工件分拣设备、实验室自动化取样装置这类对安装空间、重复定位精度有较高要求的场合。从结构设计逻辑来看，驱动端选用750W伺服电机作为动力源，通过联轴器将扭矩直接传递给内置的滚珠丝杠副，省去了同步带传动带来的背隙误差，也压缩了整体的轴向安装尺寸，电机侧采用集成式安装座与铝型材主体刚性连接，连接面加工有定位止口，保证电机输出轴与丝杠的同轴度控制在0.02mm以内，避免高速运行时出现偏磨、振动异响的问题。

　　主体承载结构采用工业级铝型材挤压成型，型材内部集成了滚珠丝杠的安装腔与直线导轨的安装基准面，导轨选用微型宽幅滚珠直线导轨，滑块与运动滑台通过内六角螺钉刚性锁附，滑台台面加工有标准间距的螺纹安装孔，可直接适配不同规格的工装夹具、吸盘支架、气动夹爪等末端执行件，无需额外加工转接板。行程限位部分在型材两端设置了硬限位橡胶缓冲块与光电传感器安装位，硬限位块采用聚氨酯材质，可吸收滑台超程运行时的冲击能量，避免金属刚性碰撞损坏丝杠或导轨，传感器安装槽沿型材轴向布置，可根据实际使用的行程需求灵活调整原点、正负限位的触发位置，无需额外打孔固定。防护设计上，滑台与型材主体的缝隙处采用不锈钢带式防尘结构，可阻挡车间环境中的金属切屑、粉尘、

　　切削液进入传动腔内部，延长丝杠与导轨的维护周期，电机尾部预留了编码器线缆与动力线缆的走线空间，可搭配拖链实现随动走线，避免线缆在往复运动过程中出现弯折磨损。安装边界方面，该执行机构整体截面尺寸紧凑，型材底部加工有通长的T型安装槽，可直接通过T型螺栓固定在设备安装台面或者铝型材机架上，无需在型材端面加工安装法兰，适配多种安装姿态，既可以水平安装作为横向移栽轴，也可以垂直安装作为短行程升降轴，垂直使用时可通过伺服电机的抱闸功能实现断电位置保持，避免滑台带负载下滑。传动参数匹配上，750W伺服电机的额定扭矩搭配选定导程的滚珠丝杠，可实现额定范围内的推力输出，满足常规小型工件的推压、移栽负载需求，丝杠两端采用角接触轴承成对安装，

　　预紧后消除轴向间隙，保证重复定位精度可控制在±0.01mm级别，满足精密装配、检测类工序的动作精度要求。在实际选型适配过程中，设计人员可直接基于该三维模型核对安装孔位尺寸、整体外轮廓尺寸，确认与周边设备的干涉情况，也可根据实际负载、运行速度需求调整丝杠导程、电机功率参数，该结构的模块化设计也支持拓展更长行程版本，只需更换对应长度的铝型材、丝杠、导轨与防尘钢带即可，核心连接部件可实现通用互换，降低非标设计的重复建模工作量。
