三菱0.4kW卧式圆柱齿轮减速电机结构

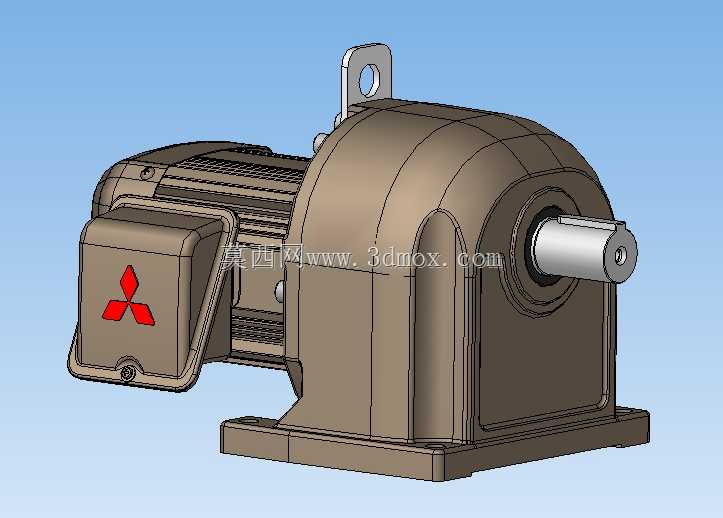

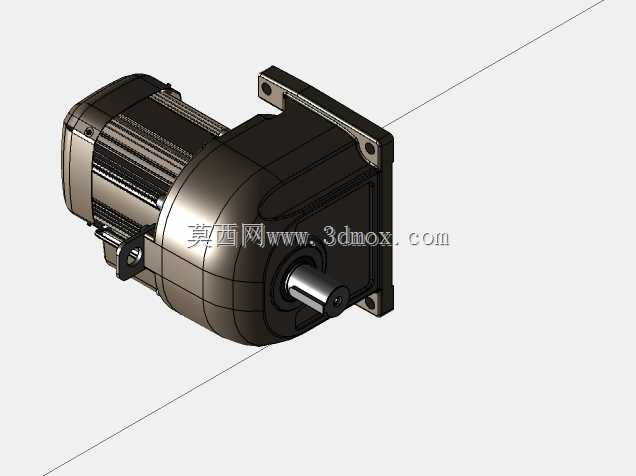

　　这款圆柱齿轮减速电机的三维结构，完整还原了0.4kW功率段GM-D系列减速电机的实体特征，在轻工输送、小型自动化生产线、包装设备辅机、食品加工传动工位等场景中，这类小功率减速电机是动力输出单元的核心选型之一，区别于直连电机的高转速低扭矩输出特性，集成圆柱齿轮减速段的结构可以在紧凑安装空间内实现转速匹配与扭矩放大，省去额外搭建减速传动链的安装成本。从结构设计逻辑来看，电机本体与减速箱采用一体化铸造成型的壳体结构，安装脚座与减速箱壳体为一体式铸钢材质，避免拼接式壳体带来的装配同轴度误差，同时提升整机运行的刚性，吊环结构设置在减速箱顶部重心位置，方便车间内设备安装时的吊装转运，接线盒采用侧置倾斜式布局，既规避了顶部安装易积灰积水的问题，

　　也方便现场布线时的线缆接入操作，输出轴采用单伸位实心轴设计，轴端预留标准键槽与中心定位孔，可直接通过键连接匹配联轴器、链轮或者带轮，适配不同的传动连接需求。在安装边界层面，这款卧式安装的减速电机，底部四个安装脚座的孔位间距遵循同功率段行业通用安装尺寸，输出轴中心高与安装基准面的尺寸公差控制在行业常规精度范围内，选型替换时无需额外改动设备安装机架的孔位，减速箱侧的输出轴伸出长度、轴径尺寸匹配常规传动件的安装范围，电机尾部的散热筋结构沿轴向均匀排布，保证连续运行时的散热效率，接线盒的出线口方向预留了足够的线缆弯折空间，不会与周边安装的机架结构产生干涉。从功能特性上，集成式圆柱齿轮传动结构的减速级采用平行轴布置，

　　传动效率高于蜗轮蜗杆结构的减速电机，适合长时间连续运行的工位，壳体表面的圆弧过渡设计既提升了铸件的结构强度，也减少了应力集中点，运行过程中齿轮啮合产生的振动可以通过一体式壳体均匀分散，降低整机运行的噪音水平。建模过程中完整还原了内部齿轮传动的腔体空间、轴承安装位、电机定子转子的装配位置，以及外部所有安装特征的细节，包括接线盒的固定螺栓位、吊环的螺纹安装孔、壳体表面的品牌标识位置、油位观察与注油孔的结构位置，可直接用于设备整体装配时的干涉检查、安装工位的布局模拟，也可作为同类型减速电机选型时的结构参考，帮助设计人员提前预判安装空间、连接尺寸的匹配性，避免现场安装时出现尺寸不匹配、干涉等问题。在实际设备设计应用中，

　　这类小功率圆柱齿轮减速电机常被用于辊道输送线的单辊驱动、小型皮带机的动力头、包装机械的送膜机构、食品设备的物料输送工位，其一体化的结构不需要额外搭配减速装置，整体占用空间小，安装维护便捷，平行轴圆柱齿轮的传动结构耐用性强，在常规工况下的维护周期更长，建模时对安装基准面、输出轴同轴度、脚座安装孔的位置度都做了精准还原，能够满足三维装配时的精度校验需求，设计人员可以直接将该模型导入装配环境，匹配对应的传动连接件，完成整体传动链路的布局设计，同时可以基于该模型的外形尺寸，设计对应的电机安装座、防护罩等周边配套结构，保证配套结构与电机本体的适配性。
