带断电制动功能的直流伺服电机结构

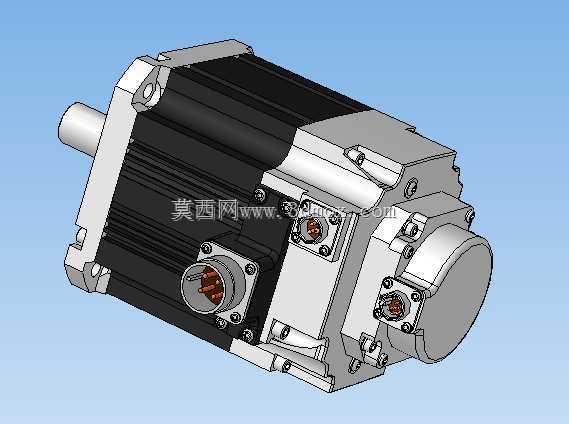

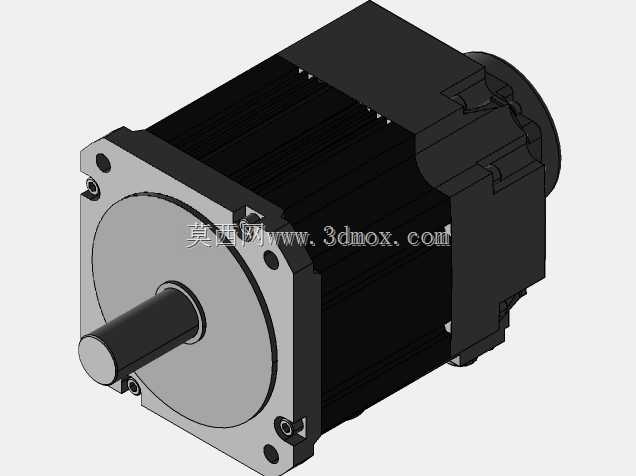

　　在自动化产线的垂直轴驱动、数控机床的进给轴锁紧、仓储堆垛设备的行走定位这类需要断电保持位置的工况里，普通伺服电机往往会因为负载自重或者外力扰动出现轴系滑移，轻则造成定位精度偏差，重则引发设备碰撞、工件报废的安全事故，集成制动器的直流伺服电机正是针对这类场景开发的驱动部件。这款电机的制动器集成在电机非输出端的尾盖内部，没有采用外置附加制动模块的结构，整体安装尺寸和同功率段常规直流伺服电机保持一致，不需要对原有设备的安装法兰、轴伸配合尺寸做修改，就能直接替换原有驱动部件，给老设备升级制动功能提供了便利。从结构设计来看，电机本体采用分块式定子嵌装结构，定子铁芯通过热套工艺装入铝合金机壳内部，机壳外表面设计了轴向排布的散热筋，

　　在自然对流冷却的工况下，能把绕组运行产生的热量快速导出，避免长时间高负载运行时出现绕组过热退磁的问题。输出轴采用高强度合金钢调质处理，轴伸端加工有标准的平键键槽，和负载端的联轴器、同步带轮配合时能传递足够的扭矩，不会出现键槽压溃、轴系打滑的问题；轴和端盖的配合位置采用双唇口骨架油封密封，能阻挡车间环境里的切削液、金属粉尘进入电机内部，适配机加工、焊接这类工况相对恶劣的生产场景。尾部集成的失电式制动器采用弹簧加压、电磁释放的结构逻辑，电机通电运行时，制动器内部的电磁线圈得电产生磁吸力，克服弹簧压力吸合摩擦盘，让制动盘和电机尾轴脱离接触，电机轴可以自由转动输出扭矩；当设备断电或者触发急停信号时，电磁线圈瞬间失电，

　　弹簧压力推动摩擦盘压紧制动衬片，通过摩擦力在毫秒级时间内锁死电机轴，避免垂直负载下坠或者轴系移位。制动器的摩擦衬片采用耐磨的非金属复合材料，正常工况下的制动寿命能达到百万次以上，不需要频繁更换维护。电机的接线接口采用侧置式航空插头设计，三个动力线插头、编码器信号插头分别布置在机壳侧面的不同位置，插头带有防松卡扣和密封圈，接线时不会出现动力线和信号线互相干扰的问题，同时能避免车间里的油污、水汽进入接线腔造成短路。端盖和机壳的连接采用内六角圆柱头螺钉，所有连接螺钉的拧紧力矩都做了统一规范，装配时能保证端盖和机壳的同轴度，避免因为装配偏差造成电机运行时的轴系跳动、轴承异响问题。从安装边界来看，这款电机的安装法兰采用标准的方形止口设计，

　　止口的配合公差控制在H7级，安装时能快速和设备的安装座定位，四个安装孔的位置度公差控制在0.02mm以内，不需要反复调整就能保证电机轴和负载轴的同轴度；电机的总长度比同功率无制动的伺服电机长出约15%，选型时需要提前预留尾部的安装空间，避免和设备内部的其他结构件发生干涉。实际应用中，这类带制动器的直流伺服电机除了用在垂直升降轴，还广泛用在需要快速启停的分拣设备、需要精准位置保持的半导体搬运机械臂、以及断电后需要立即停止转动的纺织机械牵伸轴上，相比外置制动模块的方案，集成式的结构不仅缩小了整体安装体积，还减少了外部连接的传动环节，降低了传动间隙带来的精度损失，能满足±0.01mm级别的定位精度要求。在建模过程中，所有配合面的公差、密封结构的位置、制动器的摩擦间隙都按照实际生产的工艺要求做了还原，不管是用来做设备的整机装配干涉检查，还是做驱动部件的选型模拟，都能直接调用，不需要再额外调整结构尺寸。
