双滚子链阻尼张紧减震装置结构设计

　　在各类采用滚子链作为动力传递介质的工业传动场景中，链条张紧力的动态波动、运行过程中的冲击载荷一直是影响传动平稳性与链条使用寿命的核心问题，这款双滚子链阻尼减震装置，正是针对链传动系统的张紧缓冲需求开发的功能性部件。从实际应用场景来看，这类部件广泛适配各类输送线、农机传动系统、轻工机械链传动组、摩托车及低速特种车辆的正时/传动链系统，能够在链条长期运行出现磨损伸长、传动端负载突变、启停冲击的工况下，持续提供稳定的张紧力补偿，同时吸收链节啮合过程中产生的振动能量，避免链条跳齿、异响、异常磨损甚至脱链的故障。

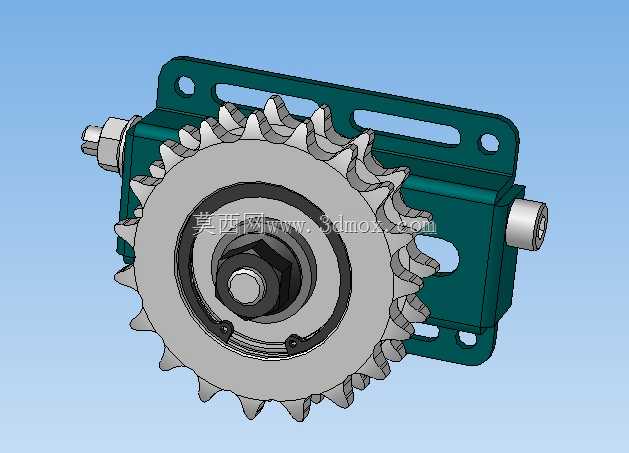

　　从功能特性层面看，该装置集成了张紧支撑与阻尼减震双重作用，不同于传统的固定式张紧轮或者弹簧式张紧结构，这款双滚子链减震器采用内置阻尼结构，能够在提供径向张紧支撑的同时，对链条传动过程中的高频振动产生阻尼耗散作用，不会出现弹簧张紧结构常见的共振弹跳问题。外露的链轮采用标准滚子链啮合齿形设计，齿廓参数符合ISO 606滚子链链轮的标准规范，能够与对应规格的传动滚子链完美啮合，啮合过程中不会出现卡滞、齿面干涉的问题，链轮与中心轴之间采用转动配合结构，转动阻力均匀，不会额外增加传动系统的功率损耗。

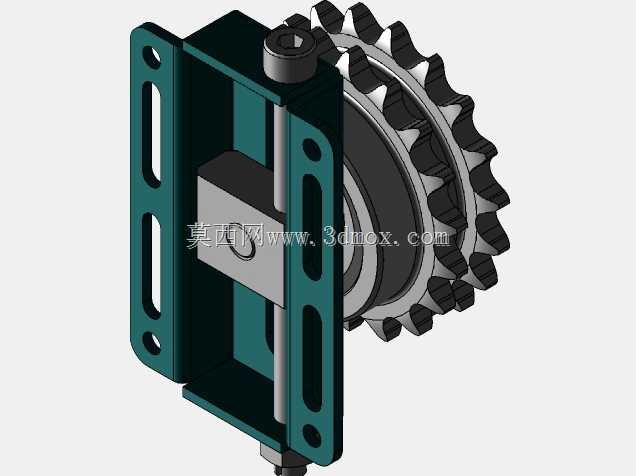

　　从设计思路上拆解，整个装置采用模块化集成设计，主体支撑壳体采用一体式铸造成型后做机加工处理，壳体上预留的长条形安装孔能够适配一定范围内的安装位置调整，方便现场安装时根据链条的实际张紧需求调整张紧量，不需要额外加工定制安装支架。中心轴组件采用阶梯轴结构，轴端采用螺母锁紧结构，能够对链轮的轴向位置进行精准限位，避免链轮运行过程中出现轴向窜动，保证链轮齿面与链条始终处于正确的啮合位置。内置的阻尼单元封装在壳体内部，采用密封结构设计，能够阻挡车间环境中的粉尘、碎屑、水汽进入阻尼腔，保证阻尼性能长期稳定，不需要频繁做维护保养。壳体两侧伸出的轴端定位结构，能够保证整个装置安装后与传动链的平面度保持一致，避免出现链轮偏斜导致的链条偏磨问题。

　　关于安装边界与尺寸适配，这款装置的安装面为平板式结构，安装孔的孔距设计覆盖了常规同规格张紧装置的安装尺寸，能够直接替换传统的刚性张紧支架，不需要对原有设备的安装基座做大规模改造。链轮的分度圆直径匹配对应规格滚子链的张紧轮尺寸要求，安装时需要保证链轮的齿宽中心与传动链轮的齿宽中心共面，平面度误差控制在0.2mm以内，避免链条运行过程中出现侧向力。装置的整体厚度控制在紧凑范围内，能够适配安装空间局促的传动箱内部或者设备侧方的狭窄安装位，不会与周边的传动部件、机架结构产生运动干涉。张紧行程的调整范围通过安装长孔的长度限定，调整时需要保证链条的松边垂度处于合理区间，避免张紧力过大导致的链条磨损加剧，也避免张紧力不足导致的缓冲减震效果下降。

　　在实际选型应用中，需要根据所配用滚子链的链号、节距、排数匹配对应规格的减震器型号，同时根据传动系统的负载冲击大小，确认内置阻尼的阻尼系数是否适配，对于负载波动大、启停频繁的工况，需要选用阻尼系数稍高的配置，对于高速轻载的传动场景，则选用阻尼系数偏低的配置，保证张紧缓冲的效果与传动效率的平衡。整个装置的外露金属件都做了防锈处理，壳体表面采用喷涂工艺，链轮齿面做了淬火硬化处理，齿面硬度满足长期啮合磨损的使用要求，能够在-10℃到60℃的常规工业环境温度下长期稳定运行，不需要额外的冷却或者加热辅助结构。
