带制动功能螺旋法兰安装式齿轮减速电机

　　在自动化输送线、小型包装设备、轻工机床进给机构这类需要频繁启停、精准定位的传动场景里，集成制动功能的法兰安装齿轮电机一直是选型清单里的高频选项。这类电机不需要额外加装独立的制动单元与减速箱，出厂时就把动力输出、减速增扭、断电锁止三个核心功能整合在同一壳体内，能大幅减少设备端的安装空间占用，也省去了不同部件之间同轴度校准的麻烦。

　　从实际使用的角度看，这款0.4kW功率段的齿轮电机，减速比覆盖3到50的区间，输出转速可以适配绝大多数中低速传动的需求，比如皮带输送机的驱动辊、小型升降机的动力端、包装线的分度转台，都能匹配到合适的速比参数。自带的电动制动器在断电瞬间就会完成锁止动作，避免设备因为负载惯性出现滑移，对于需要准确定位的工位，比如贴标工位、物料分拣工位，能有效减少位置偏差，也能在突发断电时防止垂直安装的负载下坠，提升设备运行的安全性。

　　设计层面上，这款电机采用螺旋齿轮传动结构，相比直齿齿轮传动，啮合重合度更高，传动过程中的冲击和噪音更小，齿轮承受的载荷分布更均匀，长期运行的磨损量更低，使用寿命也更长。输出端采用方形法兰安装结构，安装止口与螺栓孔的位置遵循通用工业安装标准，能直接替换同规格的其他品牌法兰安装电机，不需要对设备的安装板做额外的改孔加工，适配性很强。接线盒设置在电机壳体的侧上方，接线口预留了标准的电缆密封接头安装位置，现场布线时可以直接接入电源线与制动控制线，不需要额外改动接线结构。

　　从安装边界来看，电机主体的壳体采用散热筋结构设计，径向尺寸控制紧凑，法兰端的四个安装螺栓孔均匀分布在止口外圈，输出轴的轴径、键槽尺寸都符合对应功率段的通用标准，轴向总长度在同功率带制动减速电机里属于偏紧凑的水平，对于安装空间局促的设备，比如内嵌式的输送驱动、小型专机的内置动力单元，能很好地适配空间要求。安装时只需要保证法兰止口与设备安装孔的同轴度，拧紧固定螺栓后，接好主电源与制动的控制线路，就可以完成安装，不需要额外添加其他传动连接部件。

　　在结构细节上，制动单元集成在电机的非输出端，和电机的转子同轴布置，制动摩擦片采用耐磨复合材料，长期频繁启停的工况下也能保持稳定的制动力矩，不会因为摩擦片磨损过快导致制动失效。齿轮箱部分采用油脂润滑结构，出厂时已经加注了适配的润滑脂，正常使用周期内不需要频繁更换润滑油，后期维护的工作量很小。输出轴采用合金钢材质，经过调质处理，能承受额定范围内的径向载荷与轴向载荷，直接连接联轴器、链轮或者皮带轮都可以满足强度要求，不需要额外加装支撑轴承。

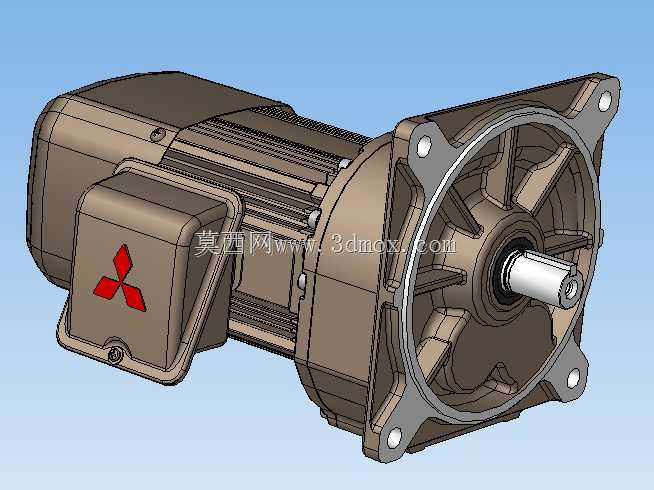

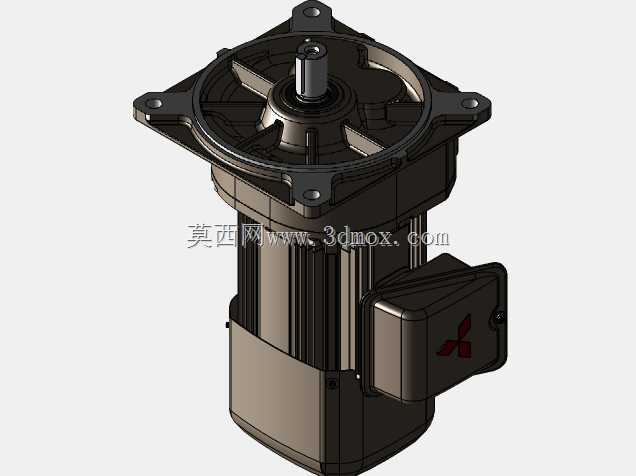

　　实际选型应用时，需要根据负载的实际转速、扭矩需求选择对应的速比，垂直安装的场景要确认制动力矩能覆盖负载的静力矩需求，水平安装时要注意接线盒的方向尽量避免朝下，防止冷凝水或者清洁用水渗入接线腔。这款电机的三维模型完整还原了壳体的散热筋结构、法兰安装孔位、输出轴尺寸、接线盒外形还有制动端的结构细节，在做设备整体三维布局的时候，可以直接导入模型做干涉检查，提前确认安装空间是否足够，连接部件的匹配度是否符合要求，避免后期加工安装板的时候出现尺寸偏差，也能在设计阶段就完成布线空间的预留，减少现场安装时的整改工作量。
