紧凑型侧驱平皮带输送单元结构设计

　　这款侧置驱动的平皮带输送单元，在3C电子零部件组装、小型五金件分拣、包装线前段供料场景里适配性极强，尤其是设备排布空间紧张的工位，不会像传统端部驱动输送机那样在进出料端预留电机安装位，能直接贴靠加工设备的出料口布置，减少工件转接的落差，避免小型薄壁件、精密件转接时出现磕碰划伤的问题。

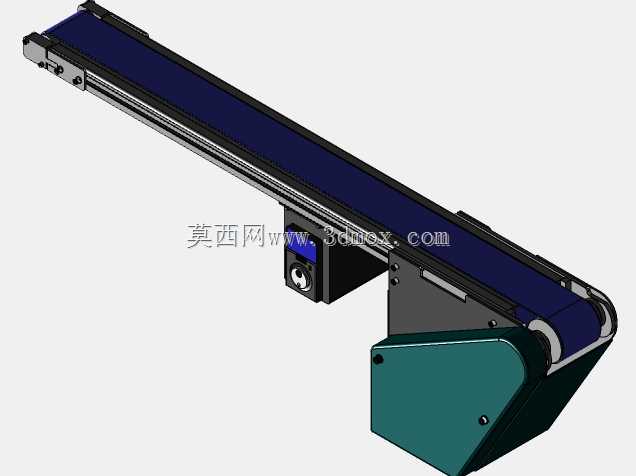

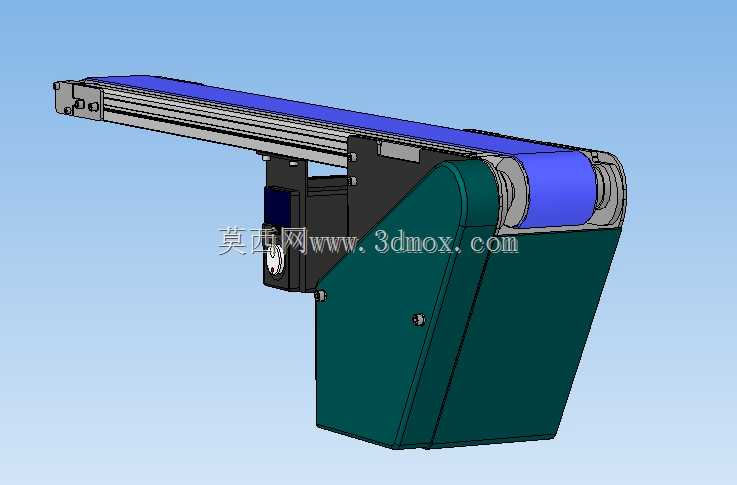

　　从结构设计逻辑来看，驱动单元整体集成在输送机尾部侧下方，电机与驱动辊筒采用直连传动结构，省去了同步带、链轮这类中间传动环节，既压缩了整体安装空间，也减少了后期维护时传动件张紧调整的工作量。机架主体采用折弯钣金拼焊结构，侧板的安装基准面一次加工成型，保证两端辊筒的平行度公差控制在0.1mm/m以内，避免皮带运行时出现跑偏、蛇形的问题。皮带工作面选用蓝色哑光PU材质，表面摩擦系数稳定，既可以输送普通的塑胶、五金工件，也能满足食品接触级场景的输送要求，皮带内侧添加的织物层能降低长期运行的拉伸变形量，减少张紧调整的频率。

　　安装边界方面，该输送单元的有效输送宽度为75mm，整体机架宽度控制在110mm以内，侧置驱动部分的外凸尺寸不超过180mm，在排布多列并行输送线时，线体之间的最小间距可以压缩到120mm，大幅提升线体排布的空间利用率。端部的从动辊筒采用腰鼓形加工设计，配合侧板上的张紧调节螺栓，张紧行程预留15mm，既可以补偿皮带初期的拉伸变形，也能在皮带出现轻微跑偏时通过两端张紧量的微调进行纠偏，不需要额外加装皮带防跑偏挡边，避免长期运行挡边磨损皮带边缘。

　　在实际工况适配中，这款输送单元的额定输送负载可以达到5kg/m，输送速度范围覆盖0.1m/s到0.5m/s，能匹配大部分组装、检测、包装工位的节拍要求。驱动部分的护罩采用快拆结构，不需要拆解整体机架就可以打开护罩检查驱动辊筒的运行状态，日常清理皮带表面残留的碎屑、污渍时也能快速操作。机架底部预留了标准的铝型材安装槽，可以直接搭配工业铝型材支架进行高度、倾斜角度的调整，不需要额外加工安装转接板，不管是水平输送还是小角度爬坡上料都能快速适配。

　　设计过程中特意将驱动电机的接线口设置在护罩侧下方，避免生产线上方滴落的切削液、包装胶水顺着线缆流入电机内部，提升设备在复杂车间环境下的运行可靠性。两端辊筒的轴承采用带密封的深沟球轴承，出厂时预注长效润滑脂，正常工况下运行两万小时不需要补充润滑，降低产线的运维成本。皮带下方的承托板采用耐磨高分子聚乙烯材质，表面粗糙度控制在Ra0.8以下，既可以减少皮带运行的摩擦阻力，也能避免承托板长期磨损后刮伤皮带背面，延长皮带的使用寿命。

　　针对不同的工位安装需求，这款输送单元的进出料端可以根据实际对接的设备加装导向挡条、光电传感器安装位，不需要对主体机架进行二次加工，侧板上预留的M4螺纹孔阵列间距为50mm，可以直接固定标准的传感器支架、挡停机构，缩短现场改造的周期。和传统的端部驱动皮带机相比，侧驱结构的重心更低，设备高速运行时的振动量更小，输送小型精密零件时不会因为振动导致工件移位，能更好地匹配视觉检测工位的输送稳定性要求，避免因为工件位置偏移导致视觉识别误判。
