带制动功能的斜齿轮减速三菱电机

　　这款集成制动功能的斜齿轮减速电机，在工业传动场景里的适配性非常广，从自动化生产线的辊道输送、轻工包装设备的间歇驱动，到仓储物流设备的精准停位、机床辅机的动力输出，都能看到这类结构的应用。不同于普通异步电机直连负载的传动形式，斜齿轮减速段的存在，能把电机本体输出的高转速低扭矩，转化为适配负载需求的低转速大扭矩，而集成的电动制动器，又解决了普通减速电机断电后负载惯性滑移的问题，在需要频繁启停、精准定位的工位上，这个结构的可靠性远高于外接制动组件的拼装方案。

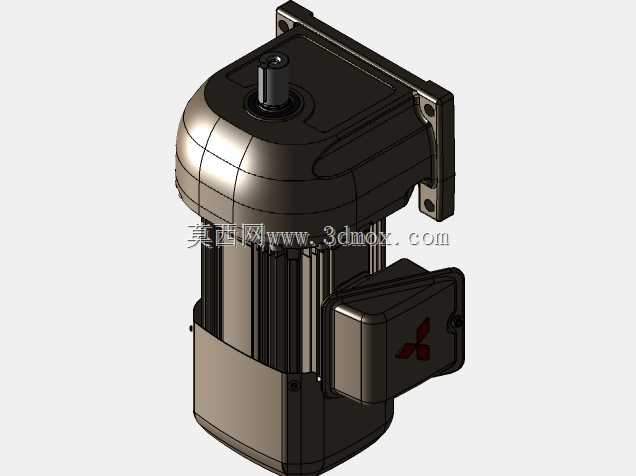

　　从结构设计逻辑来看，这款电机采用一体化铸铝机壳，把电机定子腔体、减速齿轮腔、接线盒、安装脚座整合为一个刚性整体，相比分体式拼接的减速电机，减少了对接法兰的形位公差累积，运转时的同轴度更好，齿轮啮合的噪音和振动也能得到有效控制。斜齿轮的齿向设计采用了螺旋角优化，相比直齿轮传动，重合度更高，单齿承受的载荷更小，传动过程中没有直齿轮啮合的阶跃冲击，长时间满负载运行的齿面磨损量更低，适合24小时连续运转的工业工况。接线盒设置在机壳侧上方的位置，采用倾斜式安装面，不管是水平安装还是垂直安装的场景，线缆走线都不会出现过度弯折，接线盒的密封结构也能适配车间多粉尘、少量切削液飞溅的环境，避免异物进入接线端子造成短路故障。

　　集成的电动制动器采用断电制动的设计逻辑，也就是设备正常通电运行时，制动器的电磁线圈吸合摩擦片，解除对电机输出轴的锁止，电机可以正常运转；一旦设备断电或者触发急停信号，电磁线圈失电，弹簧结构会立刻推动摩擦片压紧制动盘，在极短时间内锁止输出轴，避免负载因为惯性继续移动，这个设计在安全等级要求较高的工位上非常实用，比如输送线的挡停工位、提升设备的防溜结构，不需要额外加装机械锁止机构，就能满足停位精度和安全防护的要求。制动器的摩擦片采用耐磨复合材料，正常工况下的使用寿命能和电机轴承的维护周期匹配，不需要频繁拆解更换摩擦片，减少了后期维护的工作量。

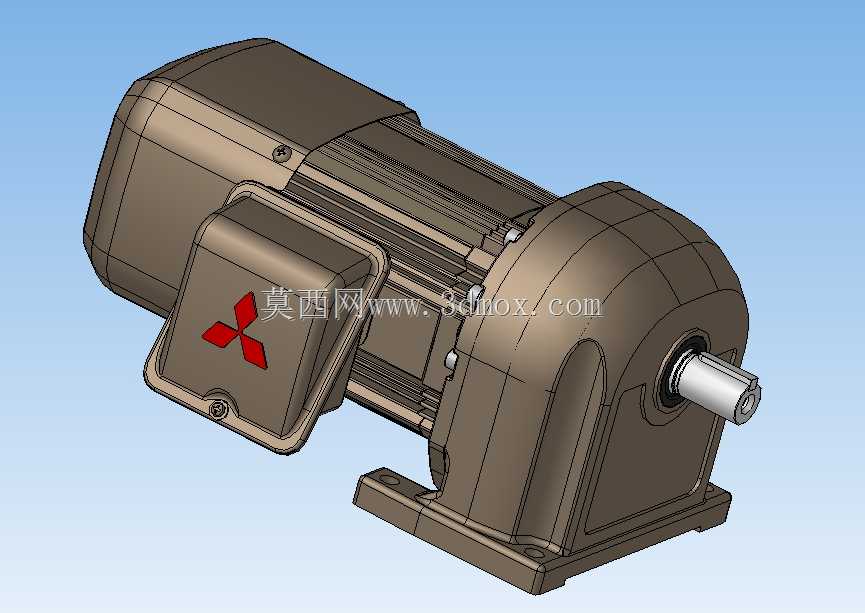

　　安装边界方面，这款电机采用底脚式安装结构，四个安装脚的孔位间距、孔径都遵循通用减速电机的安装尺寸规范，不需要对原有设备的安装基座做特殊改造，就能直接替换同功率段、同减速比的其他品牌同类型电机，设备改造的适配成本很低。输出轴采用标准圆柱轴带键槽的结构，配合锁紧螺母可以牢靠连接联轴器、链轮、齿轮等传动件，轴伸端的密封采用双唇口油封，既能防止减速腔体内的润滑脂泄漏，也能阻挡外界的粉尘、水汽进入齿轮腔，避免齿轮出现异常磨损。机壳表面的散热筋沿着电机轴向排布，和电机内部风叶的气流方向匹配，长时间满负载运行时，定子绕组和减速齿轮的热量能顺着散热筋快速散出，不会因为过热导致绕组绝缘老化或者润滑脂失效。

　　在实际选型应用中，0.4kW的功率段搭配3到50区间的减速比范围，可以覆盖输出转速从每分钟几十转到几百转的需求，输出扭矩能满足大部分中小型传动负载的要求，不需要额外增加中间减速环节。一体化的结构设计也让设备的整体安装空间更紧凑，相比电机单独搭配减速器的安装形式，轴向尺寸缩短了近三分之一，在设备内部安装空间受限的场景下，这个结构优势非常明显。齿轮腔内部采用油脂润滑，出厂时已经加注了适配的长寿命润滑脂，正常使用周期内不需要定期更换润滑油，也不会出现润滑油泄漏污染生产物料的问题，在食品包装、医药生产这类对洁净度有要求的场景也能适配。
