带电动制动器的三菱直流伺服电机结构

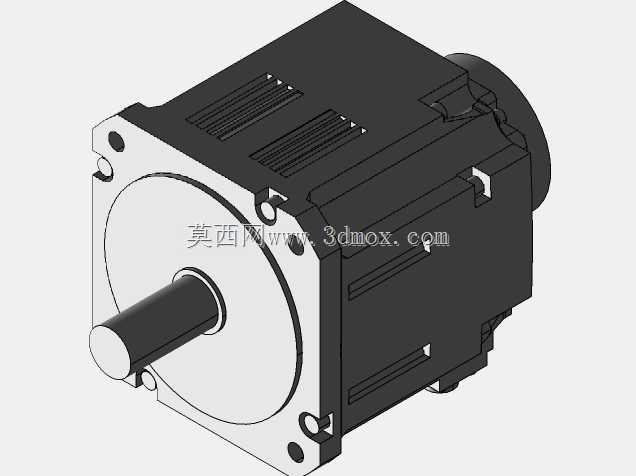

　　这款集成电动制动器的直流伺服电机，是自动化传动场景里兼顾精准驱动与快速停位需求的核心执行部件，在数控进给轴、精密装配机械手、高精度分度转台这类对位置锁定有硬性要求的设备中应用广泛。日常设备调试和运行过程中，很多工况都要求驱动端在断电瞬间立刻锁止输出轴，避免负载滑移、工位偏移甚至安全事故，比如垂直布置的伺服进给轴，一旦断电失去保持力矩，滑台会在重力作用下下坠，集成式的电动制动器就能在断电的瞬间通过弹簧力压紧摩擦副，把输出轴牢牢锁死，不需要额外加装外置的制动机构，大幅节省设备安装空间。从结构设计来看，这款电机采用了方型机座的布局，和同功率段的圆机座伺服相比，方型外壳的安装贴合面更大，在设备安装板上固定时的抗扭转刚度更好，

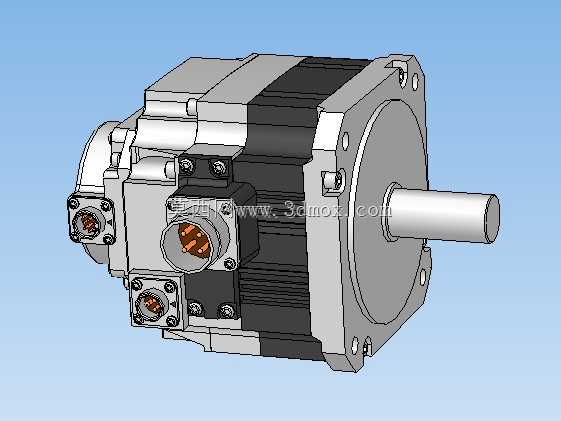

　　侧面预留的两个航空插头接口分别对应动力绕组供电和编码器信号反馈，接口位置做了凸起的防护台，能避免现场布线时接头受力弯折导致的接触不良，插头的锁紧结构采用标准的螺纹旋紧设计，和工业现场常用的接插件规格通用，替换备件不需要额外定制转接线束。输出轴采用标准的光轴带键槽结构，轴伸长度和轴径匹配通用的联轴器安装尺寸，不管是搭配膜片联轴器、波纹管联轴器还是行星减速机输入端，都能直接适配，不需要额外做轴的二次加工。机座的安装法兰采用大止口定位设计，止口的配合公差选的是过渡配合级别，安装时只要把法兰止口卡入设备安装板的定位孔，再拧紧四个角的安装螺栓，就能保证电机轴和被驱动轴的同轴度在允许范围内，降低现场安装的调校难度。

　　集成的电动制动器布置在电机后端盖和编码器之间的腔体内，制动摩擦副的间隙在出厂前已经做了精准调校，日常使用不需要人工调整间隙，制动器的供电回路和电机主回路做了联锁设计，电机上电时制动器同步通电释放，不会出现带制动启动导致的电机过载烧损问题。电机外壳的散热筋沿着轴向平行布置，在设备运行时配合设备内部的冷却气流，能把绕组产生的热量快速散出，保证电机在额定扭矩输出工况下的温升控制在绝缘等级允许的范围内。从安装边界来看，这款电机的机身总长、法兰边长、轴伸长度都符合同功率段伺服电机的通用安装尺寸，在旧设备改造替换同规格电机时，不需要修改设备上的安装孔位，也不需要重新调整传动链路的中心高，能大幅缩短设备改造的停机周期。编码器端的后盖做了加厚设计，

　　能避免现场安装布线时工具磕碰导致的编码器损坏，制动器的接线和编码器接线做了分仓隔离，避免动力线的电磁干扰影响编码器的位置反馈精度，保证低速运行时的扭矩输出平稳性，在低速大扭矩的进给工况下，不会出现爬行、抖动的问题。在实际选型应用中，这款带制动的伺服电机尤其适合垂直轴、倾斜轴这类需要断电保持位置的工况，相比不带制动的同规格电机，不需要额外设计外置的制动盘、制动钳结构，也不需要单独布置制动气路或者油路，整体结构更紧凑，布线更简洁，维护点更少。电机的绕组采用高磁导率的硅钢片叠压而成，转子的惯量匹配了常见的自动化负载惯量范围，在做快速启停、正反转切换的动作时，响应速度更快，位置跟随误差更小，能满足精密装配、精密加工场景下的位置控制精度要求。
