小行程交叉滚轮式直线导轨滑台结构

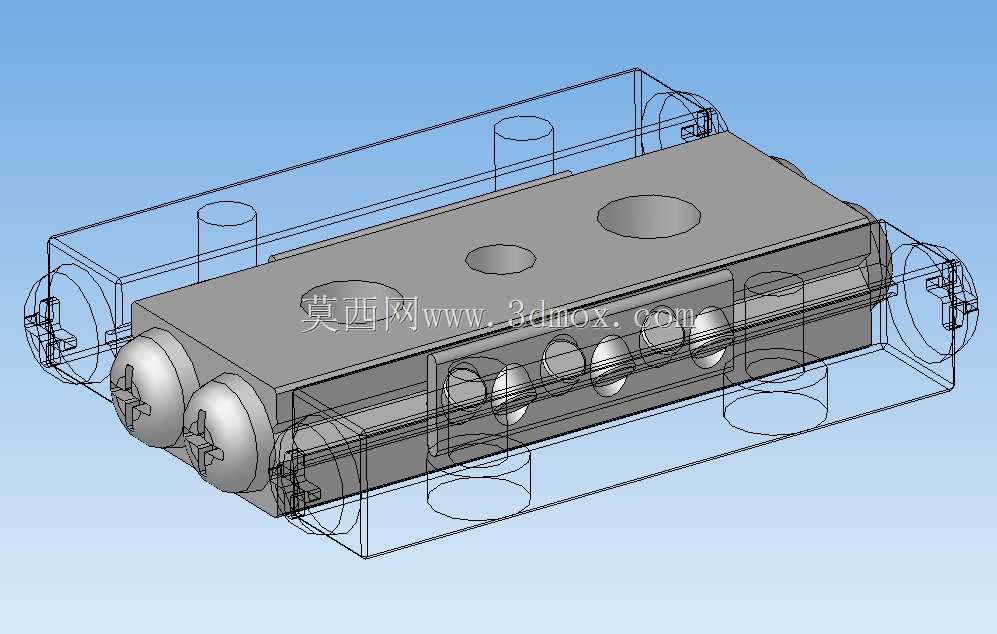

　　而交叉滚轮的结构把滚动体直接排布在V型滚道之间，没有循环回路的额外空间占用，整体结构可以做的非常扁平。从功能特性上看，这款导轨采用双列交叉排布的滚轮作为滚动承载件，滚轮的轴线互相呈90度交错布置，相比同尺寸的钢球导轨，滚轮和滚道的接触是线接触，承载能力比点接触的钢球结构高40%以上，同时可以同时承受径向载荷、双向轴向载荷以及倾覆力矩，不需要额外附加导向块就能承受多方向的受力，这在小型滑台设计里可以大幅减少配套零件数量。很多人会担心交叉滚轮导轨的预压调节问题，这款结构在滑块两端设计了偏心调节销，也就是图里滑块端面能看到的带一字槽的调节端，装配的时候可以通过转动偏心销来调整滚轮和导轨滚道之间的预紧量，既可以消除反向传动间隙，做精密轻载传动结构选型的时候，很多人第一反应是选滚珠直线导轨，但在行程极短、安装空间局促、需要低摩擦高刚性的场景里，交叉滚轮式的线性导轨反而有不可替代的优势，这次拆解的这款2mm滚道规格、30mm额定行程的交叉滚轮导轨，就是专门针对这类紧凑安装场景设计的传动部件。先从实际应用场景说，这类导轨最常出现在精密检测设备的微调滑台、光学镜头调焦机构、小型半导体封装工位的短距移载、实验室精密仪器的位移调节单元里，这些场景的共同特点是不需要长行程传动，但是对运动的平顺性、反向间隙控制、安装占用空间有极高要求，普通滚珠导轨因为滑块和导轨的配套结构需要预留钢球循环空间，整体厚度和宽度都很难压到极小尺寸，

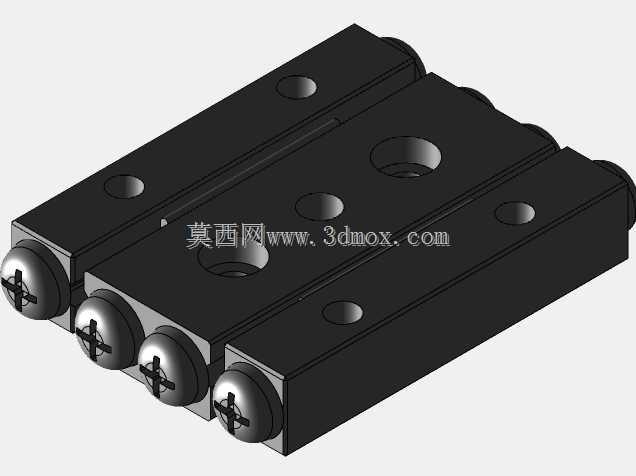

　　也能根据实际负载情况调整滚动阻尼，避免预压过大导致的摩擦阻力升高、磨损加快的问题。再说到设计思路，这款导轨的滑块主体采用一体化加工结构，安装面上预留了三个不同规格的沉头安装孔，分别对应不同的安装固定需求，两个小孔用于轻载下的两点定位安装，中间的大沉孔可以穿入更大规格的锁紧螺丝，用于重载或者有冲击负载下的固定，导轨部分采用和滑块匹配的V型滚道设计，滚道面做了淬硬处理，表面粗糙度控制在Ra0.8以下，保证滚轮滚动的时候没有卡顿，同时耐磨性能满足长期往复运动的要求。安装边界方面需要特别注意，这款导轨的额定行程是30mm，设计配套结构的时候要在行程两端预留1.5mm的安全缓冲距离，避免滑块运动到极限位置时硬碰撞损坏滚轮；

　　滑块的安装基准面和导轨的安装基准面都做了0.01mm的平面度要求，装配的时候需要先把安装基板的平面度调校到位，再锁紧固定螺丝，不然会导致滚轮受力不均，运动阻力变大甚至出现卡滞。另外因为交叉滚轮结构没有密封防护装置，使用环境要控制粉尘和切削液的侵入，如果是用在有少量粉尘的场景，可以在滑块两端加装简易的刮屑片，避免硬质颗粒进入滚道划伤滚轮和滚道表面。从实际使用的反馈来看，这类小行程交叉滚轮导轨的摩擦系数可以稳定在0.002到0.003之间，低速运动的时候不会出现滚珠导轨常见的爬行现象，非常适合微米级进给的微调场景，而且因为没有钢球循环的结构，运动的时候的噪音比同规格滚珠导轨低10分贝以上，在对噪音有要求的实验室仪器场景里适配性非常好。

　　做三维建模的时候要注意，滚轮和滚道之间要预留0.005到0.01mm的建模间隙，不要做成完全零接触的状态，不然做运动仿真的时候会出现过约束报错，同时偏心调节销的偏心量要按照实际产品的0.5mm偏心距来建模，方便后续出工程图的时候标注调节量，装配工人现场调试的时候可以直接按照建模的偏心量来调整预压，不需要反复试错。另外导轨的两端可以根据实际使用需求加装限位挡块，挡块的缓冲面要和滑块的端面平行，保证碰撞的时候受力均匀，不会因为偏载导致滚轮侧向受力变形。很多新手设计这类小滑台的时候容易忽略安装孔的沉头深度，这款滑块的安装沉头深度是4mm，选用M3的内六角螺丝的时候要注意螺丝长度不能超出沉孔深度，不然螺丝顶到安装基板底面会导致滑块安装倾斜，直接影响传动精度。
