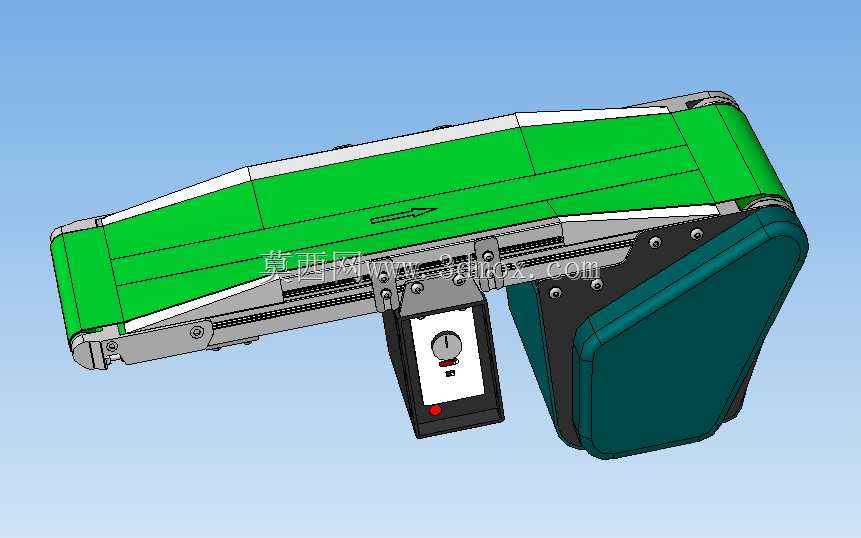

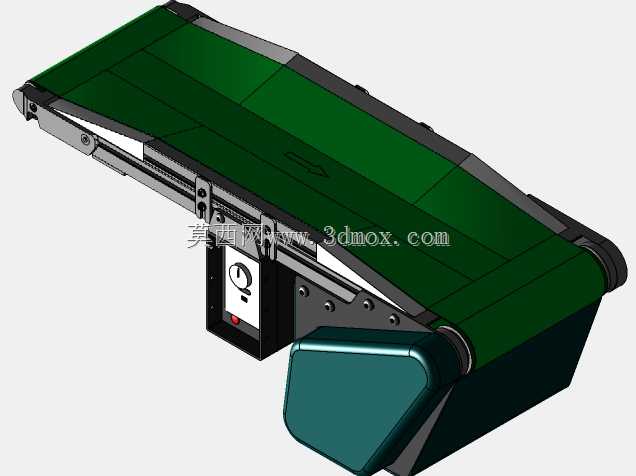

高负载型平皮带输送设备结构设计

　　这款带式输送结构的设计初衷，是解决常规轻型皮带机在中重载工位间物料转运时容易出现的皮带打滑、机架形变、负载余量不足的问题，目前这类结构多应用在3C电子零部件装配线、小型五金件加工工序流转、包装线前段供料、食品包装后段成品转运等场景，相比常规同带宽的轻型皮带机，其额定负载能力提升40%以上，能够适配单段1.2米到2.5米长度范围内的工位对接需求，不需要额外增加中间支撑辊组就可以保证皮带工作面的平面度，避免输送过程中物料偏移、卡滞。从结构设计逻辑来看，整机采用一体化折弯的铝型材侧板作为主承载框架，侧板厚度相比常规轻型机提升1.5mm，两侧板之间通过高精度定位销连接横撑，横撑采用矩形钢管材质，既保证了整体机架的抗扭刚度，也控制了整机自重，

　　方便现场安装时的移位与调平。驱动端采用集成式减速电机侧装结构，电机与主动辊之间通过同步带传动，相比直连结构能够预留更大的维护空间，同时主动辊表面做了菱形滚花包胶处理，摩擦系数提升至0.6以上，即使在负载达到额定上限时也不会出现皮带与辊筒之间的打滑问题，主动辊两端采用带座外球面轴承固定，轴承座预留了张紧调节余量，调节行程达到30mm，能够覆盖皮带长期使用后产生的蠕变伸长量，不需要频繁裁剪皮带。张紧端采用从动辊滑块式张紧结构，滑块采用自润滑POM材质，不需要额外加注润滑脂就可以保证调节顺畅，两侧张紧螺栓采用细牙螺纹，调节精度达到0.5mm每圈，能够精准控制皮带的张紧力，避免两侧张紧力不均导致的皮带跑偏问题。

　　皮带下方的支撑采用高密度密度板作为衬板，衬板表面粘贴0.5mm厚的超高分子量聚乙烯耐磨片，摩擦系数低且耐磨性能优异，相比传统的托辊支撑结构，衬板支撑能够保证皮带工作面完全平整，不会出现托辊间距导致的皮带凹陷，特别适合输送底部平整的小型工件、包装盒、工装托盘等物料，不会因为支撑面起伏导致物料倾倒。设备侧面集成了速度调节模块，模块内置调速电位器与电源开关，能够根据现场生产节拍在0-30m/min的范围内无级调节输送速度，调速模块的防护等级达到IP54，能够适配车间内有少量粉尘、切削液飞溅的工况。整机的安装边界设计充分考虑了现场对接的通用性，设备底部预留了标准铝型材脚轮安装位与固定脚杯安装位，既可以作为移动式输送设备临时对接不同工位，

　　也可以安装脚杯作为固定线体的组成部分，设备进料端与出料端的侧板做了倒角处理，能够与上下游设备实现最小5mm的间隙对接，避免小尺寸物料在对接位置卡滞。皮带两侧的导向边采用一体化折弯成型，导向边高度25mm，能够限制物料在输送过程中的横向偏移，不需要额外安装导向护栏就可以满足常规物料的输送导向需求，导向边与皮带边缘的间隙控制在2mm，既不会摩擦皮带边缘造成皮带磨损，也能够避免薄型物料卡入间隙。在设计过程中，所有的转动部件都做了安全防护处理，驱动端的传动同步带外侧安装了钣金防护罩，防护罩通过快拆螺丝固定，日常维护时不需要专用工具就可以拆卸，设备的电气走线全部隐藏在侧板内侧的走线槽内，外部没有明线，避免车间内的杂物剐蹭线缆造成安全隐患。整机的重心经过优化设计，在满载状态下的重心高度控制在设备总高度的三分之一以下，即使设备底部安装脚轮移动时，也不会出现侧翻风险。针对不同的物料输送需求，这款结构还预留了附件安装接口，侧板上预留了T型螺母槽，可以直接安装光电传感器安装支架、挡停机构、扫码枪支架等常用线体附件，不需要在侧板上二次钻孔加工，大幅缩短现场改造的周期。
