三菱HK-ST52W直流伺服电机结构设计

　　这款直流伺服电机的三维结构还原，完全围绕工业现场实际安装与运行需求搭建，没有冗余的装饰性结构，每一处几何特征都对应实体电机的功能需求。从应用场景来看，这类直流伺服电机常被部署在对转速控制精度、动态响应速度有严苛要求的工位，比如精密数控机床的进给轴驱动、自动化装配线的点位执行机构、电子制造设备的物料移送模组，还有部分特种移动装备的转向、姿态调整驱动单元，相比交流伺服，它在低压供电场景下的扭矩输出稳定性更具优势，不会因为供电母线的小幅波动出现转速漂移。

　　从结构设计思路上看，建模时优先还原了电机的安装基准面：前端的法兰安装止口做了精确的公差带预留，止口的圆柱面与输出轴的同轴度特征完全按照实体电机的装配基准设置，方便工程师在做整机布局时直接将止口配合面作为装配约束参考，不需要额外做基准转换。输出轴的轴伸长度、键槽尺寸、轴端的螺纹孔特征都完整还原，这些细节直接关系到后续联轴器、同步带轮等传动件的选型匹配，比如轴伸长度如果建模偏差超过2mm，就会导致现场安装时传动件与电机端盖发生干涉，键槽的宽度、深度偏差则会造成传动配合出现间隙，影响伺服系统的定位精度。

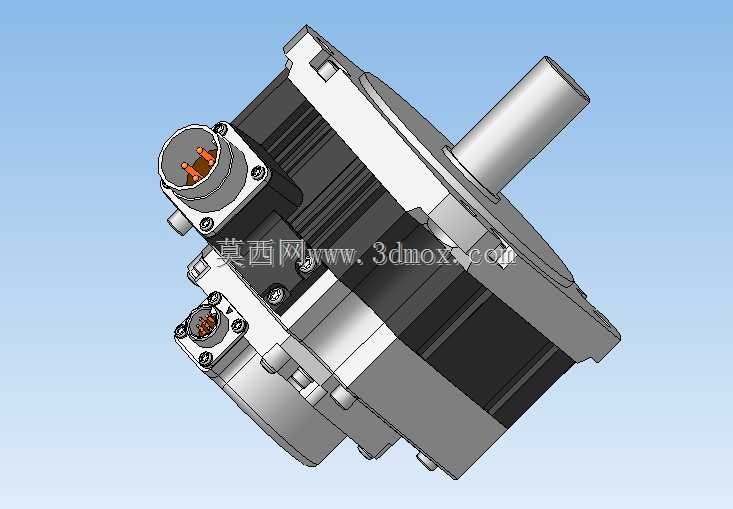

　　电机本体的外壳散热筋结构没有做简化处理，这些沿轴向排布的散热筋不是装饰特征，实际运行中直流伺服电机持续输出额定扭矩时，电枢绕组产生的热量需要通过外壳的散热筋增大与空气的接触面积，配合设备内部的冷却气流完成热交换，建模时保留了散热筋的拔模斜度、筋条间距，方便工程师在做设备热仿真时直接提取外壳的散热面积参数，不需要二次修正模型。电机尾部的两个连接器接口分别对应动力供电与编码器信号传输，建模时还原了连接器的安装方位、插针的排布基准，还有连接器尾部的线缆弯折预留空间，在做整机布线设计时，可以直接参考这个空间尺寸规划线缆的弯曲半径，避免出现线缆弯折过度导致的芯线断裂、信号干扰问题。

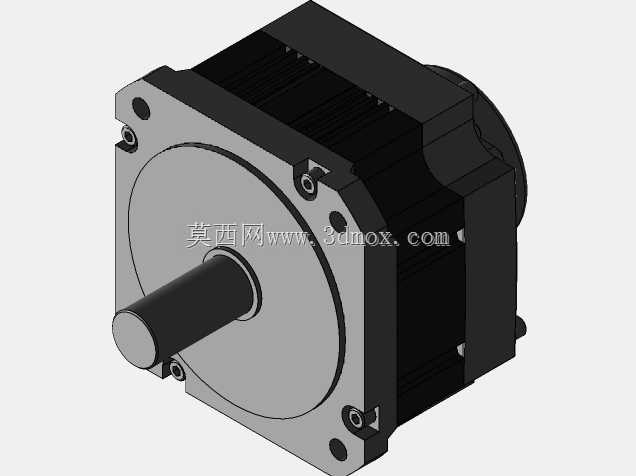

　　从安装边界尺寸来看，电机的总长度、法兰外圆直径、安装孔的孔位分布都严格对应实体样本的安装尺寸，法兰上的安装孔做了沉头特征，方便匹配对应规格的内六角安装螺栓，沉头的深度刚好能让螺栓头完全沉入法兰平面，不会突出安装面影响电机与设备安装板的贴合精度。电机后端的编码器保护罩做了圆弧过渡处理，既避免了尖锐棱角在安装时划伤操作人员，也能在电机运行时减少与周边管线的剐蹭风险。

　　在功能特性的还原上，模型区分了定子、转子、端盖、连接器、输出轴等独立的装配层级，每个零件的配合面都设置了符合实际装配关系的约束，比如输出轴与前端盖的轴承配合位、转子与定子的气隙间隙都做了合理预留，工程师如果需要做电机的拆解动画、装配工艺仿真，可以直接调用分层的零件结构，不需要重新拆分模型。电机表面的质感区分也对应了实际的表面处理工艺：端盖与安装法兰是铸铝氧化的哑光质感，散热外壳是黑色喷塑质感，输出轴是磨削加工的金属亮面，连接器外壳是镀锌钝化的金属质感，这些细节在做设备渲染、方案汇报时能更真实地呈现整机的视觉效果，不需要额外调整材质参数。

　　实际选型使用中，这类直流伺服电机的低速扭矩输出平顺性是核心优势，建模时还原的转子结构特征也对应了这一特性——转子的惯量匹配设计能让电机在频繁启停、正反转切换的工况下保持稳定的输出，不会出现过冲或者定位滞后的问题。在做设备布局时，工程师可以直接将这个模型导入装配环境，校核电机与周边结构的安全间隙，比如电机侧面与设备护板的距离、尾部连接器与走线槽的距离，提前规避现场安装时可能出现的干涉问题，减少后续改图的工作量。
