HKKT103UW型直流触摸电机结构设计

　　这款直流触摸电机的三维结构还原，完全围绕工业现场的实际安装与使用需求搭建，没有做多余的外观美化，所有结构特征都对应实物的装配逻辑。从应用场景来看，这类电机常被用在对启停响应、触控反馈有要求的精密传动工位，比如小型自动化设备的进给轴、智能装备的执行端、需要触摸触发启停的专用工装动力单元，相比普通直流电机，它集成了触摸感应的触发逻辑，不需要额外外接接近开关或者操作按钮，就能通过端部的触摸感应区域实现启停、转速微调的操作，在紧凑安装空间里能省掉不少外围布线的工作量。

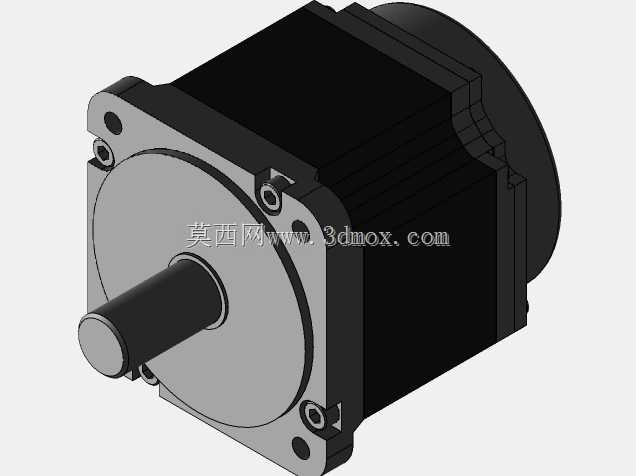

　　从结构设计思路上看，建模时优先还原了安装法兰的定位基准，前端的圆形安装法兰上预留了四个均布的安装沉孔，孔位的位置度、沉孔深度都和实物一致，选型时可以直接匹配对应规格的安装支架，不需要二次调整孔位。输出轴采用单伸位圆柱轴设计，轴径、轴伸长度都保留了标准传动配合尺寸，轴端没有做键槽的过度简化，连轴端的倒角、轴肩的定位台阶都做了还原，装配时可以直接配合联轴器、同步带轮这类传动件，轴肩的高度刚好能顶住传动件的端面，避免轴向窜动。

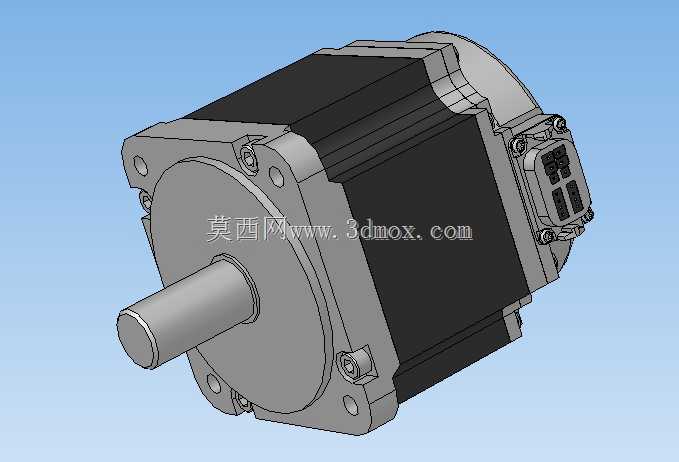

　　电机本体的外壳采用方形叠片结构加端盖封装的形式，建模时还原了外壳的叠压纹理特征，端盖和本体的连接螺栓位置、螺栓头的规格都做了1:1还原，后期做设备布线、外围结构干涉检查时，能准确避开螺栓的拆装空间，不会出现设计完成后螺栓没法拧的问题。尾部的接线端子区域做了细节还原，端子的接口形式、固定卡扣的结构都和实物一致，接线时的走线空间、插头插拔的操作距离都预留了足够的边界，不会和设备的后板、走线槽产生干涉。

　　从安装边界尺寸来看，电机本体的方形截面边长、整体长度（含输出轴、不含接线端子）都按照实物比例还原，选型时可以直接在装配体里做空间排布，本体侧面的散热筋结构没有做夸张的凸起，完全贴合实物的散热结构尺寸，不会因为建模误差导致和周边结构产生0.几毫米的干涉，这点在做紧凑设备设计时尤其重要，很多新手建模时容易忽略散热筋的实际凸起高度，最后装配时才发现电机塞不进安装位。

　　功能特性上，这款电机的触摸感应区域集成在电机尾部的端盖位置，建模时还原了感应区域的标识和触控面的凹陷结构，实际使用时操作人员不需要走到操作面板位置，直接触摸电机尾部就能触发动作，在一些需要频繁手动微调的工位上，能减少操作人员的移动距离，提升调试效率。电机的转子部分在建模时做了内部结构的简化，但保留了转子和定子的配合间隙，做运动仿真时可以准确模拟输出轴的转动范围，不会出现轴和端盖干涉的仿真错误。

　　做这类电机的三维建模时，最容易出问题的是安装基准的统一，所有尺寸都以法兰安装面为基准面，输出轴的同轴度、端盖的平行度都按照实际加工的形位公差要求做了约束，导入到装配体里不需要重新配合基准面，直接选中法兰面就能完成装配约束。另外接线端子的朝向也做了可调整的结构预留，实际选型时如果需要调整接线方向，可以直接旋转尾部端盖的配合角度，不需要重新建模，这点对做设备变型设计的工程师来说很实用，不用每次调整接线方向都重新绘制端子结构。

　　在实际设备选型应用中，这类直流触摸电机适合用在负载不大、响应速度要求高、操作空间紧凑的场合，比如小型检测设备的送料动力、智能夹具的驱动单元、教学实验设备的动力源，它的触摸触发功能可以替代外接的操作按钮，减少设备上的外露操作件，提升设备的整体整洁度，同时也能降低外围电路的接线复杂度，减少故障点。建模时特意保留了电机外壳的接地螺栓位置，做电气设计时可以直接接接地线，符合电气安全的规范要求，不会出现建模时漏掉接地点，后期电气布线时找不到接地位置的问题。
